Артикул: 208-005 Модель: СКЭ-14(4И) Секция: Дополнительная

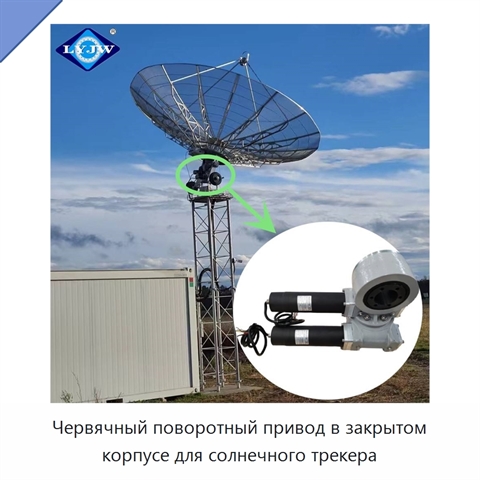

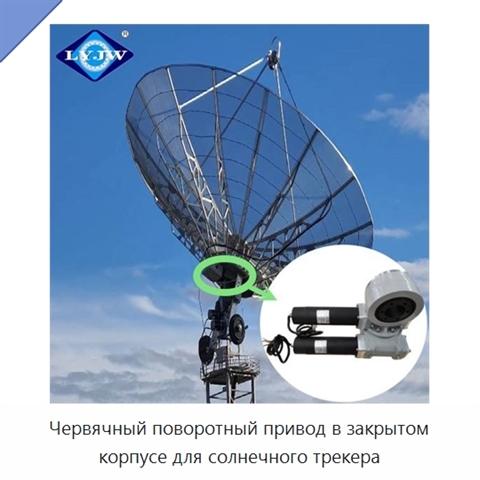

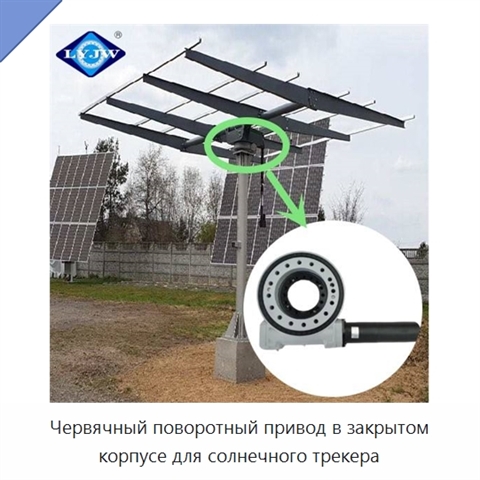

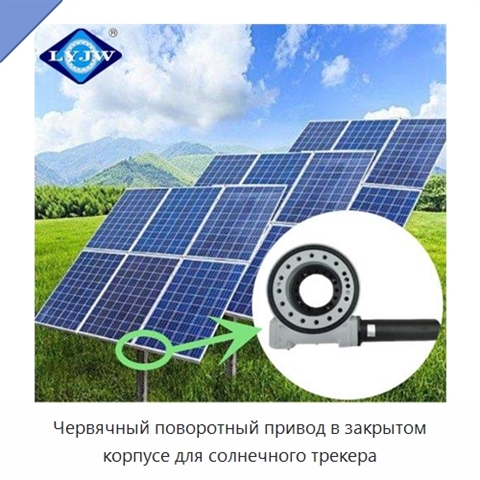

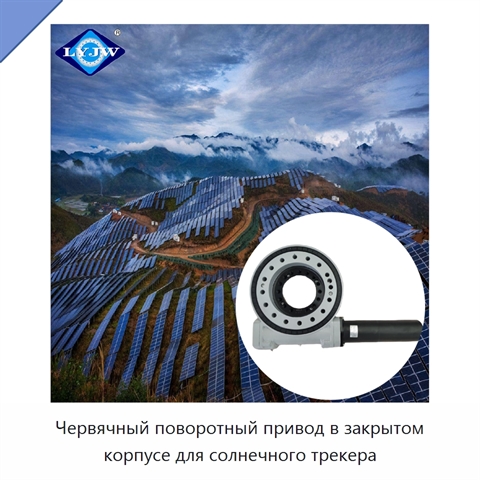

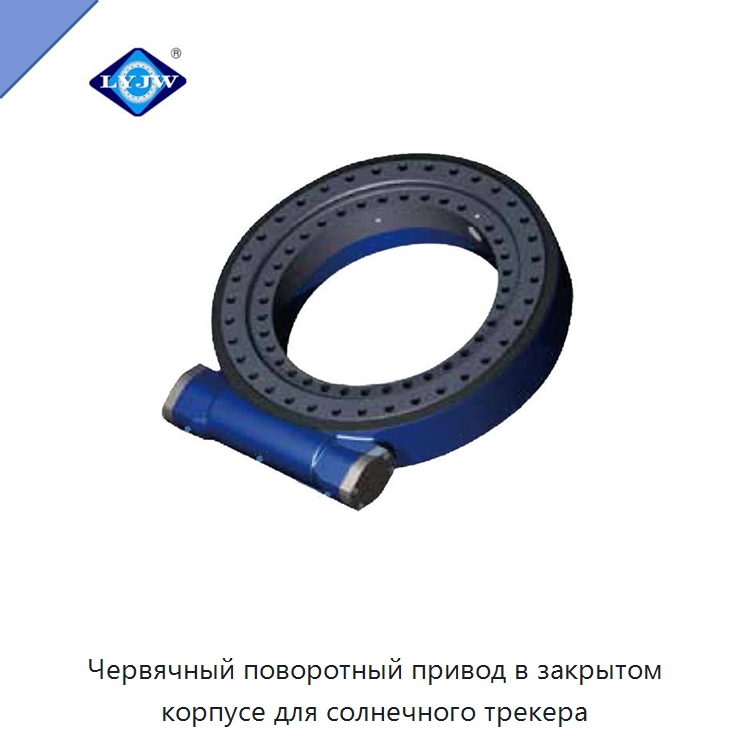

Червячный поворотный привод в закрытом корпусе для солнечного трекера

Червячный поворотный привод выполнен как редуктор с червячной передачей и поворотным подшипником, размещёнными в закрытом корпусе. Такая компоновка позволяет воспринимать осевую и радиальную нагрузки одновременно с опрокидывающим моментом. Осевая нагрузка действует параллельно оси подшипника, а радиальная — перпендикулярно ей. Величина опрокидывающего момента зависит от нагрузки и расстояния между точкой её приложения и центром подшипника; превышение номинального значения может привести к опрокидыванию механизма. Под нагрузкой привод самоблокируется, поэтому обратное вращение невозможно. Удерживающий момент представляет собой обратный крутящий момент, при котором вращение в обратном направлении не вызывает повреждения деталей; его наибольшее достигнутое значение принимается за максимальный удерживающий момент. Помимо систем слежения солнечных панелей, изделие применяется в поворотных узлах машин, шасси высотной техники, автокранах, камнебурильных и буровых машинах, а также в оборудовании для захвата древесины.
Наименование производителяLuoyang JW Hot Sales Cone Drive 21'' Heavy Duty Slew Drive SE21 TGE236-Z1-RM TGE314-Z0-RM TGE435-Z0-RM for Solar Tracker, Luoyang JW Promotion Enclosed Housing 21'' Slew Drive Worm Gear SE21 for Solar Panel, Luoyang JW Factory Price 9 Inch Worm Gear Self-lock Slewing Drive SE9 SDE9 With 12V 24V DC Motor for Solar Panel, Luoyang JW 12V 24V DC Motor SE5 Single and Dual Axis Solar Slew Drives Worm Gear SDE5 SDD5 for Solar Tracker, Luoyang JW SDE7 Dual Axis Slew Drive With 24V DC Motor SDD7 for Solar Tracker System and Solar Panels
Задать вопрос Искать на Baidu

Какую задачу решает червячный поворотный привод

Червячный поворотный привод используется в системе слежения солнечных панелей для относительного вращения её поворотных узлов.

Характеристики СКЭ-14(4И)

Модель (по базе 91Т)СКЭ-14(4И)
Материал42crmo/50mn
Упаковкадеревянный ящик
Червячный поворотный привод - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации СКЭ-14(4И) под конкретные условия применения (силами первого производителя или силами нашего завода в России).

Дата актуализации информации: 26.08.26

Производитель и параметры оборудования проверены.
