Артикул: 207-959
Модель: ДХЕ-91(4М)
Секция: Дополнительная

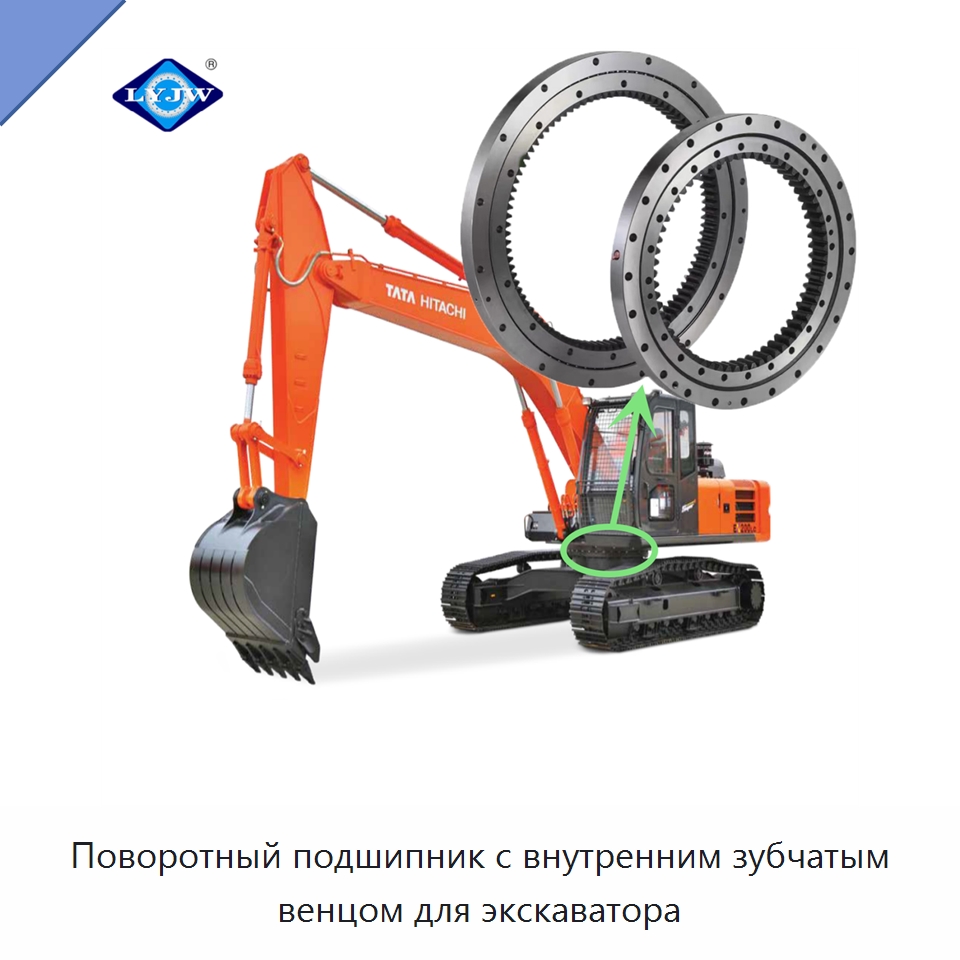

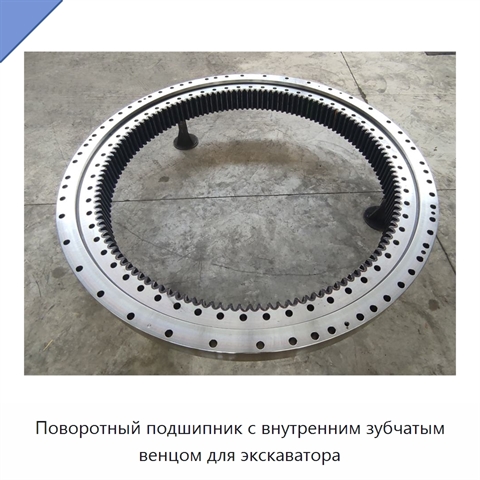

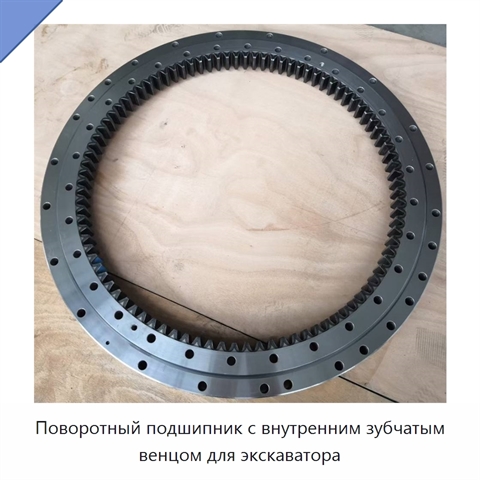

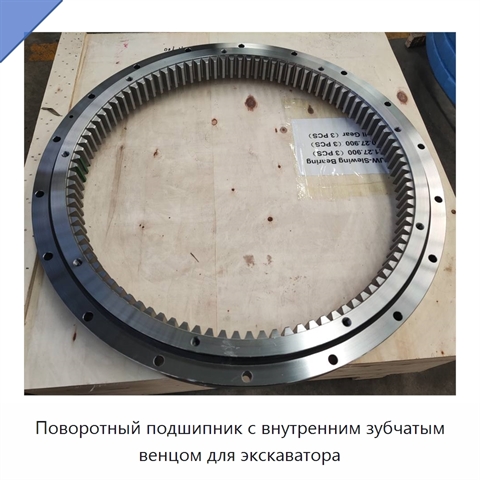

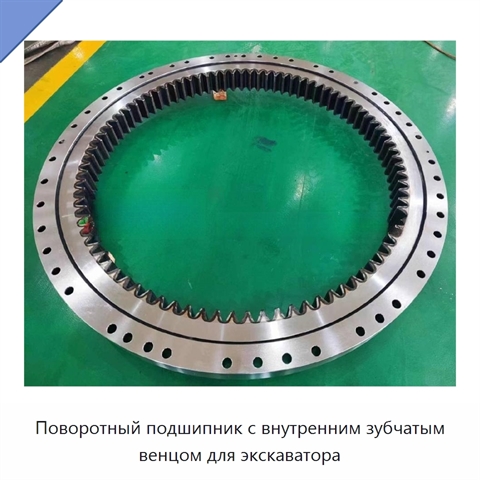

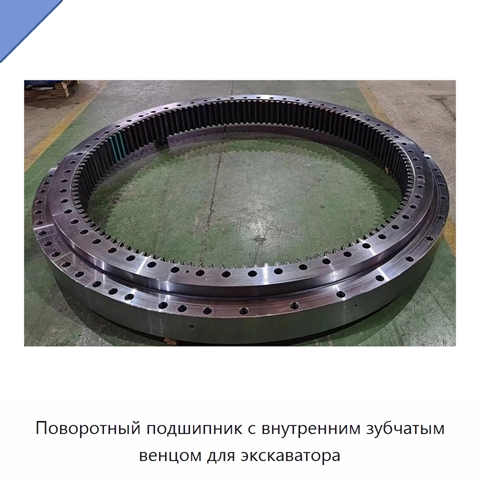

Поворотный подшипник с внутренним зубчатым венцом для экскаватора
Поворотный подшипник с четырехточечным контактом выполнен из двух колец и шариков, контактирующих с дорожкой качения в четырех точках. Такая конструкция воспринимает осевую и радиальную нагрузки, а также опрокидывающий момент. Диаметр подшипников составляет от 100 до 15000 мм. Поверхность дорожек качения подвергают закалке; глубина упрочненного слоя составляет не менее 4 мм, а ширина мягкой зоны — не более 50 мм. После чернового точения заготовку проверяют ультразвуковым дефектоскопом для выявления трещин и других дефектов. Для подшипников с зубчатым венцом обработку зубьев выполняют до шлифования, чтобы обеспечить требуемую точность. Отверстия сверлят на станке с числовым программным управлением с последующей проверкой размеров. Тонкое шлифование выполняют кругом зернистостью 46 или 60 для получения требуемой чистоты поверхности и точности размеров. После шлифования проводят предварительную сборку, регулируют зазор и проверяют пусковой момент трения. При необходимости повторно корректируют дорожку качения и зазор.
Задать вопрос Искать на Baidu
Какую задачу решает поворотный подшипник для экскаватора
Поворотный подшипник предназначен для установки в поворотный узел экскаватора и работы в составе его поворотного механизма.
Характеристики ДХЕ-91(4М)
Модель (по базе 91Т)ДХЕ-91(4М)
Особенностиконтакт в четырех точках
Варианты зубчатого венцатолько внутренний зубчатый венец
Тип уплотненийрезиновое уплотнение
Типповоротный подшипник
Поворотный подшипник для экскаватора - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ДХЕ-91(4М) под условия применения (руками первого изготовителя или собственного производства в России).
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ДХЕ-91(4М) под условия применения (руками первого изготовителя или собственного производства в России).
Дата последней сверки данных: 08.10.26
Производитель и характеристики проверены.
