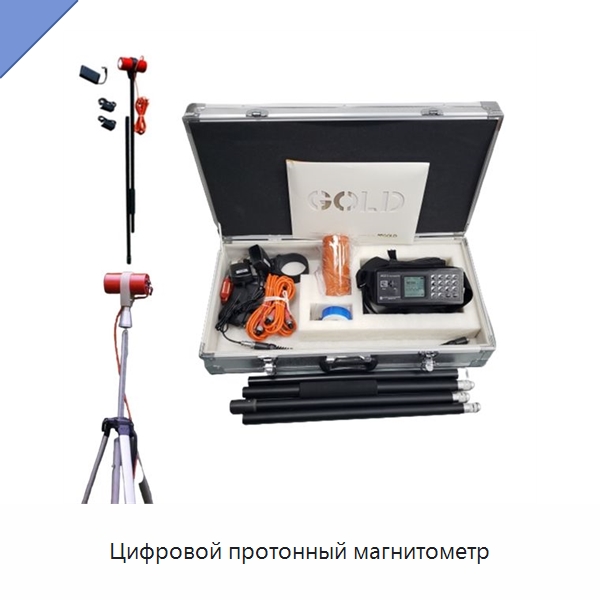

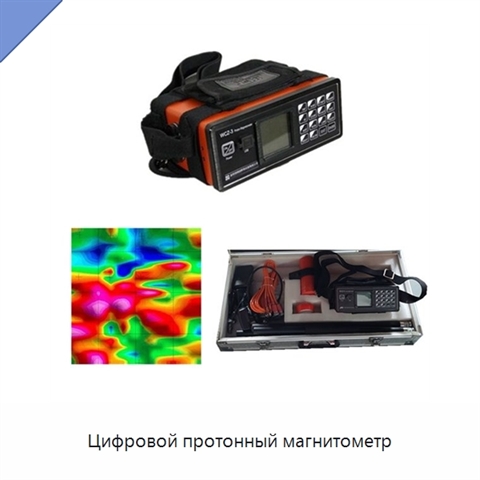

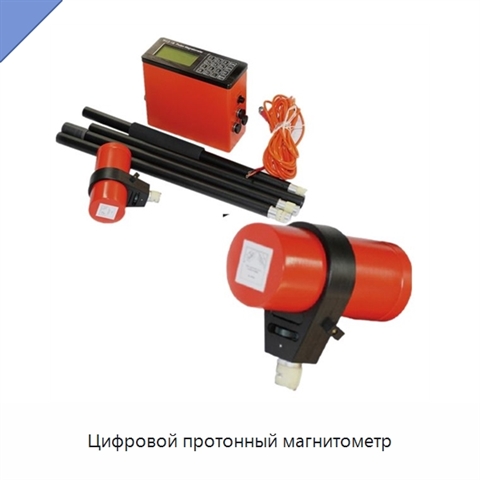

Цифровой протонный магнитометр

Протонный магнитометр измеряет внешнее магнитное поле по частоте сигнала, на которую влияет прецессия протонов водорода. Датчик заполнен жидкостью, содержащей водород. До поляризации протоны расположены нерегулярно; после подачи поляризующего сигнала они начинают прецессировать, а после его исчезновения прецессия постепенно затухает под воздействием внешнего магнитного поля. Повторение цикла обеспечивает непрерывное измерение. Точность измерения магнитного поля составляет 0,5 нТ, разрешение достигает 0,05 нТ. Прибор выполняет измерение полного геомагнитного поля и градиента по горизонтали или вертикали; для градиентных измерений требуются специальный зонд и штатив. Допустимый градиент составляет 5000 нТ/м. Прибор подходит для полевых работ и базовых измерений благодаря встроенным часам реального времени. Результаты сохраняются вместе со временем измерения, предусмотрены регулярные измерения и запись данных, а также защита при отключении питания. Доступна автоматическая или ручная настройка во всем диапазоне. Диапазон измерений составляет 20 000-100 000 нТ. Предусмотрены ЖК-экран размером 240 × 128, клавиатура с 22 клавишами и стандартный последовательный порт. Питание осуществляется от внешней перезаряжаемой батареи 12 В, 2,3 А·ч; также предусмотрено внешнее подключение питания. Размеры основного блока составляют 230 × 155 × 65 мм, масса с батареями - 2,5 кг. Зонд имеет диаметр 75 мм и длину 155 мм, его масса составляет 0,8 кг. Рабочая температура - от -10 до +50 °C.
