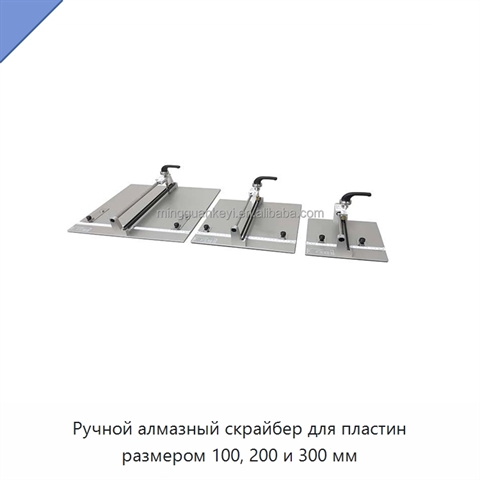

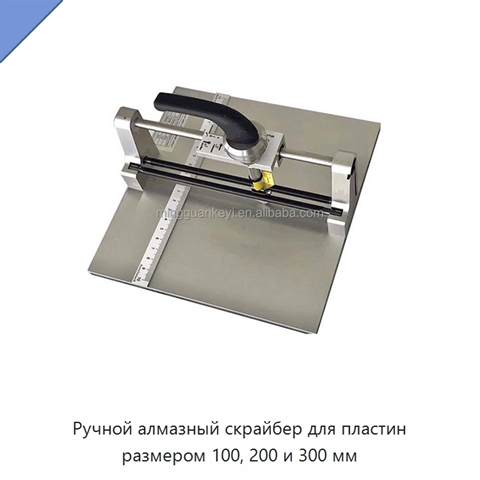

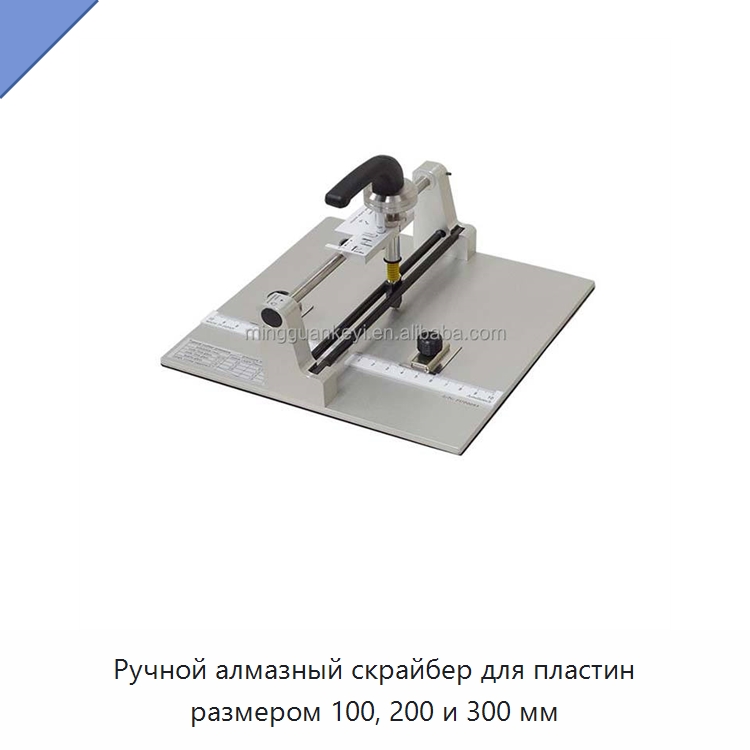

Ручной алмазный скрайбер для пластин размером 100, 200 и 300 мм

Name: Ручной алмазный скрайбер для пластин размером 100, 200 и 300 мм
SKU: 509-092

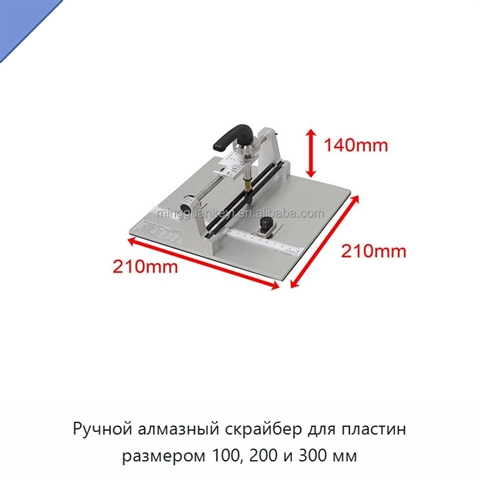

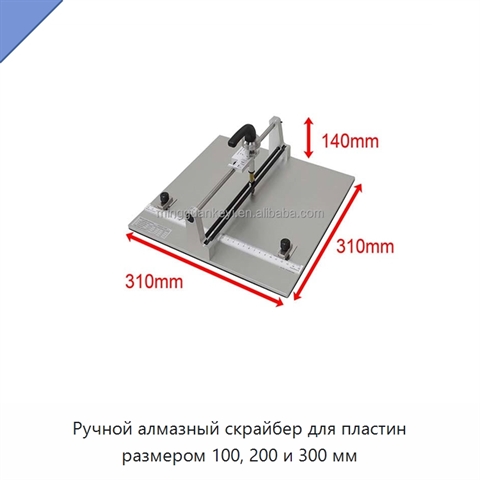

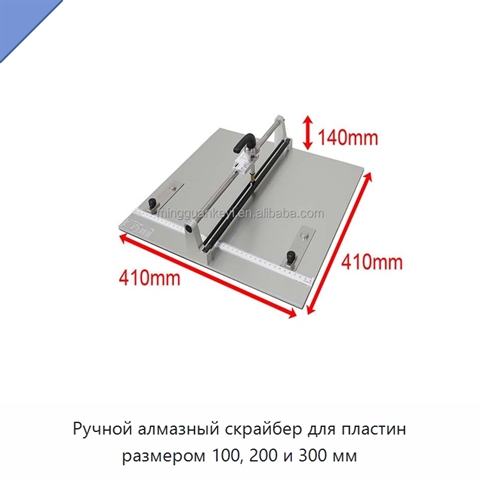

Давление резания регулируется пружиной; максимальная толщина подложки при резании составляет 1 мм. Рабочая настройка включает регулировку высоты алмазного скрайбера, настройку давления пружины и размещение подложки. Регуляторы имеют исходную точку 0: перед заменой в неё поворачивают оба, а после работы — регулятор давления для предотвращения ухудшения состояния пружины. Для замены алмазного скрайбера подвижный узел перемещают в положение замены и снимают направляющий стержень. Рукоятку поворачивают на 90° влево, шестигранным ключом ослабляют винт и удаляют скрайбер. Новый скрайбер устанавливают, винт затягивают, затем рукоятку возвращают в положение нанесения риски и устанавливают направляющий стержень. В комплект входит один алмазный нож размером 13 × 26 × 5 мм. Толщина режущего круга составляет 0,65 мм. Габариты изделия: 210 × 210 × 140 мм, 310 × 310 × 140 мм и 410 × 410 × 140 мм. Для длительной эксплуатации направляющий стержень узла разделения периодически протирают и смазывают.

Наименование производителя

Manual Diamond Wafer Scriber | Precision Scribing Tool for 4" to 12" Single Crystal Wafers SYJ-DS100-LD OEM MGSI, Laboratory SYJ-DS100-LD Precision Manual Diamond Wafer Scriber for Single Crystal Wafer 4" - 12", Precision Manual Diamond Wafer Scriber for Single Crystal Wafer Optional 4" - 12" - SYJ-DS100-LD

Задать вопрос Искать на Baidu

Какую задачу решает алмазный скрайбер для пластин

Ручной алмазный скрайбер применяют для нанесения риски и разделения тонких монокристаллических подложек из кремния, сапфира и германия.

Нанесение рисок

Разделение материалов

Характеристики ШХИ-89(4М)

Модель (по базе 91Т)ШХИ-89(4М)

Материалручной скрайбер для пластин, алмазный скрайбер, алмазный скрайбер для пластин

Размер13 мм (Д) × 26 мм (Ш) × 5 мм (В), 410 мм (Д) × 410 мм (Ш) × 140 мм (В)

Алмазный скрайбер для пластин - гибкость поставки.
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации ШХИ-89(4М) под условия применения (на базе производителя-оригинала или нашего завода в России).
