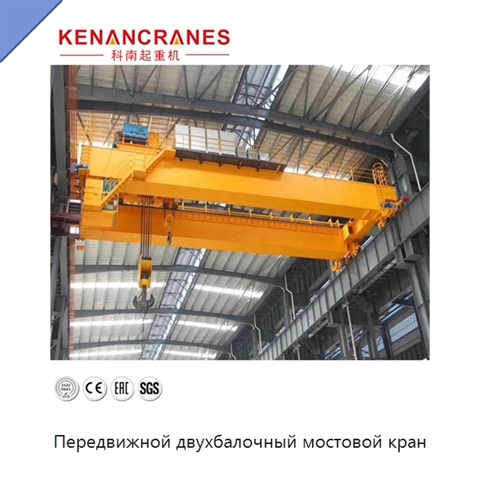

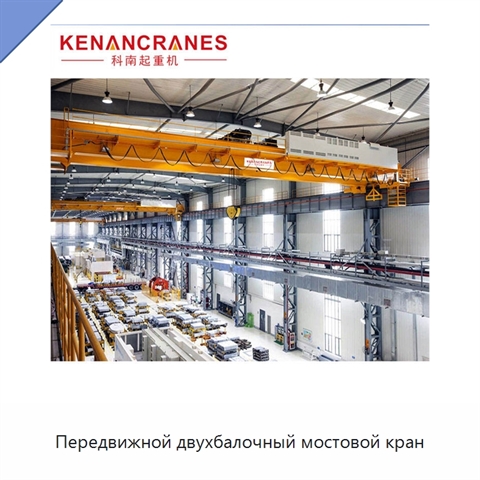

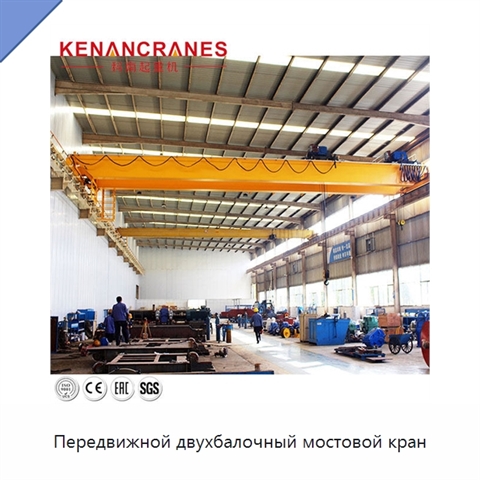

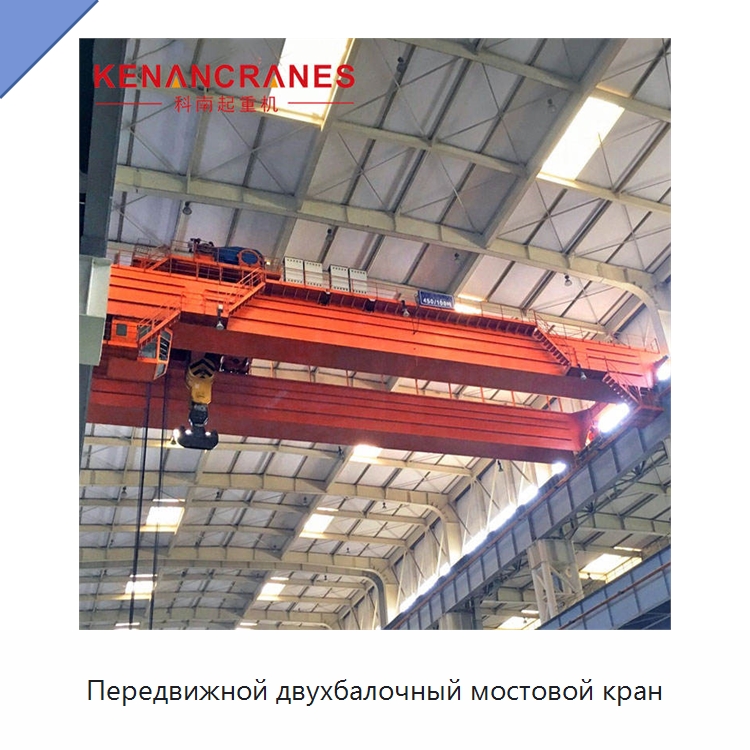

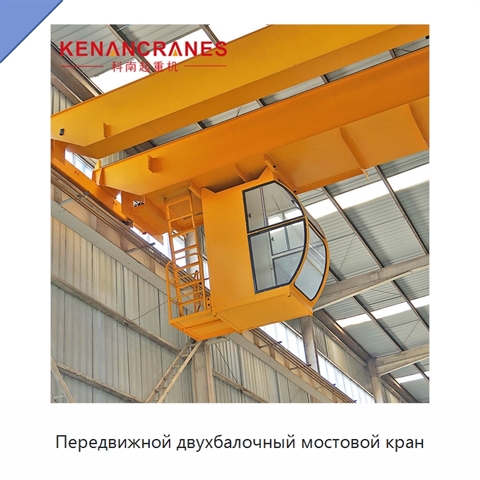

Передвижной двухбалочный мостовой кран

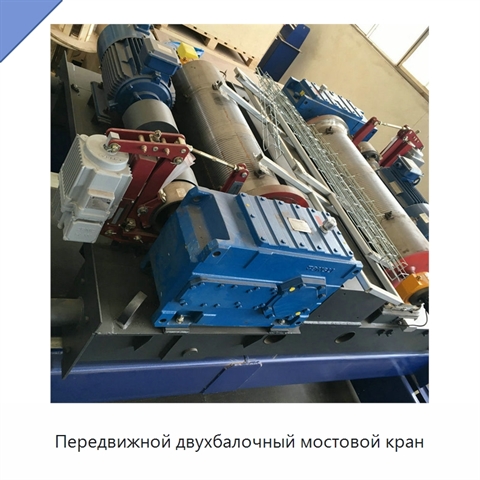

Передвижной двухбалочный мостовой кран состоит из двух главных балок, механизма передвижения и грузовой тележки с устройствами подъёма и перемещения. По балкам проложены ходовые пути. На внешней стороне главных балок размещена подвижная платформа: с одной стороны предусмотрены монтаж и техническое обслуживание механизма передвижения, с другой — монтаж токоподводящего устройства. Главные балки выполнены из марганцовистой углеродистой конструкционной стали по бесшовной технологии формования за один проход. Коробчатая конструкция имеет нормативный прогиб. Модульные концевые балки оснащены прямым приводом, а гибкое соединение обеспечивает плавный ход. Крановые колёса имеют промежуточную закалку и изготовлены ковкой из легированной стали высокой прочности. Грузовая тележка рассчитана на режим работы M6, отличается малой высотой и массой, оснащена бесступенчатым управлением и централизованной системой смазки. Степень защиты тележки составляет IP55, класс изоляции — H. Двигатели тележки выполнены по схеме «три в одном», поддерживают бесступенчатое передвижение, имеют короткозамкнутый ротор и синхронное исполнение; частота вращения составляет 4800 об/мин. Для торможения предусмотрен электромагнитный дисковый тормоз. Кран оснащён крюком класса T. Скорость продольного передвижения составляет 5–50 м/мин, поперечного передвижения — 3–30 м/мин, подъёма — 1–10 м/мин. Управление осуществляется подвесным линейным пультом и радиопультом дистанционного управления. Электропитание рассчитано на 380, 415 или 440 В, трёхфазную сеть и частоту 50 Гц. Рабочий режим крана — A5–A8.

Наименование производителя

Metallurgical Workshops Used Motor Driven Traveling Double Girder Overhead EOT Crane 25 Ton
