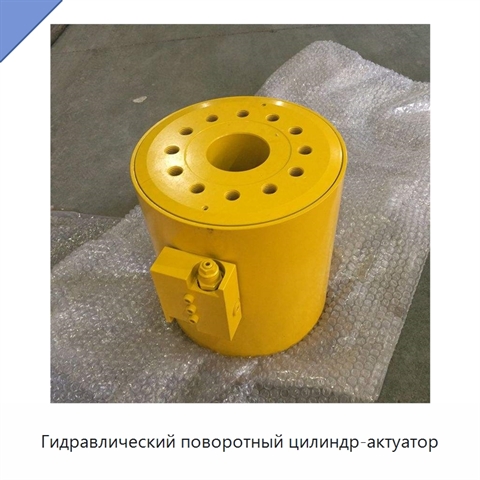

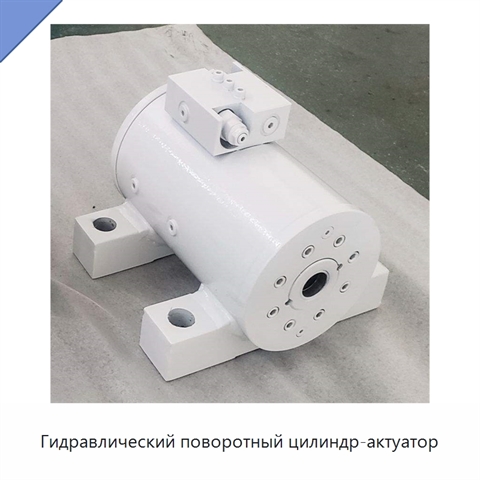

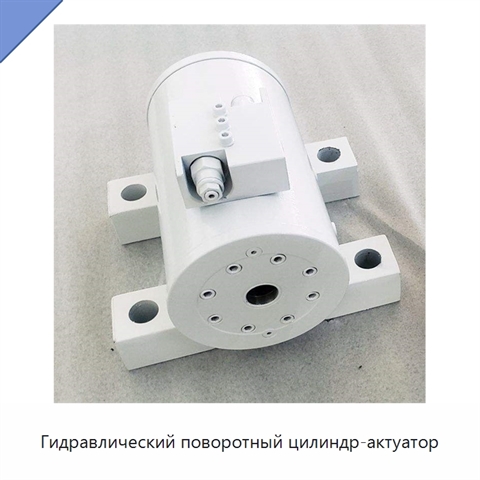

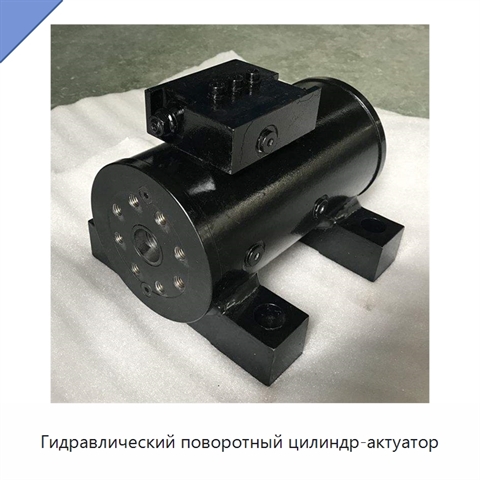

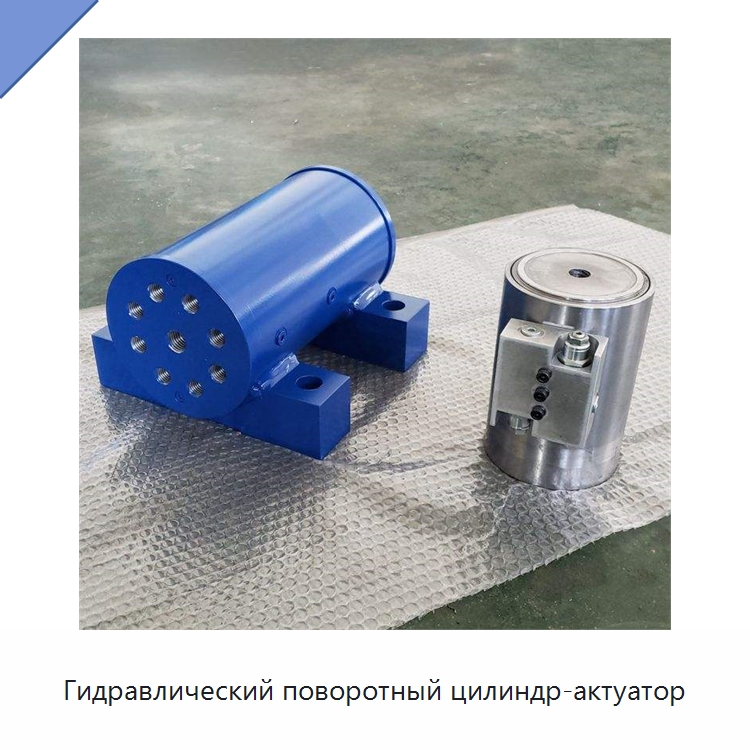

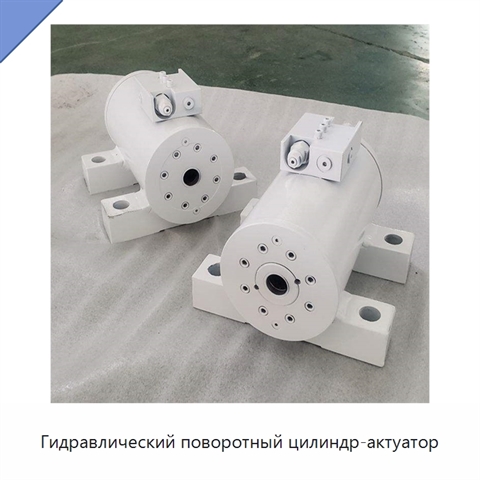

Гидравлический поворотный цилиндр-актуатор

Гидравлический поворотный цилиндр-актуатор объединяет поворотное устройство, монтажный кронштейн и подшипники в одном изделии. Механизм со скользящими шлицами преобразует линейное перемещение поршня во вращение вала. В состав каждого актуатора входят корпус и две подвижные части — центральный вал и поршень. Шлицы вала входят в зацепление с соответствующими зубьями на внутреннем диаметре поршня, а второй комплект шлицев на его наружном диаметре — с зубчатым механизмом корпуса. Предусмотрены три сочетания угла поворота и крепления: 180–360° с фланцевым креплением, 180° с опорным креплением, а также 180–360° с фланцевым или опорным креплением. Для трёх исполнений максимальный приводной крутящий момент составляет соответственно 192,07–2 824,62 Н·м, 508,43–4 406,41 Н·м и 1 920,74–42 934,24 Н·м; максимальный удерживающий момент — 632,72–9 377,74 Н·м, 1 333,22–10 530,19 Н·м и 4 926,14–105 753,80 Н·м; максимальный момент при двухсторонней опоре — 564,92–11 298,48 Н·м, 2 542,16–31 635,75 Н·м и 13 445,19–170 042,17 Н·м; максимальный консольный момент — 564,92–11 298,48 Н·м, 1 355,82–15 817,88 Н·м и 5 186,00–64 401,35 Н·м.
