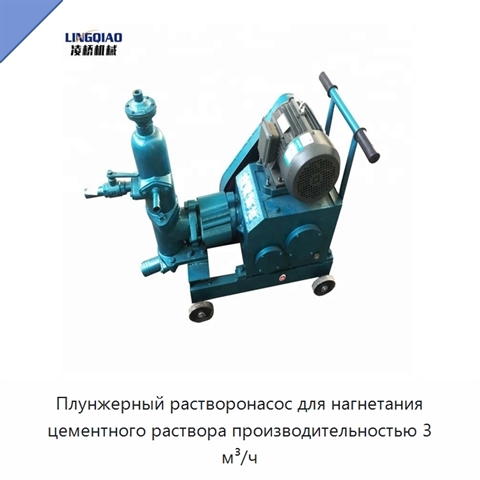

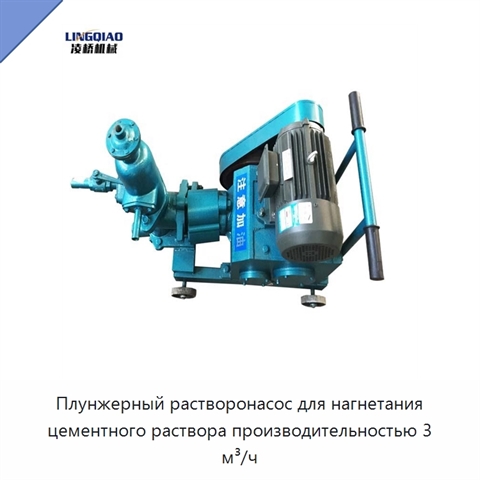

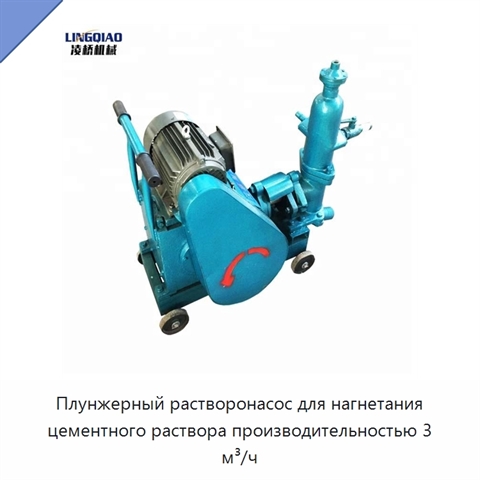

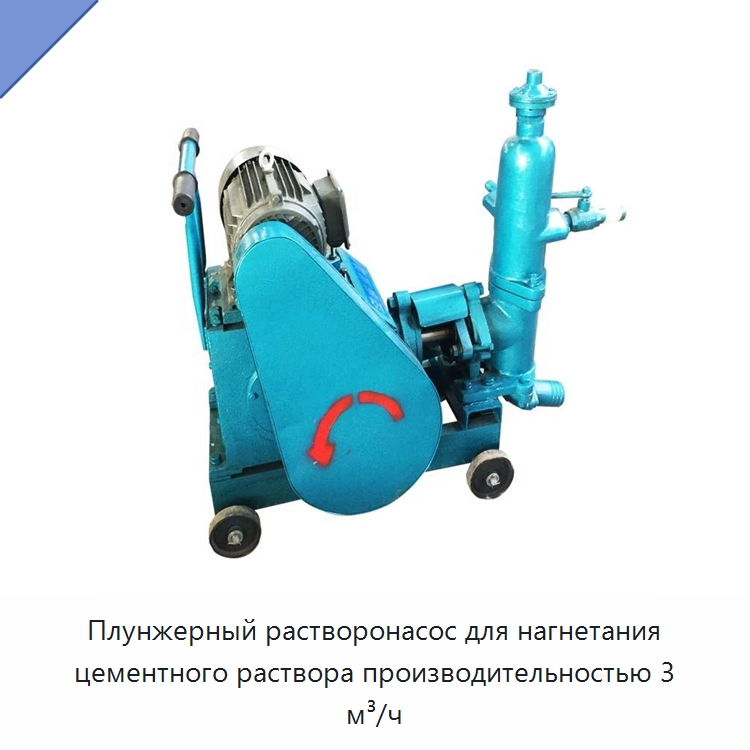

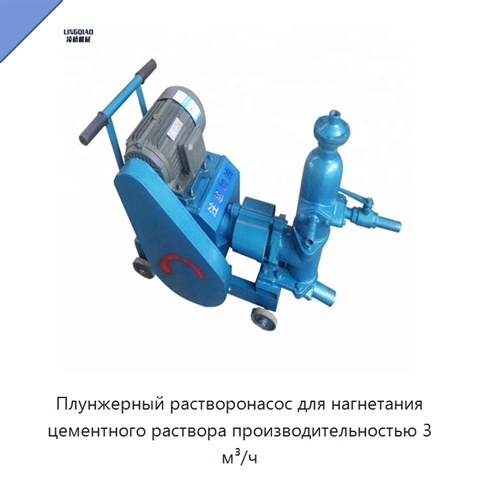

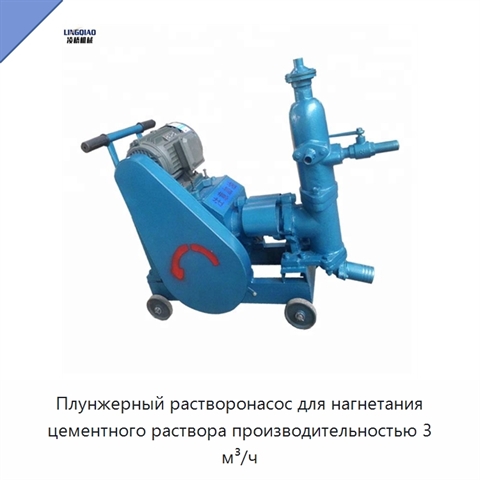

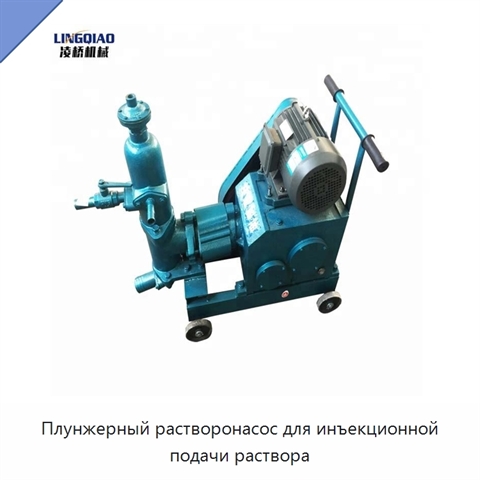

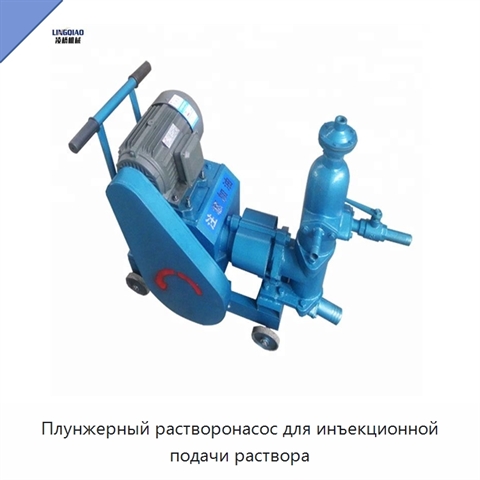

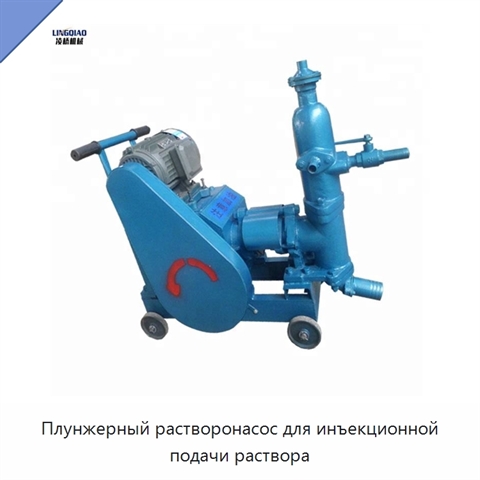

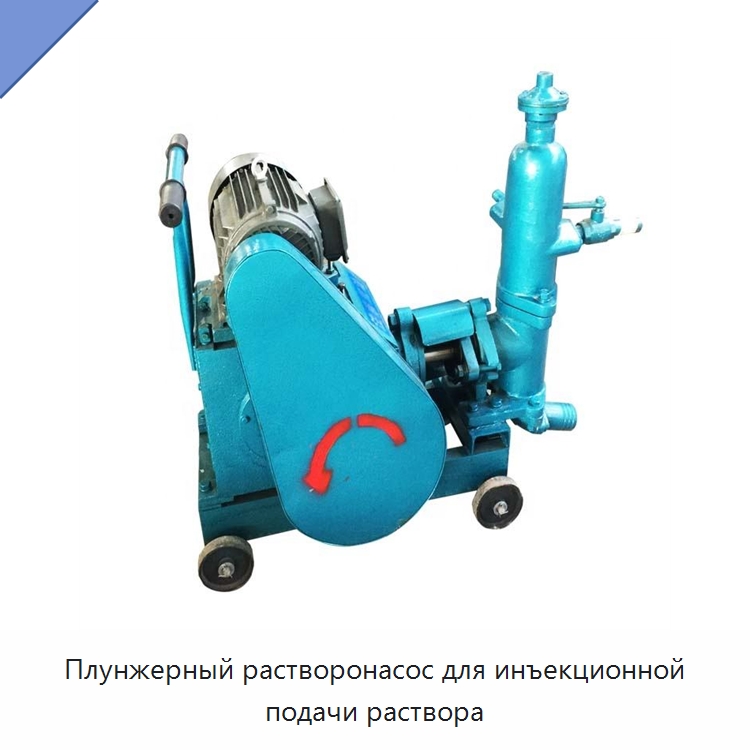

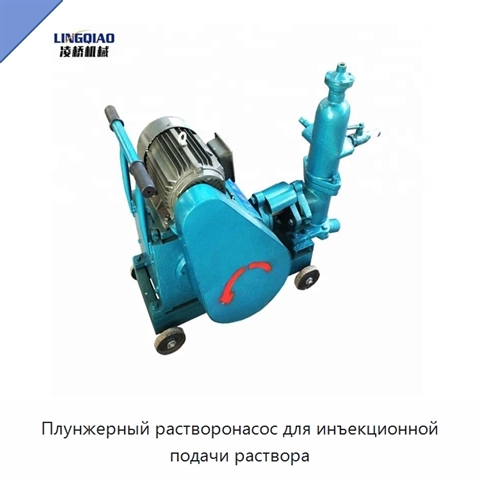

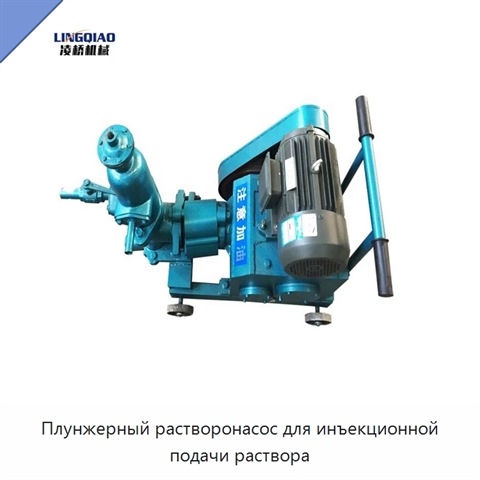

Плунжерный растворонасос для нагнетания цементного раствора производительностью 3 м³/ч

Плунжерный растворонасос подаёт строительный раствор с производительностью 3 м³/ч. Максимальная дальность горизонтальной подачи составляет 150 м, максимальная высота вертикальной подачи — 40 м. Возможны дизельный и электрический типы питания. В технологиях предварительного напряжения растворонасос используется для нагнетания раствора при работе со сборными и монолитными элементами тоннелей. В общестроительных работах он применяется для инъектирования и укрепления мостов, водопропускных труб, шахт и тоннелей, устройства набрызг-крепления, а также нанесения раствора и штукатурки на внутренние и наружные стены и потолки. В железнодорожных и химических проектах насос может использоваться для транспортирования суспензий. Конструкция включает нижнюю и верхнюю масляные камеры, диафрагму, поршень, поршневой шток, крейцкопф, шатун, коленчатый вал, большой и малый шкивы, клиновой ремень, двигатель, шестерни редуктора, фланец, асбестовый шнур, колено, всасывающий и нагнетательный клапаны, цилиндр насоса и воздушную камеру. Перед пуском проверяют затяжку соединений, уровень масла в редукторе, герметичность соединения насоса с трубопроводом, чистоту внутренних полостей, состояние шарового клапана и резинового шланга, целостность проводки и предохранителя, а также вращение двигателя по часовой стрелке. Подачу начинают с более жидкого раствора консистенцией не менее 12 см, после чего постепенно переходят к требуемой консистенции, чтобы избежать засорения трубопровода, особенно при использовании новых труб. Сначала включают насос, затем подают раствор. Во время работы контролируют манометр; при превышении рабочего давления насос останавливают и открывают шаровой клапан сброса давления, после чего устраняют неисправность. Соединительный шланг, фланец и асбестовый шнур регулярно проверяют для предотвращения утечек под давлением. Цементное тесто должно обладать достаточной текучестью; при водоцементном отношении 0,4–0,45 растекаемость 120–170 мм соответствует требованиям нагнетания. Цемент не должен содержать примеси хлоридов, сульфидов и нитратов. Песчаный раствор просеивают, максимальный размер частиц не должен превышать 5 мм. Смесь должна быть однородной, без сухого песка, комков, камней, гвоздей, растительности и другого мусора. ^*

*) Примечание: описание предоставлено иностранным производителем и опубликовано в авторской редакции. Информация о товаре соответствует документации производителя. Инженеры отдела 91Т проводят плановую техническую редактуру материала для уточнения терминологии и повышения удобства восприятия.

Наименование производителя

Mini Piston Water Mortar Cement Injection Fluid Grout Pump for Prestressed Bridge Tunnel
