Артикул: 496-415
Модель: ШБЕ-72(4С)
Секция: Дополнительная

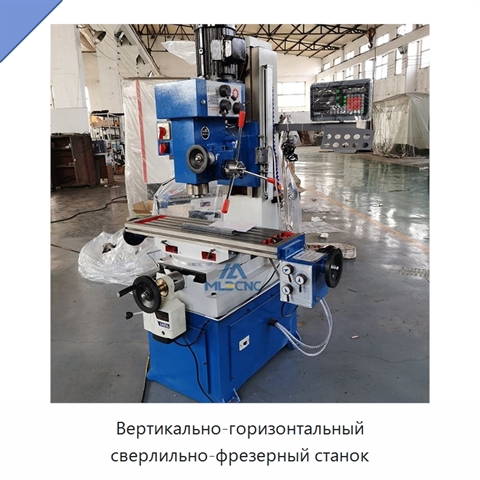

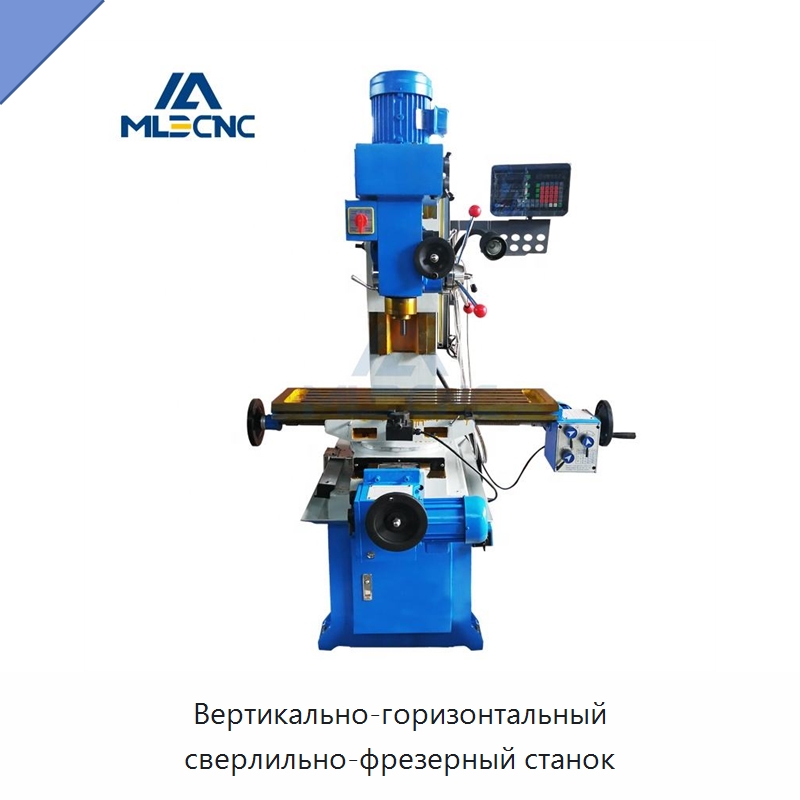

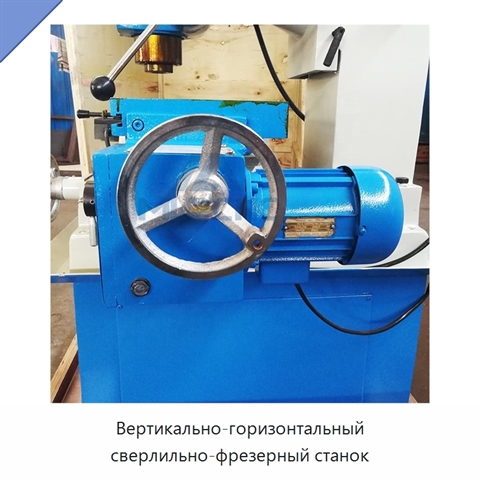

Вертикально-горизонтальный сверлильно-фрезерный станок

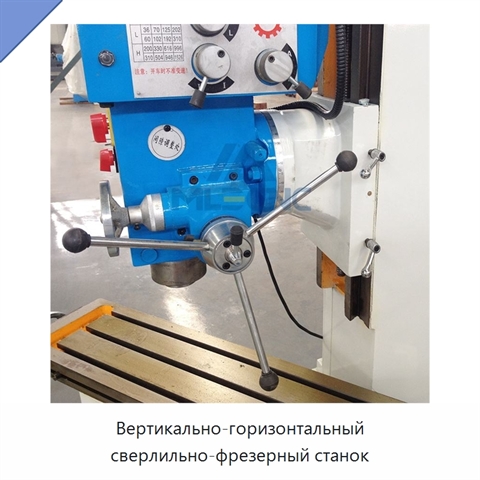

Вертикально-горизонтальный сверлильно-фрезерный станок оснащён фрезерной головкой с зубчатым приводом и зубчатой силовой подачей. Фрезерная головка поддерживает автоматические операции сверления и нарезания резьбы и поворачивается на ±45°. Рабочий стол также поворачивается на ±45°, а ручная микроподача позволяет выполнять точную настройку. Вместимость вертикального фрезерования составляет 30 мм, торцевого фрезерования — 120 мм, сверления — 50 мм, растачивания — 120 мм, нарезания резьбы — 16 мм. В набор операций также входит развертывание. Размер рабочей поверхности стола — 800×240 мм; продольное перемещение составляет 400 мм, поперечное — 220 мм. Ход шпинделя равен 150 мм, расстояние от торца шпинделя до поверхности стола составляет 40–430 мм, а от центра шпинделя до колонны — 320 мм. Частота вращения шпинделя — 230–1800 об/мин. Габаритные размеры станка — 1400×900×1500 мм, масса нетто — 560 кг. В стандартную комплектацию входят рабочая лампа, система охлаждения, фрезерный патрон, сверлильный патрон, тяга, маслосборная пластина, инструмент, ящик для инструментов и переходная втулка. Дополнительно предусмотрены силовая подача, цифровой отсчёт по трём осям, фрезерная головка с турелью, станочные тиски, делительная головка, поворотный стол и комплекты зажима.
Задать вопрос Искать на Baidu
Какую задачу решает сверлильно-фрезерный станок
Сверлильно-фрезерный станок используют для механической обработки металлических заготовок.
Характеристики ШБЕ-72(4С)
Модель (по базе 91Т)ШБЕ-72(4С)
Конус шпинделяконический
Перемещение стола по оси X (мм)400 мм, 450 мм
Перемещение стола по оси Y (мм)240 мм, 230 мм
Перемещение стола по оси Z (мм)отсутствует, 400 мм
Типвертикальный, горизонтальный
Напряжениепо индивидуальному заказу, 380 В, 220/380/415 В, по требованию заказчика
Сверлильно-фрезерный станок - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ШБЕ-72(4С) под условия применения (руками первого изготовителя или собственного производства в России).
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ШБЕ-72(4С) под условия применения (руками первого изготовителя или собственного производства в России).
Дата последней сверки данных: 25.09.26
Производитель и характеристики проверены.
