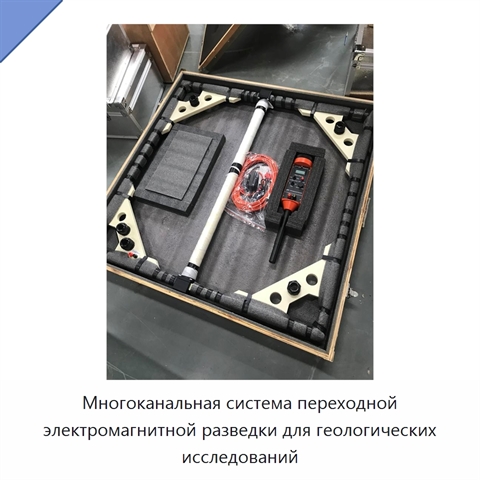

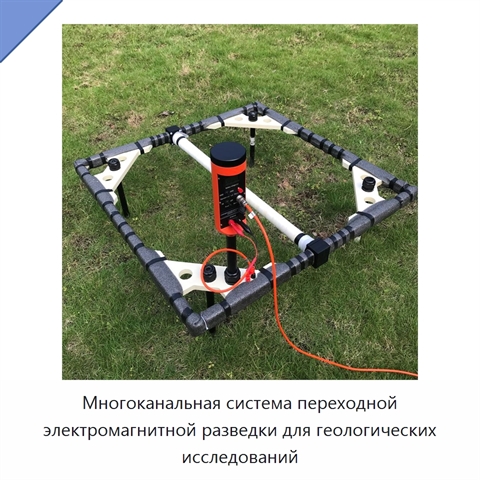

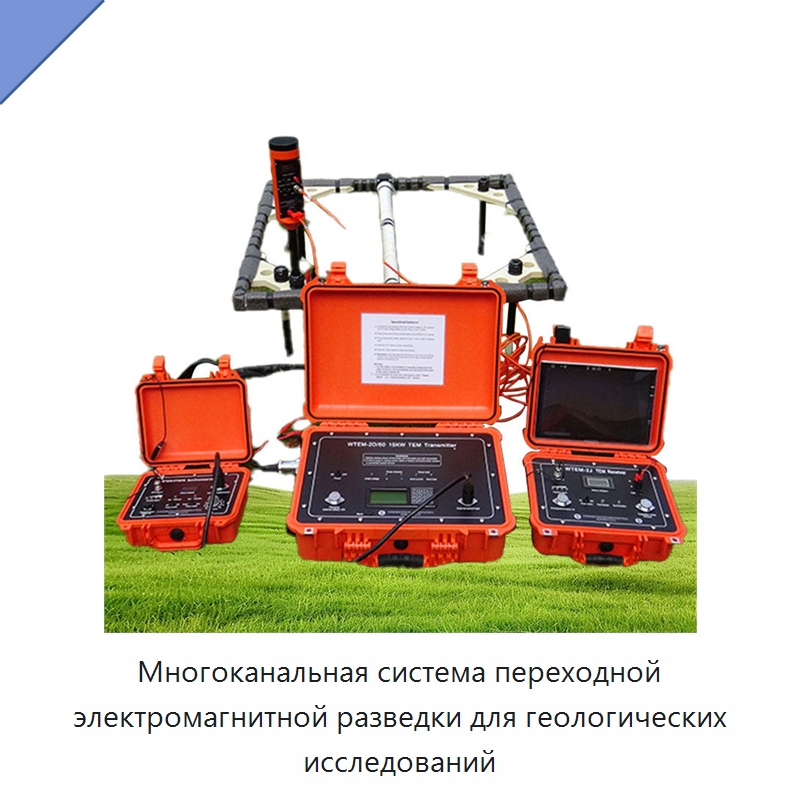

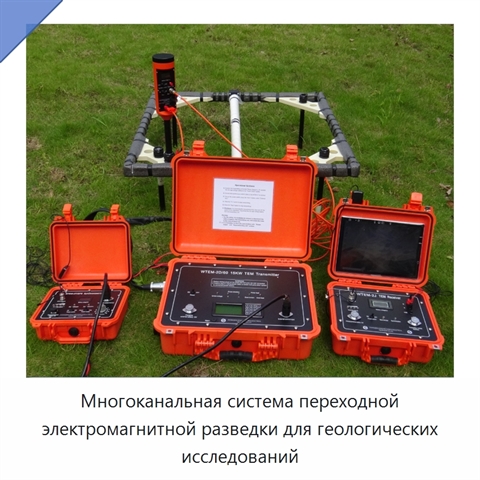

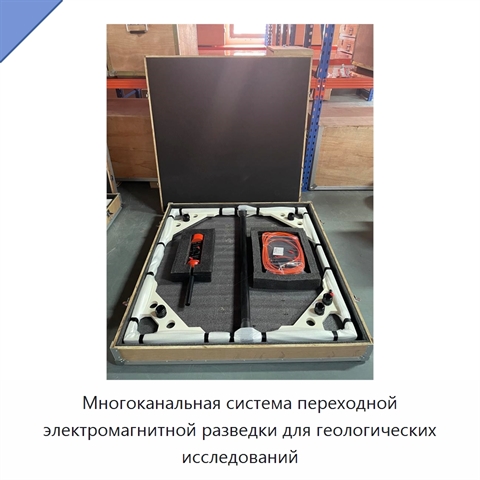

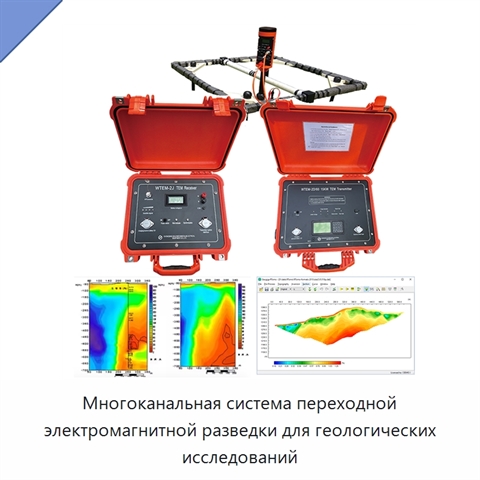

Многоканальная система переходной электромагнитной разведки для геологических исследований

Приемник рассчитан на работу с внешним мощным передатчиком. Предварительный усилитель имеет коэффициенты усиления 8 и 32, основной усилитель — 1, 2, 4, 8, 16, 32, 64 и 128. Полоса пропускания составляет 0–50 кГц при линейно-фазовом фильтре, полный диапазон пропускания — 0–400 кГц. Подавление промышленной частоты составляет не менее 80 дБ, разрядность аналого-цифрового преобразователя — 16 бит. Минимальный интервал выборки равен 1 с, число измерительных трасс не превышает 50, количество накоплений составляет от 1 до 9999. Питание приемника обеспечивается встроенной перезаряжаемой батареей 12 В; допускается внешнее питание, время работы превышает 10 ч. Беспроводное дистанционное управление позволяет задавать параметры и запускать измерения на расстоянии до 10 м. Компьютер имеет экран размером 320×240, память для хранения более 100 000 отсчетов, инфракрасный и последовательный порты, а также разъем для карты памяти. Передатчик имеет мощность 10 кВт, напряжение передачи 200 В, ток передачи 50 А и точность измерения тока 1%. Частоты питания передатчика составляют 0,0625, 0,125, 0,25, 0,5, 1, 2, 4, 8, 16 и 32 Гц. Напряжение передачи отображается на жидкокристаллическом дисплее с разрешением 0,1 В. Рабочая температура передатчика составляет от −10 до 50 °С. Программное обеспечение поддерживает одномерное прямое и обратное моделирование, передачу данных, преобразование форматов, воспроизведение, обработку и построение графиков.
