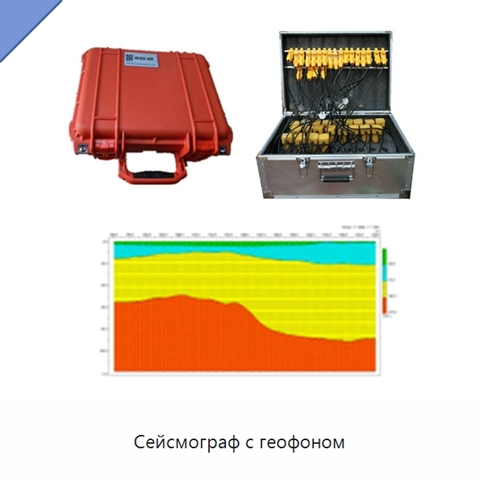

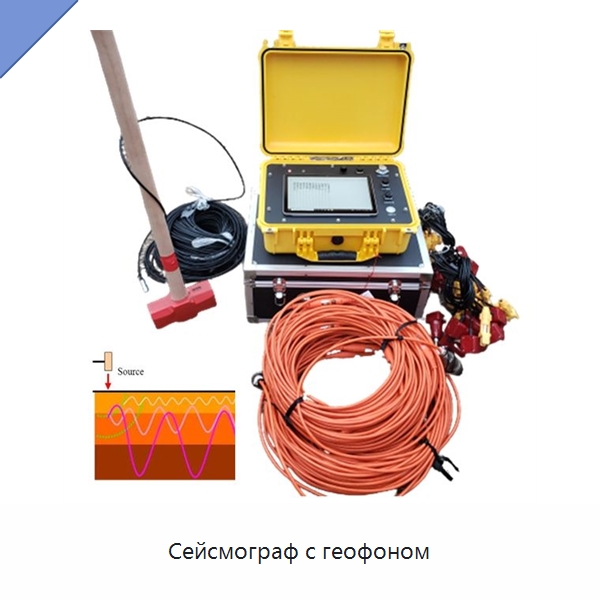

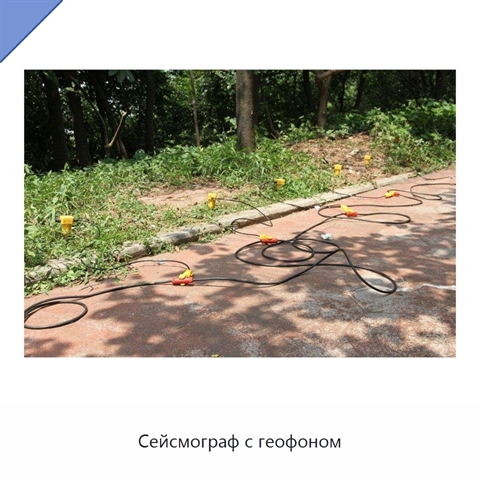

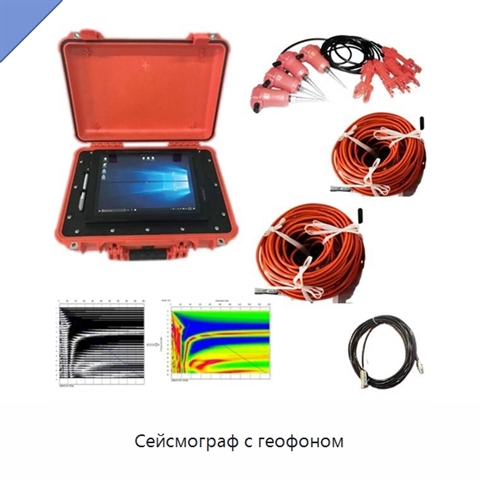

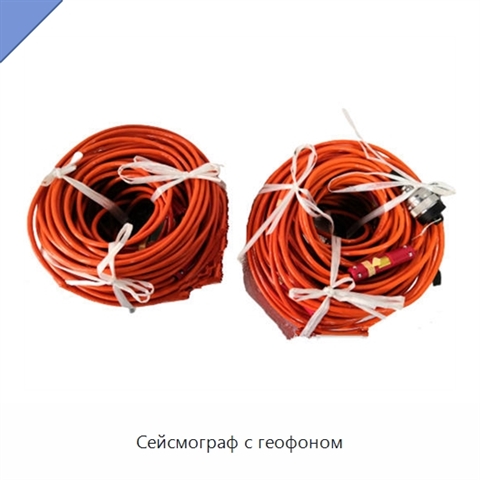

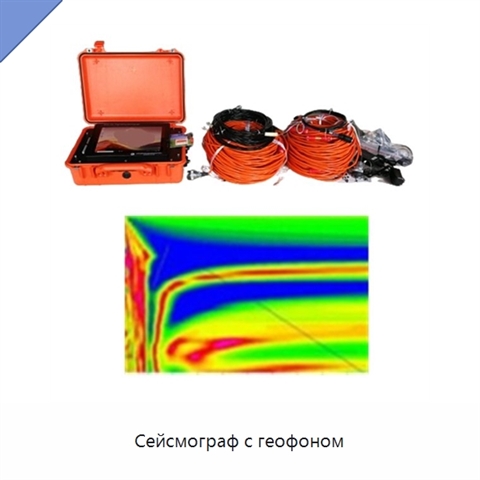

Сейсмограф с геофоном

Система поддерживает канальные конфигурации на 6, 12 и 24 канала; для 48-канального режима ток составляет 5,5 А. Число отсчётных станций может составлять 1024, 2048, 4096, 8192 или 16384. Для микро-сейсмической съёмки доступен выбираемый интервал 1–200 мс. Варианты частоты дискретизации включают 10, 25, 50, 100, 200 и 500 мкс, а также 1, 2, 5, 10 и 20 мс. Аналого-цифровой преобразователь имеет разрядность 24 бита; накопление и усиление сигнала выполняются с разрядностью 32 бита. Динамический диапазон составляет 144 дБ, полоса пропускания — от 0,1 до 4000 Гц, уровень шума — 1 мкВ во всём частотном диапазоне. Согласованность амплитуды равна ±0,2%, фазовая согласованность — ±0,01 мс, диапазон времени задержки — 0–9999 мс. Вычислительный блок оснащён промышленным компьютером с частотой 533 МГц, памятью 128 МБ и диском объёмом не менее 40 ГБ. Экран имеет разрешение 800×600. Для ввода предусмотрены планшет для китайских иероглифов, компактная клавиатура и оптическая мышь. Набор интерфейсов включает два последовательных порта, один параллельный порт, два порта универсальной последовательной шины, порт мыши и порт клавиатуры. Объём флэш-памяти составляет 32 МБ. Программный комплект включает средства для малоглубинного отражения, обработки волн Рэлея, сбора микро-сейсмических данных и высокоплотной высокоразрешающей съёмки бокового профиля. Рабочий диапазон температуры составляет от −10 до +50 °C при относительной влажности 90%, температура хранения памяти — от −20 до +60 °C. Питание осуществляется постоянным током 12 В при 4 А. Габариты составляют 400×310×180 мм.

Наименование производителя

Multi Channels Analysis Seismic Surface Wave Exploration Seismograph With Masw Geophone
