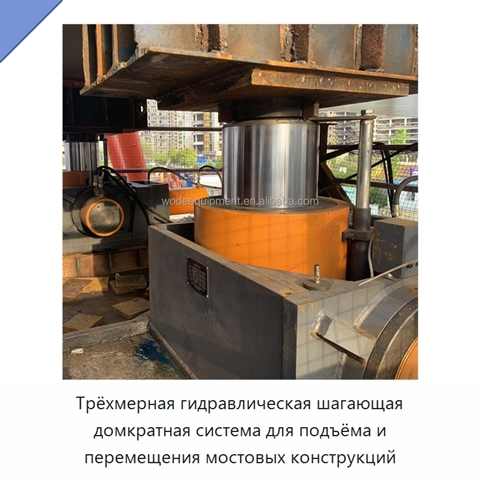

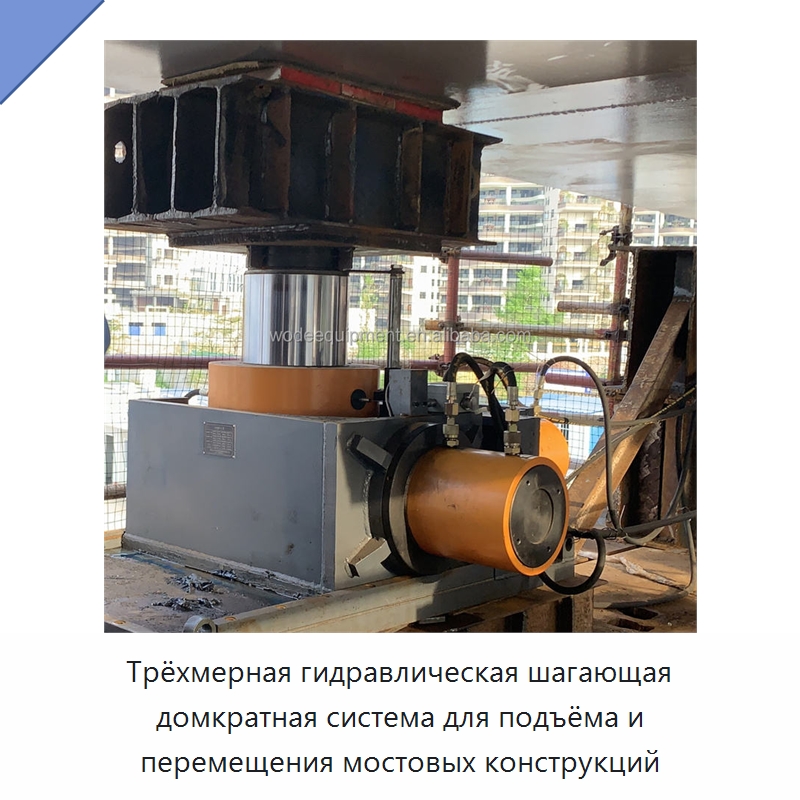

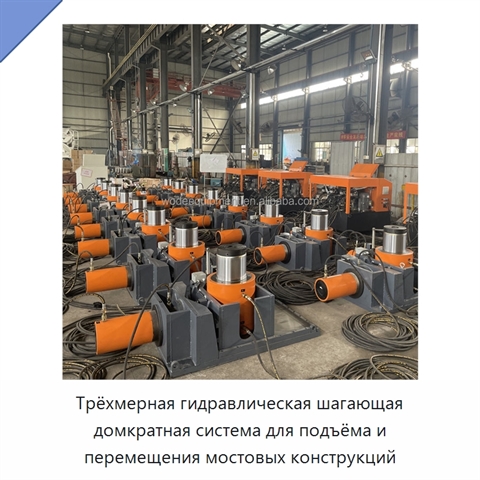

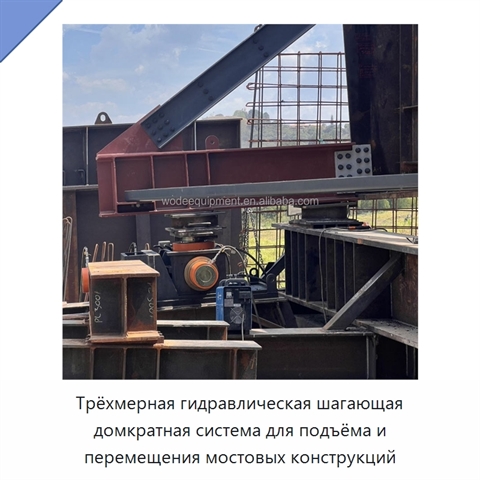

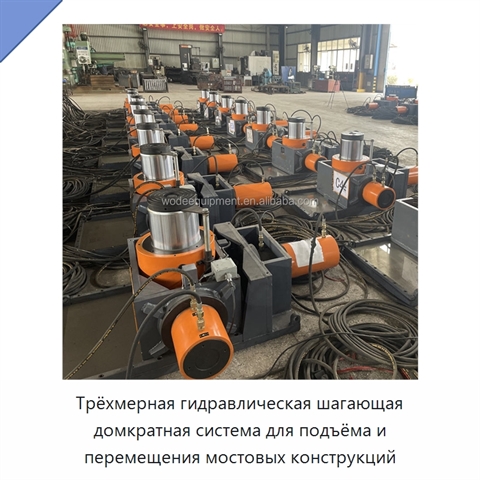

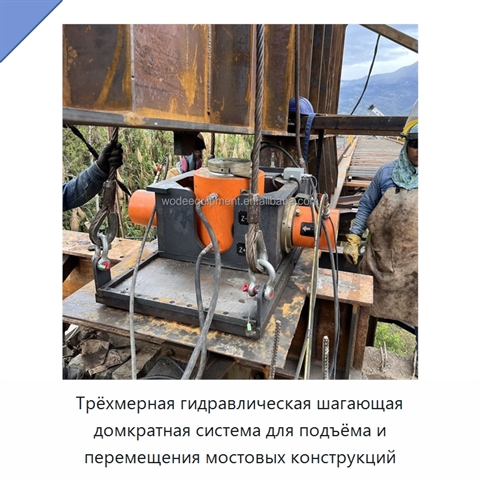

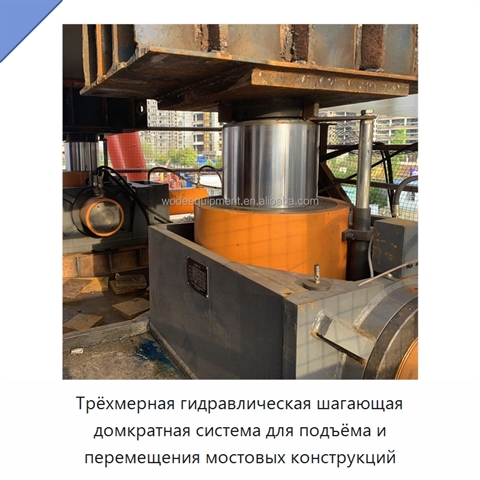

Трёхмерная гидравлическая шагающая домкратная система для подъёма и перемещения мостовых конструкций

Гидравлическая домкратная система объединяет несколько шагающих подъёмных устройств, работающих синхронно. В каждом цикле они поднимают нагрузку, перемещают её вперёд, опускают опорную балку и переходят к следующему циклу, обеспечивая поступательное движение тяжёлой конструкции. Единая система управления координирует оборудование по трём направлениям и позволяет в автоматическом или ручном режиме выполнять вертикальный подъём, продольное горизонтальное перемещение и поперечную коррекцию отклонения. Датчики, ПЛК, частотное регулирование и программное обеспечение обеспечивают точное управление перемещением отдельных точек и их синхронизацию. Совместное управление по усилию и перемещению позволяет корректировать отклонения в реальном времени, сохраняя уклон стальной балки и геометрию моста. Во время работы отображаются перемещение и давление в каждой точке подъёма, а также состояние масляного насоса и электромагнитного клапана; предусмотрены обратное управление, обработка рабочих данных и сигнализация при превышении предельных значений. Отдельное шагающее устройство включает скользящий короб, салазки, скользящую пластину из ПТФЭ, подъёмный и перемещающий домкраты, узел коррекции, гидравлическую насосную станцию и локальную подсистему управления. Конструкция узла коррекции предотвращает воздействие бокового усилия на цилиндры других направлений при ходе корректирующего цилиндра, а сферическая плита основного домкрата облегчает центрирование и выравнивание во время подъёма. Скользящий узел из специальных материалов имеет коэффициент трения покоя 0,06 и коэффициент трения движения 0,03. Модульное исполнение сокращает объём соединения трубопроводов на рабочей площадке и снижает эксплуатационный риск. Встроенный регулировочный узел изменяет горизонтальное, продольное и вертикальное положение моста, поэтому отдельное устройство бокового ограничения не требуется.
