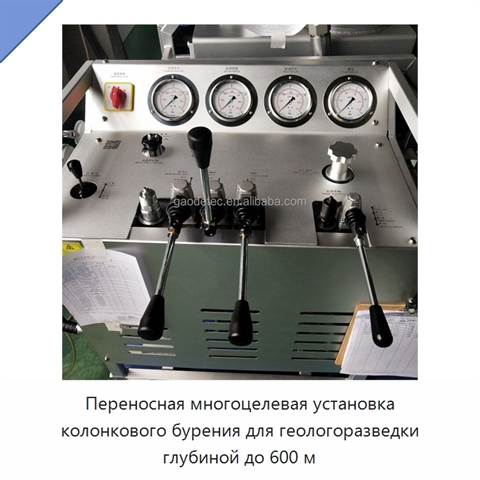

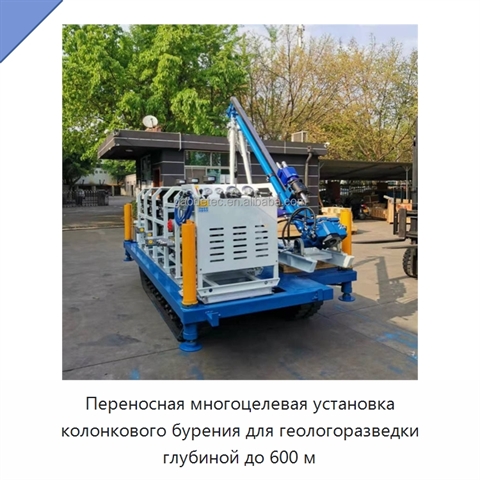

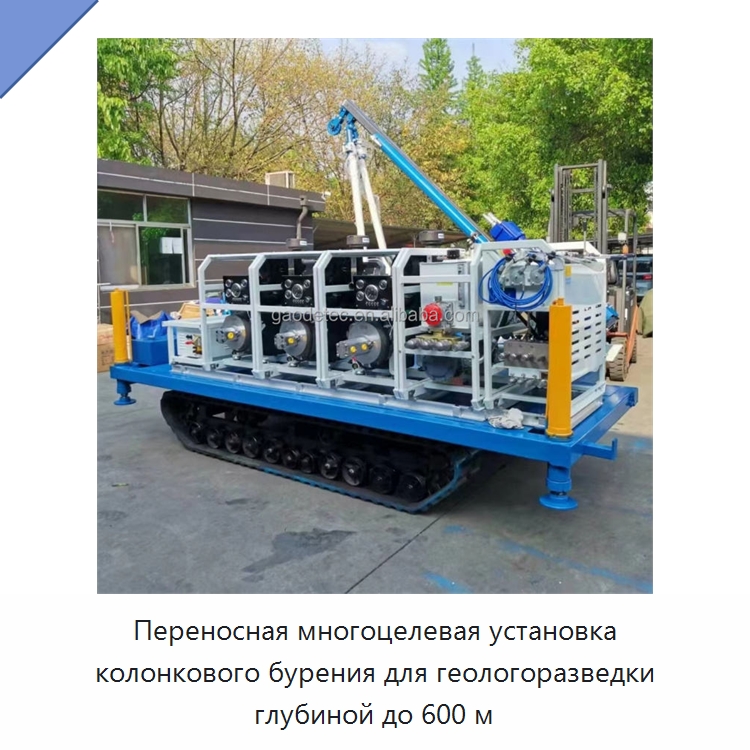

Переносная многоцелевая установка колонкового бурения для геологоразведки глубиной до 600 м

Переносная многоцелевая установка колонкового бурения предназначена для инженерно-геологических и геологоразведочных работ с извлечением керна канатным способом. Модульная конструкция позволяет разбирать машину на отдельные узлы; масса самого тяжёлого модуля составляет 150 кг. Маслопроводы соединяются быстроразъёмными муфтами, упрощающими сборку и разборку. Самая крупная конфигурация размещается на ровной площадке размером 4 × 4 м или меньше. Максимальная суточная проходка достигает 180 м, а выход керна превышает 95 %. Для четырёх вариантов бурильных труб применяются наружные трубы длиной 1,5 м и внутренние трубы длиной 1,5 или 3 м. Глубина бурения и соответствующие диаметры скважины и керна составляют: 80 м — 123 и 85 мм; 250 м — 96 и 71 мм; 450 м — 76 и 56 мм; 600 м — 60 и 42 мм. Частота вращения буровой головки непрерывно регулируется в диапазоне от 50 до 1500 об/мин, максимальный крутящий момент равен 1300 Н·м. Угол подачи регулируется от 45 до 90° с возможностью расширения диапазона до 0–90°, ход цилиндра составляет 1,8 м. Усилие подъёма при одинарной и двойной схеме равно соответственно 6,3 и 12,6 т, а усилие подачи — 3,2 и 6,4 т. В масляном контуре несколько насосов работают по параллельной схеме подачи; предусмотрены многоканальная индикация давления, встроенная панель управления и водяное охлаждение. Максимальное давление в контуре составляет 21 МПа, вместимость масляного бака — 50 л. Система промывки обеспечивает максимальный расход 109 л/мин при давлении до 7 МПа. Нижний зажим с ползунковыми кулачками рассчитан на диаметр до 146 мм. Лебёдка оснащена канатом диаметром 6 мм, имеет канатоёмкость 800 м и развивает подъёмное усилие 26 кН; максимальная скорость подачи составляет 220 м/мин. ^*

*) Описание представлено так, как его составил иностранный производитель. Отдел 91Т уже запланировал техническую и эстетическую правку этого текста. В ближайшее время мы уточним характеристики и терминологию, проверим технические нюансы и доработаем текст так, чтобы описание НКЮ-29(2Б) отвечало на большинство возникающих вопросов, а назначение оборудования, его возможности и круг решаемых задач стали понятными и доступными. Если не хотите ждать — задайте вопрос прямо сейчас.

Наименование производителя

Multi Function Diamond Drill Rig Geological Mining Exploration Coring Drilling Rig Machine, 600m Portable Hydraulic Soil Sample Diamond Core Drilling Rig Machine for Mountain Geotechnical
