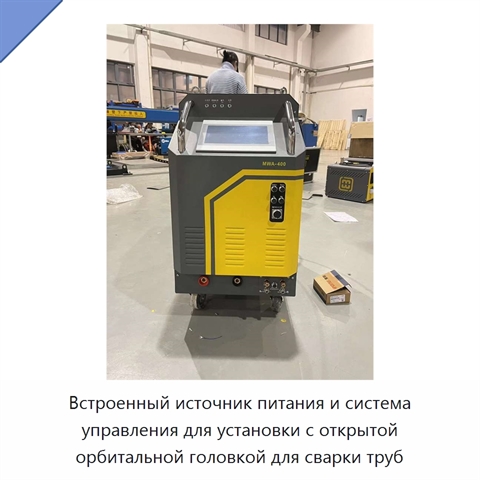

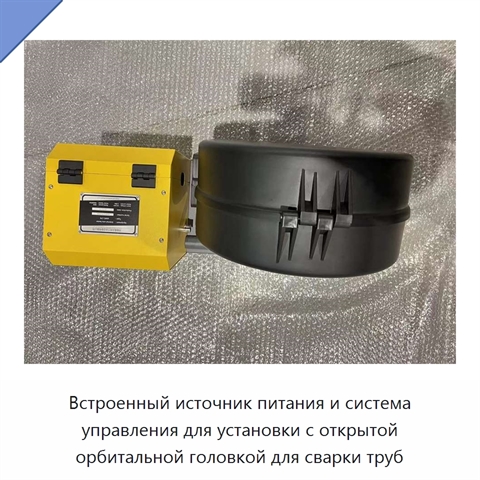

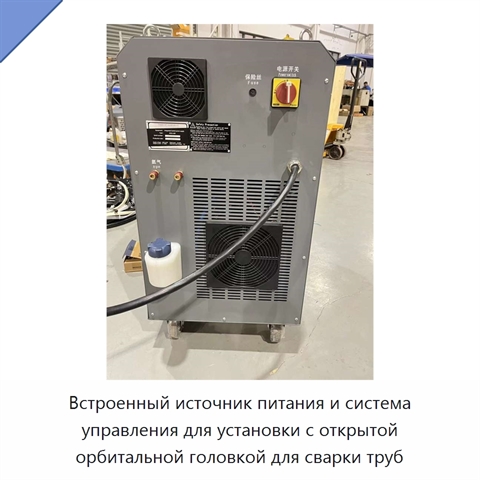

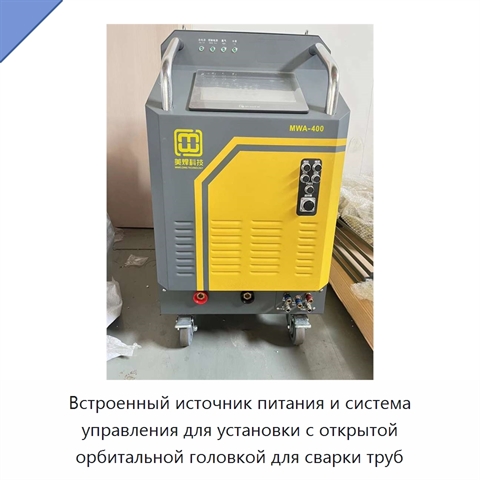

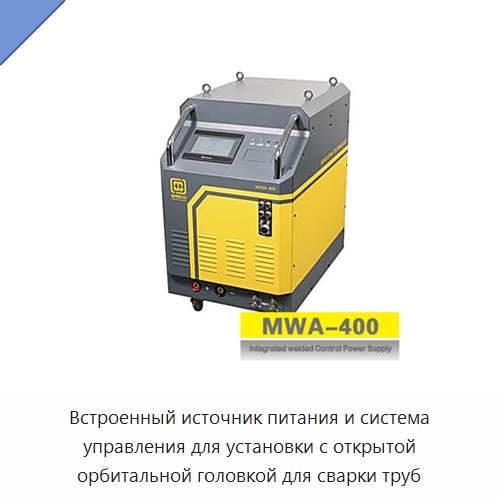

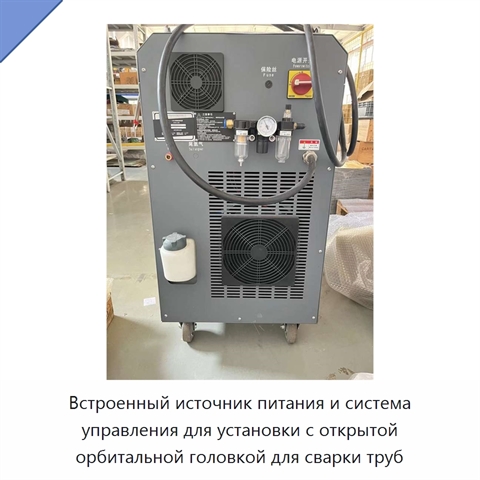

Встроенный источник питания и система управления для установки с открытой орбитальной головкой для сварки труб

Встроенный источник питания с системой управления предназначен для программируемой сварки и состоит из системы управления, инверторного блока, бака охлаждающей воды и других узлов. Управление параметрами выполняется через сенсорный человеко-машинный интерфейс с графическим пошаговым представлением. Предусмотрено быстрое переключение между интерфейсами на китайском и английском языках; диагональ сенсорного экрана составляет 254 мм. Система позволяет создавать программы, сохранять и печатать параметры. Во время сварки в реальном времени контролируются ток, напряжение и скорость. Входное напряжение составляет 380 В с допуском ±10 %, частота — 50/60 Гц. Сварочный ток регулируется в диапазоне 4–400 А, коэффициент использования составляет 60 % при токе 400 А. Защитные функции включают защиту от перенапряжения, сверхтока, утечки, отказа дуги и короткого замыкания вольфрамового электрода, а также обнаружение потери фазы. Габаритные размеры — 768 × 470 × 906 мм, масса — 120 кг.

Наименование производителя

MWA-400 Integrated Control Power Supply Control System, for Open Orbital Tube Head Welding Machine
