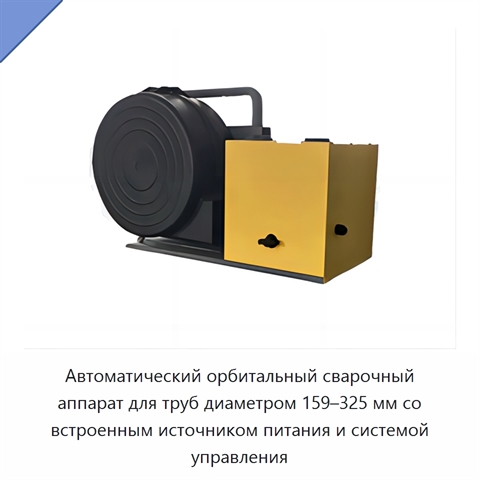

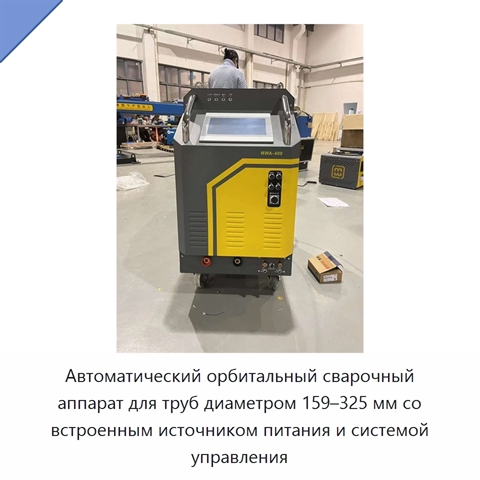

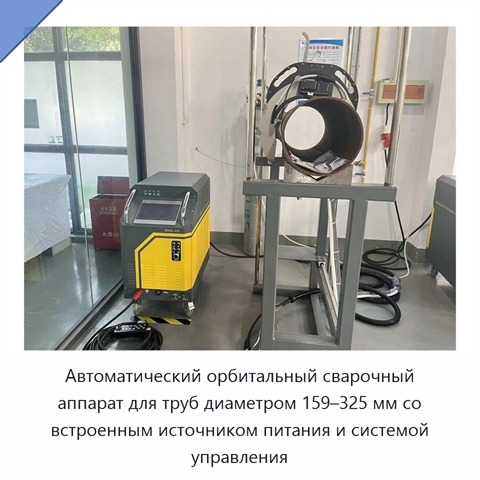

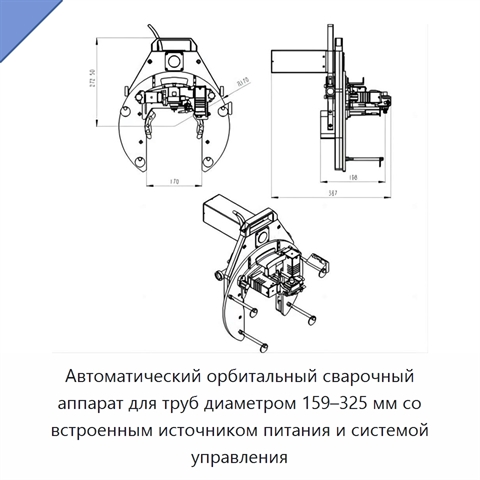

Автоматический орбитальный сварочный аппарат для труб диаметром 159–325 мм со встроенным источником питания и системой управления

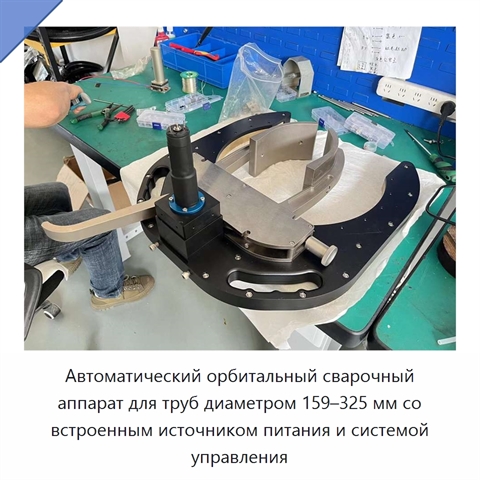

Автоматический орбитальный сварочный аппарат оснащён открытой сварочной головкой и встроенным источником питания с системой управления. Головка предназначена для сварки труб из углеродистой стали диаметром 159–325 мм с толщиной стенки 2–10 мм; её конструкция рассчитана на работу в ограниченном пространстве. Механическая роликовая система слежения поддерживает постоянную высоту дуги и перемещается по трубе без царапин. Горелка наклоняется для формирования шва под углом, а конструкция допускает применение присадочного металла. Зажим выполняется без дополнительных губок. Детали, соприкасающиеся с трубой, изготовлены из нержавеющей стали для предотвращения загрязнения её поверхности. Обратная связь по скорости вращения обеспечивает точное и стабильное движение горелки, а угол сварного шва контролируется в реальном времени. Предусмотрены автоматическая регулировка длины дуги и функция контроля отклонения, поддерживающие сварку трубных деталей разных размеров. Горелка охлаждается циркуляционной водой, что позволяет длительно работать при высоком рабочем цикле без перегрева. При одинаковых условиях для труб разных диаметров не требуется повторная настройка сварочных параметров. Регулируемое по диаметру зажимное приспособление надёжно фиксирует трубную деталь. Пошаговая процедура создания программ упрощает их формирование, а расширенные функции позволяют настраивать программы. Модульная конструкция облегчает замену запасных частей, а доступ к деталям упрощает техническое обслуживание. Источник питания рассчитан на входное напряжение 380 В ±10 % и частоту 50/60 Гц. Диапазон сварочного тока составляет 4–400 А, коэффициент использования — 60 % при 400 А. Предусмотрены защита от перенапряжения, сверхтока, утечки тока, погасания дуги и короткого замыкания вольфрамового электрода, а также контроль пропадания фазы. Габаритные размеры источника питания составляют 768×470×906 мм, масса — 120 кг. Масса открытой сварочной головки для труб диаметром 159–325 мм составляет 36 кг.

Наименование производителя

MWG-325 Automatic MIG Pipe Orbital Welding Machine for 159-325mm Thick Metal Pipe with MWA-400 Integrated Control Power Supply
