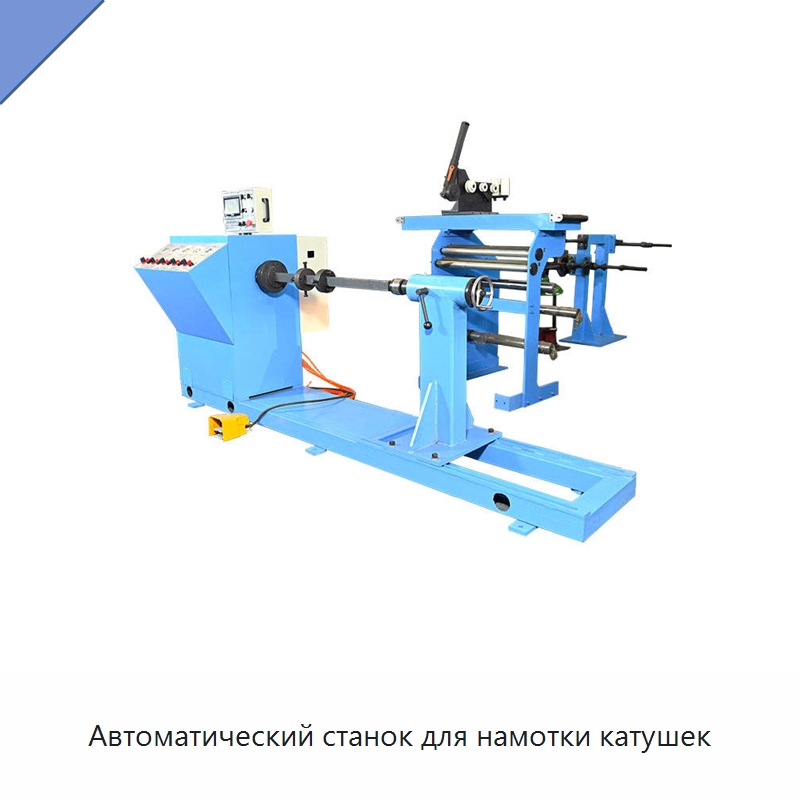

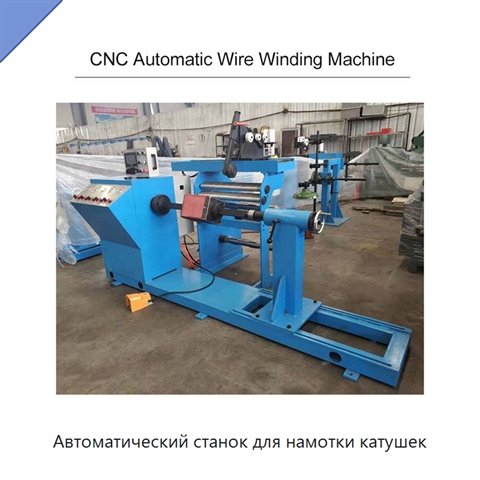

Автоматический станок для намотки катушек

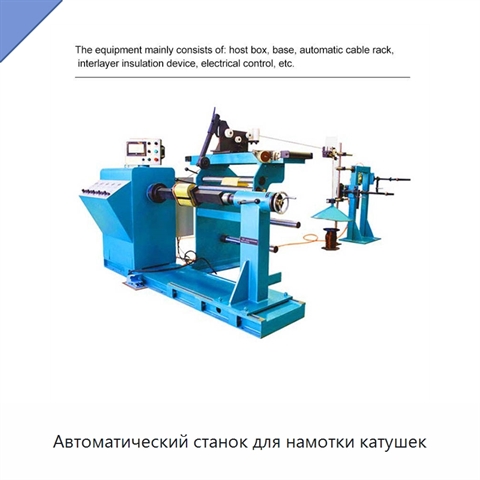

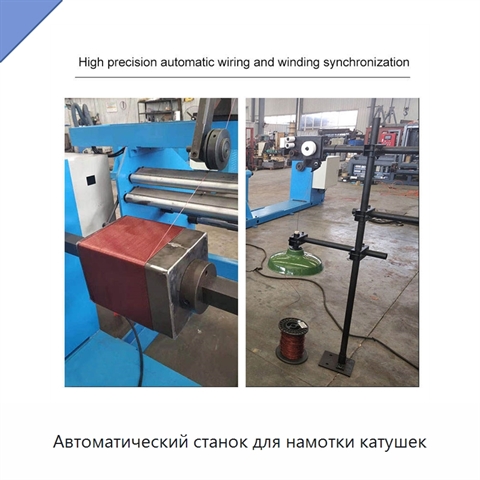

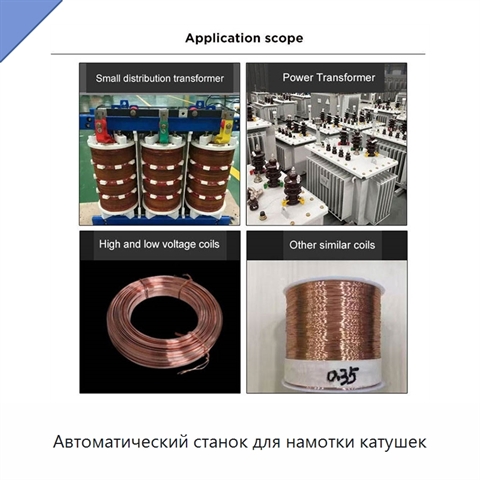

Конструкция включает корпус, основание, автоматическую стойку для кабеля, устройство межслойной изоляции и электрическое управление. Высота центров составляет 850 мм, эффективная длина намотки — 800 мм; осевой размер заготовки не превышает 1000 мм при допустимой массе до 1000 кг. Скорость намотки регулируется в диапазоне 0–240 об/мин, а электронный счетчик ведет прямой и обратный отсчет от 0 до 9999,9 циклов и сохраняет значение при отключении питания. Для плоского профиля предусмотрен размер не более 3×10 мм, для эмалированного варианта — диаметр 0,3–3 мм; точность укладки составляет 0,01 мм. Сенсорный экран высокой четкости и ЧПУ с диалогом человек–машина управляют укладкой; настольный пульт расположен в верхней части главного корпуса и имеет понятный интерфейс. Сервомоторы и ПЛК работают совместно с шарико-винтовой передачей и линейной направляющей для точной раскладки, а высокоточная сервосистема со специальными цепями синхронизирует раскладку с формированием катушки. Разматывающий узел оснащен натяжителем с регулируемым усилием и пневматическим зажимом; расстояние между проводниками задается до начала работы, а возможные отклонения корректируются компенсацией диаметра либо вручную для сохранения плотности катушки. Двигатель использует механическую систему изменения скорости с зубчатой передачей, характеризуется высоким КПД и уровнем шума менее 70 дБ; электромагнитное торможение срабатывает чувствительно и надежно. Частотный преобразователь обеспечивает бесступенчатое и стабильное регулирование в широком диапазоне; параметры запуска и торможения настраиваются для выбора оптимального рабочего состояния. Мощность главного двигателя составляет 4 кВт, давление воздуха — 5–6,5 бар; предусмотрена автоматическая прокладка кабеля.
