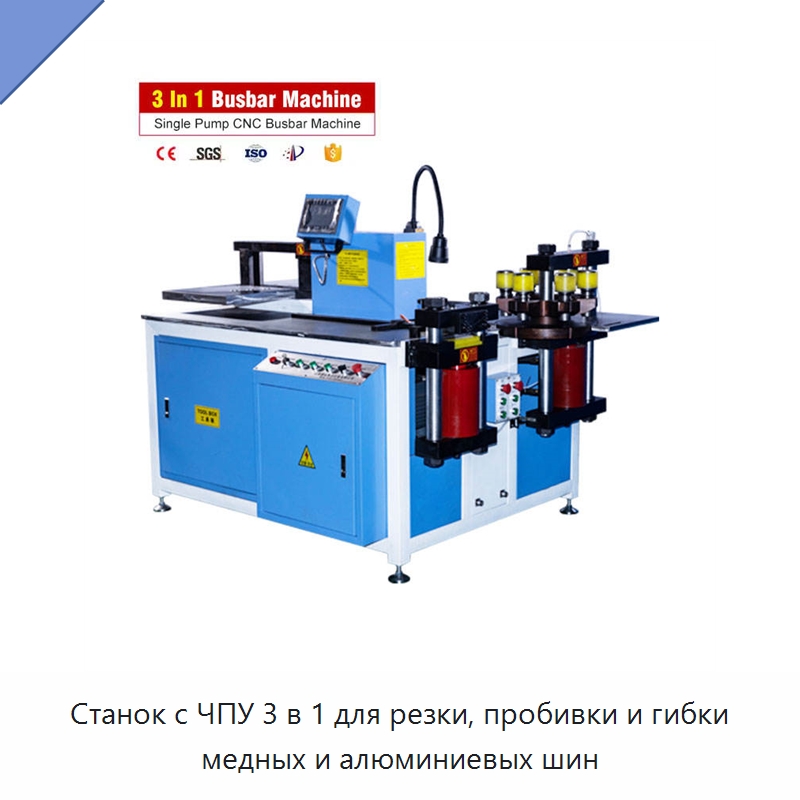

Станок с ЧПУ 3 в 1 для резки, пробивки и гибки медных и алюминиевых шин

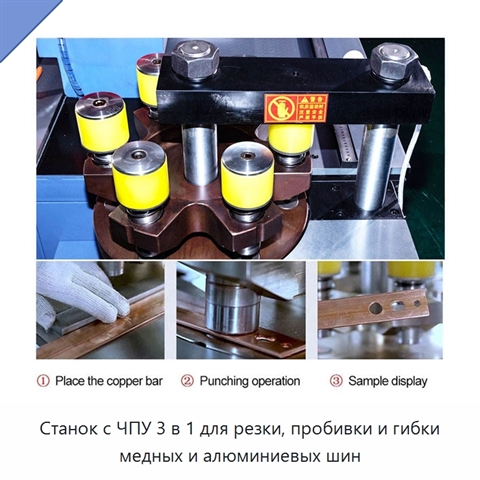

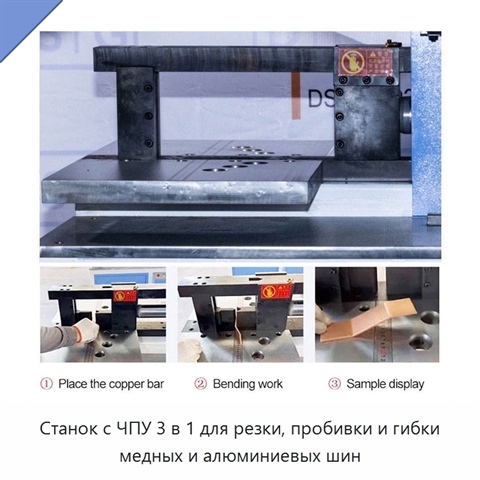

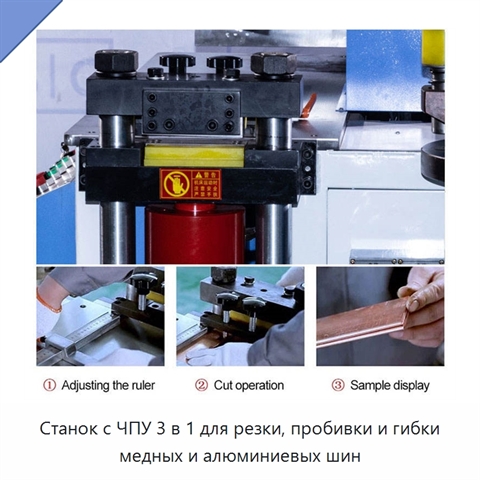

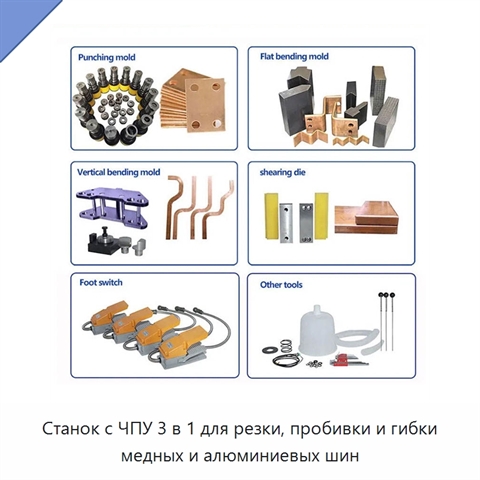

Станок с ЧПУ предназначен для последовательной обработки медных и алюминиевых шин различных типоразмеров на трёх станциях: пробивной, режущей и гибочной. Рабочий ход каждого обрабатывающего узла регулируется. Пробивная станция развивает усилие до 300 кН, выполняет отверстия диаметром от Ø4,3 до Ø30 мм на заготовках толщиной до 12 мм и шириной до 160 мм. В ней установлен встроенный поворотный стол на шесть штампов; отверстия для их установки обработаны на обрабатывающем центре с ЧПУ. Такая конструкция сокращает необходимость частой смены штампа, не оставляет вмятин на поверхности заготовки и допускает применение специальных штампов. Режущая станция выполнена по двухстоечной схеме с двумя ножами. Верхний и нижний ножи расположены вертикально и параллельно, что обеспечивает ровный рез без заусенцев и отходов. Максимальная ширина резки составляет 160 мм; предусмотрены педальный и кнопочный выключатели. Гибочная станция имеет закрытую конструкцию для более равномерной плоской гибки и тиснения. Усилие гибки достигает 500 кН; при вертикальной гибке допустимы толщина до 10 мм и ширина до 100 мм, а при гибке со скручиванием — до 12 мм и 160 мм соответственно. Горизонтальная и вертикальная гибка выполняются после смены штампа, а угол задаётся с учётом толщины шины. Точность гибки составляет ±1°, точность повторной гибки — ±0,3°. Управление гибочной станцией осуществляется программируемым логическим контроллером. Габариты станка — 1890 × 1350 × 1400, мощность — 1 × 4 кВт.
