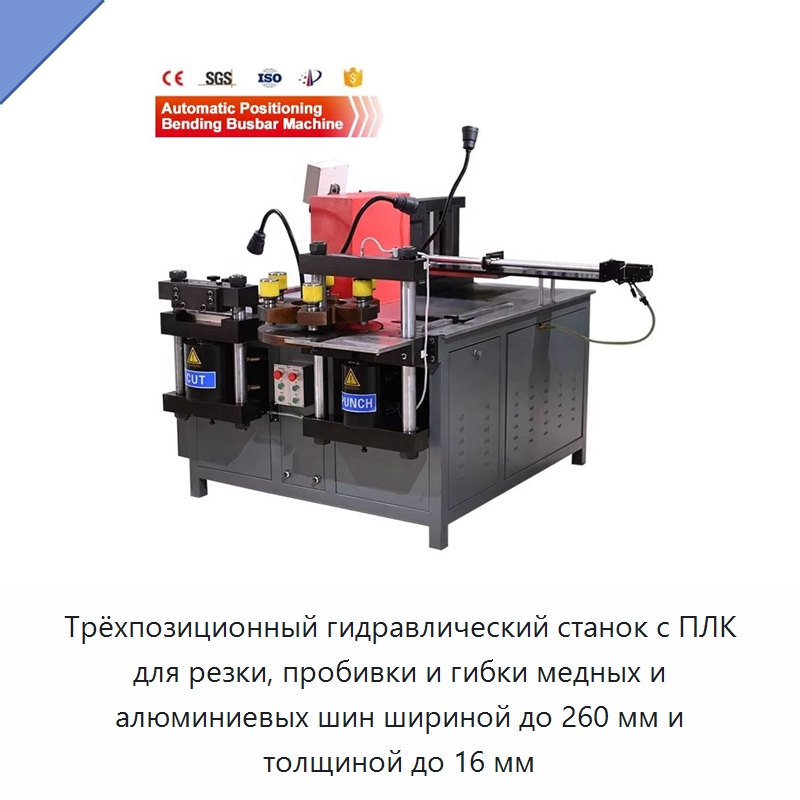

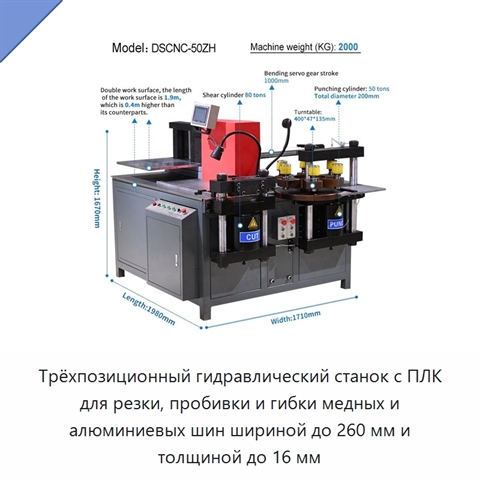

Трёхпозиционный гидравлический станок с ПЛК для резки, пробивки и гибки медных и алюминиевых шин шириной до 260 мм и толщиной до 16 мм

Гидравлический трёхпозиционный станок объединяет резку, пробивку и гибку медных и алюминиевых шин шириной до 260 мм и толщиной до 16 мм. Цельнолитая балка режущего узла обладает высокой жёсткостью и не разбалтывается при большой нагрузке; давление резки достигает 800 кН. Рез получается без заусенцев, скоса и отходов. В узле установлена прецизионно шлифованная ось, устойчивая к коррозии и деформации. Пробивной узел работает со штампами высокой твёрдости и износостойкости. Доступны круглые, продолговатые и квадратные отверстия, а также снятие фасок R-образного профиля, под прямым углом и под углом 45°. Позиционирование выполняется лазером, по двум шкалам или установочным пальцем. Диаметр отверстий составляет от 3,2 до 35 мм, а продолжительность пробивки одного отверстия — 0,2 мин. Револьверный пробивной штамп выдерживает непрерывный цикл из 50 000 отверстий без отказа. Закрытая конструкция гибочного узла повышает равномерность плоской гибки и тиснения, а также точность повторного позиционирования при серийной обработке. Узел поддерживает вертикальную и U-образную гибку, накатку рифления, выравнивание, скручивание и опрессовку кабельных наконечников. Серводвигатель регулирует длину гиба и автоматически устанавливает положение упора; точность гибки составляет ±0,5°. Двухъярусный рабочий стол позволяет одновременно использовать три рабочие позиции без взаимного влияния. Система управления на базе ПЛК поддерживает прямой ввод угла, память настроек, шесть основных форм гибки и интерфейс на английском, русском, тайском и вьетнамском языках.
