Артикул: 320-684
Модель: ЖКЭ-92(8Г)
Секция: Дополнительная

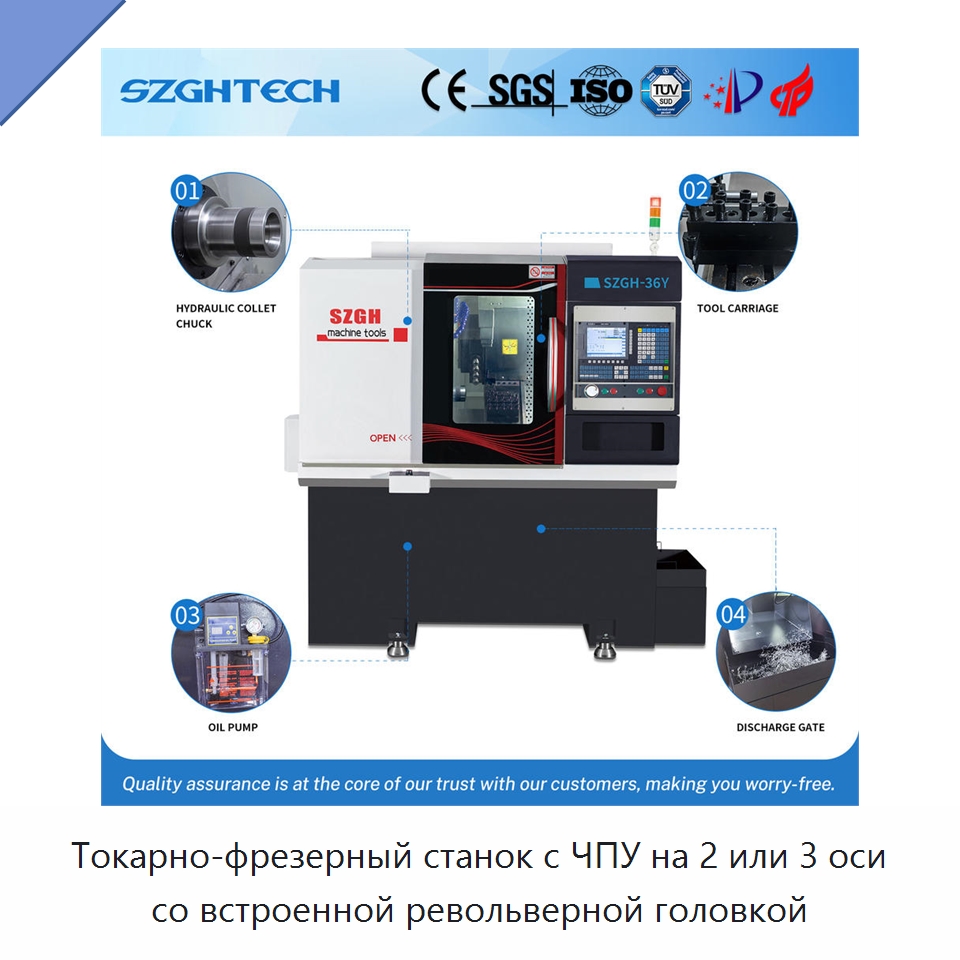

Токарно-фрезерный станок с ЧПУ на 2 или 3 оси со встроенной револьверной головкой
Токарно-фрезерный станок с ЧПУ объединяет токарные и фрезерные операции и имеет варианты с двумя и тремя осями. Одношпиндельная компоновка оснащается встроенной револьверной головкой на 6 или 8 позиций. В трёхосевом исполнении на боковой стороне оси Y установлены четыре приводные головки для бокового фрезерования, а инструментальная компоновка включает шесть рядов резцов. Станок выполняет боковое сверление, нарезание резьбы метчиком и прорезание пазов за один зажим, что исключает погрешность повторного закрепления заготовки. Тяжёлая станина с устойчивой к деформации конструкцией поддерживает стабильное высокоскоростное перемещение головки и снижает вибрацию при обработке прутка. Шпиндельный узел динамически сбалансирован и оснащён высокоскоростными радиально-упорными подшипниками; частота его вращения составляет 3500 об/мин и может достигать 4000 об/мин. Эффективные перемещения равны 600 мм по оси X, 230 мм по оси Z и 140 мм по оси Y. Максимальный диаметр сверления составляет 20 мм, диаметр точения — 350 мм, а предельная длина заготовки — 230 мм. Точность обработки составляет ±0,01 мм, шероховатость поверхности — Ra 1,6. При одностороннем резании нержавеющей стали стандартная величина съёма составляет 2 мм, предельная — 3 мм. Станок обрабатывает прутки диаметром до 35 мм; при автоматической подаче возможна серийная обработка поковок открытого типа диаметром до 50 мм, а с гидравлическим патроном — единичная обработка деталей диаметром до 250 мм. Стандартный зажим осуществляется гидравлическим поворотным цилиндром, который можно заменить пневматическим. Габариты станка — 1750 × 1400 × 1800 мм, масса — 1800 кг. *
Задать вопрос Искать на Baidu
*) Текст описания сохранён в оригинальной редакции зарубежного производителя. Специалисты отдела 91Т уже включили этот текст в план технической и эстетической редактуры. Мы планируем в ближайшее время уточнить характеристики и терминологию, перепроверить технические детали и доработать текст так, чтобы описание ЖКЭ-92(8Г) снимало большинство вопросов, а назначение и возможности оборудования были понятны. Не готовы ждать обновления? Задайте вопрос уже сейчас.
Какую задачу решает токарно-фрезерный станок с ЧПУ
Токарно-фрезерный станок с ЧПУ предназначен для серийной обработки прутков из меди, железа, алюминия и нержавеющей стали с выполнением точения, бокового сверления, нарезания резьбы метчиком и прорезания пазов за один зажим.
Характеристики ЖКЭ-92(8Г)
Модель (по базе 91Т)ЖКЭ-92(8Г)
Система управления ЧПУSZGH
Обрабатывающая способностьтяжёлый режим, средний режим
Количество шпинделейодин
Количество осей3, 2
Количество позиций резцедержателя8, 6
Напряжение380 В
Токарно-фрезерный станок с ЧПУ - гибкость поставки.
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы адаптируем технические характеристики, типоразмеры и комплектацию ЖКЭ-92(8Г) под условия применения (на базе производителя-оригинала или нашего завода в России).
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы адаптируем технические характеристики, типоразмеры и комплектацию ЖКЭ-92(8Г) под условия применения (на базе производителя-оригинала или нашего завода в России).
Информация проверена на актуальность: 31.08.26
Сведения о производителе и характеристиках актуальны.
Люди, которые искали Токарно-фрезерный станок с ЧПУ, также смотрели:
+5 фотоСтанок для полировки и шлифования изогнутых металлических труб
Модель: АШР-82(9У)
Станок для полировки изогнутых труб выполняет полирование и шлифование металлических трубных поверхностей. Он предназначен для финишной обработки криволинейных участков, сглаживания поверхности металла и улучшения внешнего вида металлических деталей. Конструкция машины выполнена из нержавеющей стали

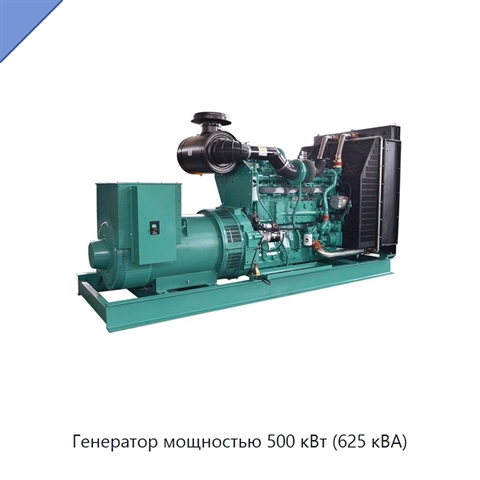

+4 фотоГенератор мощностью 500 кВт (625 кВА)
Модель: ЖИК-51(1Я)
Генератор имеет номинальную мощность 500 кВт/625 кВА. Номинальный ток составляет 900 А, номинальное напряжение — 400/230 В.

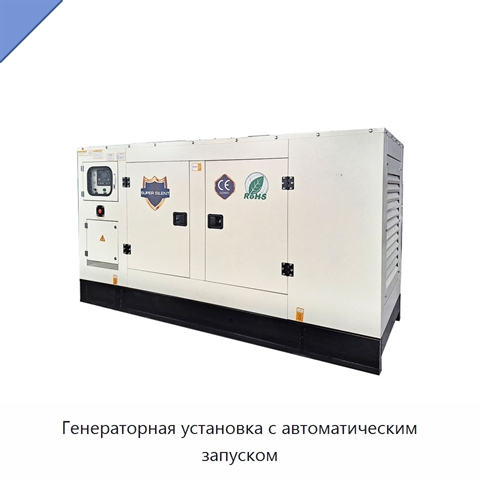

Генераторная установка с автоматическим запуском
Модель: ИКИ-88(4Э)
Генераторная установка рассчитана на номинальный ток от 9 до 3600 А. Варианты номинального напряжения: 440, 400, 380, 220, 230 и 110 В. Для охлаждения предусмотрены системы воздушного и водяного типа, а также охлаждающие рёбра. Доступны автоматический запуск и электрический запуск от источника посто

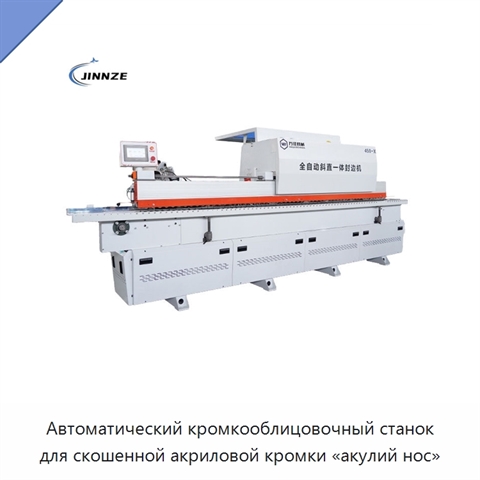

+5 фотоАвтоматический кромкооблицовочный станок для скошенной акриловой кромки «акулий нос»
