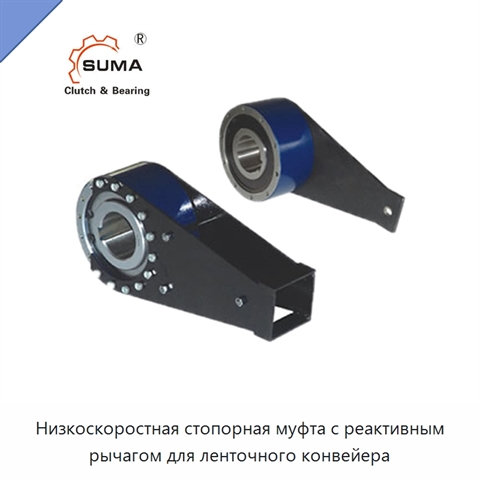

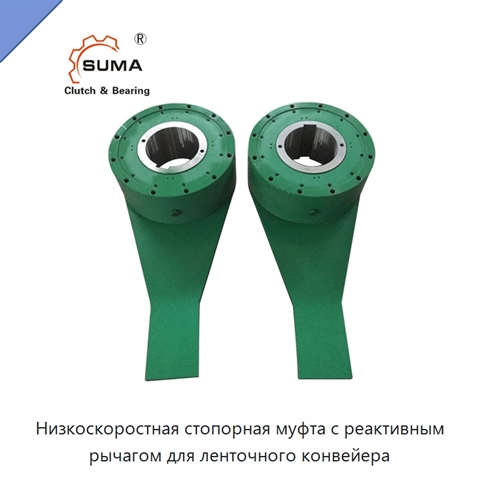

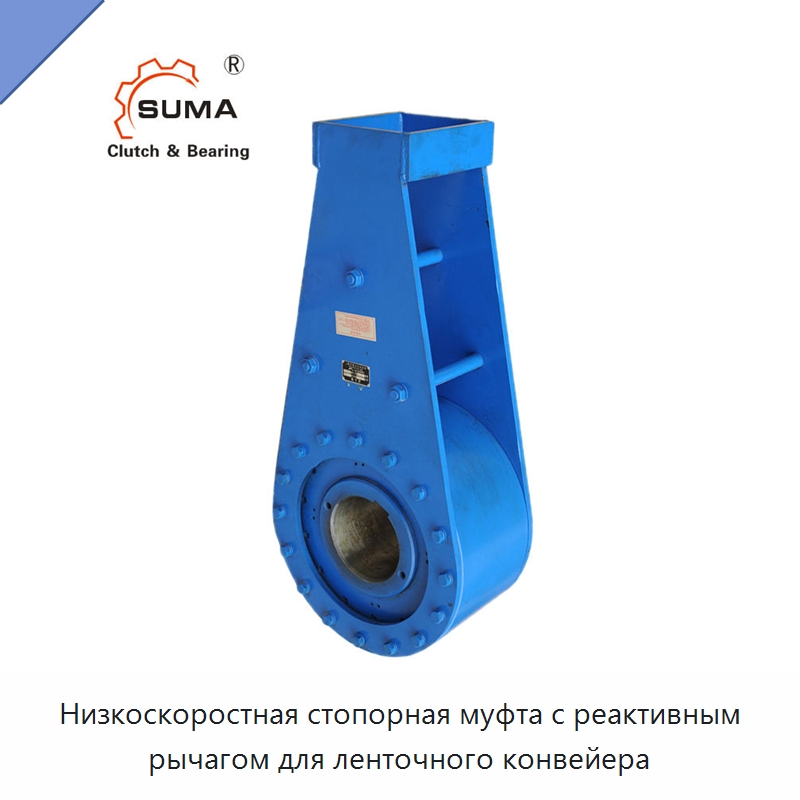

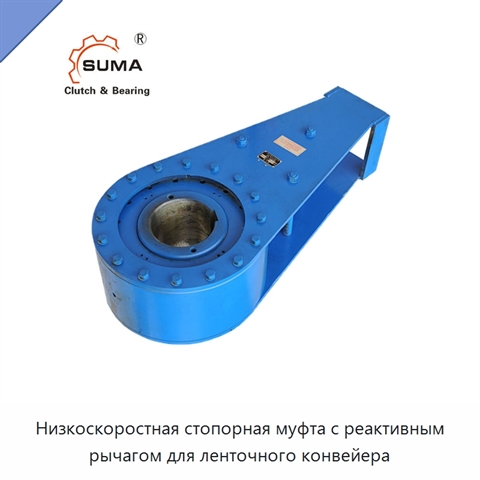

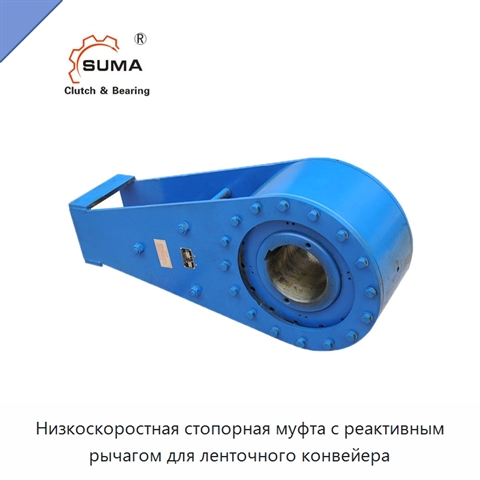

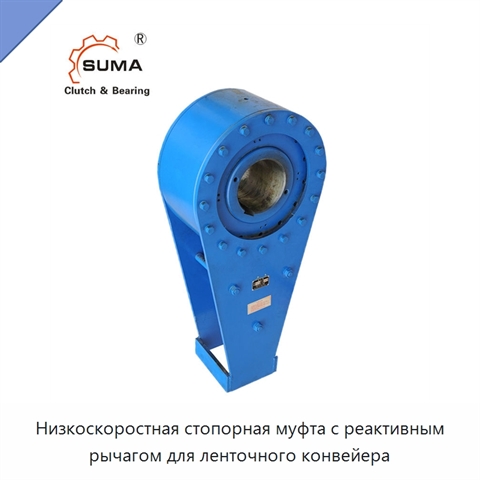

Низкоскоростная стопорная муфта с реактивным рычагом для ленточного конвейера

Низкоскоростная стопорная муфта имеет компактную конструкцию и небольшую массу. Для правильной установки направление стрелки на внутреннем кольце должно совпадать с направлением движения конвейерной ленты, а вал — иметь рекомендуемый допуск h7 или h8. Реактивный рычаг крепится болтом класса 11 т или выше; его поверхность выравнивается по боковой поверхности наружного кольца и очищается от пыли. Монтаж на вал выполняется с передачей усилия только на наружное кольцо и фиксацией призматической шпонкой. Применение клиновой шпонки, удары молотком по кольцам или пылезащитному колпачку и передача нагрузки на пылезащитную торцевую пластину не допускаются. При вращении вала конец реактивного рычага перемещается, поэтому его ход ограничивается только в направлении вращения с сохранением свободного пространства. Полная жёсткая фиксация конца рычага может деформировать внутреннюю часть муфты и повредить её элементы. Крупное исполнение с пластичной смазкой поставляется смазанным и не требует дополнительного обслуживания; одно из двух масляных отверстий располагается снизу для удаления смазки и очистки. В исполнении с масляной смазкой масло заменяется каждые два года.
