Артикул: 559-619
Модель: РТУ-97(5Н)
Секция: Дополнительная

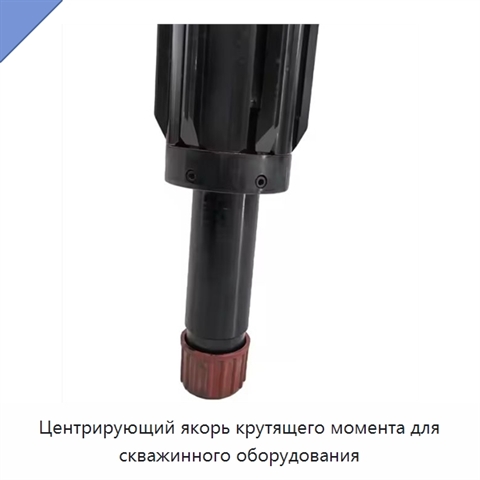

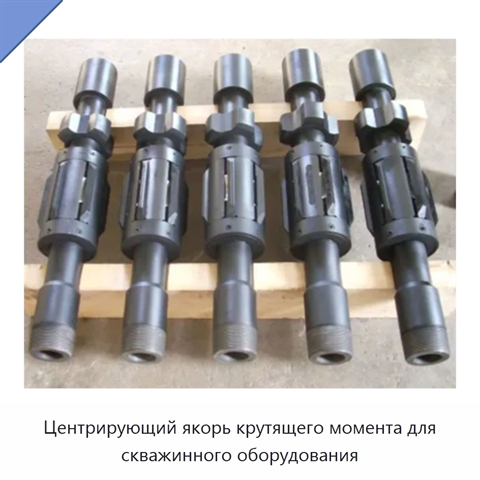

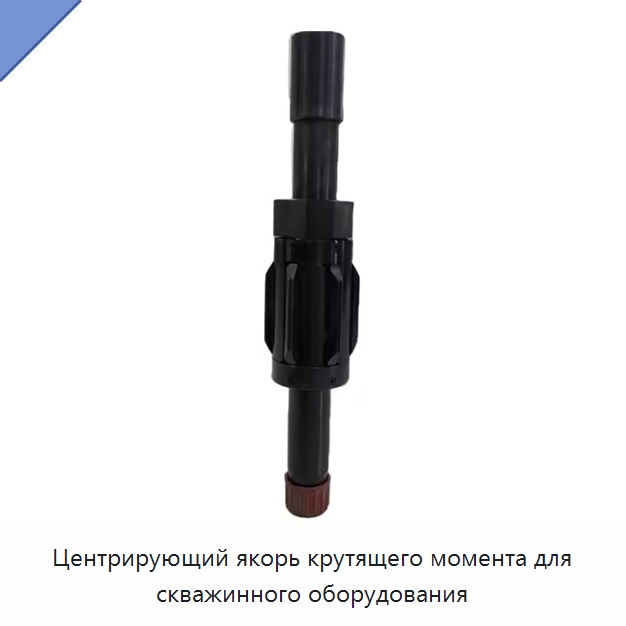

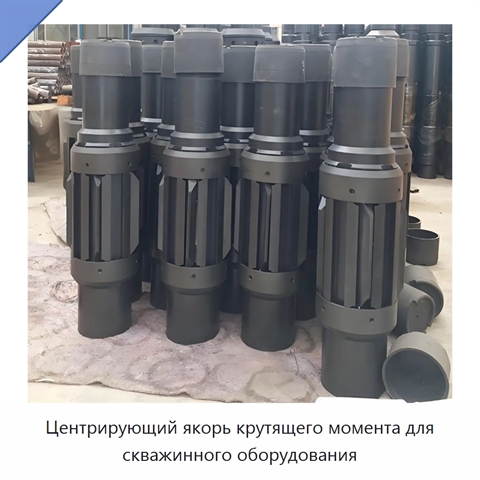

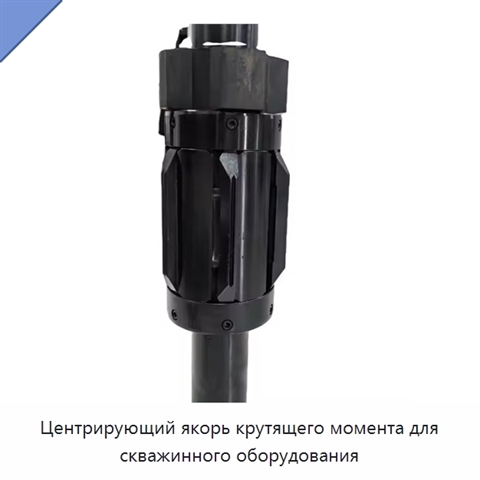

Центрирующий якорь крутящего момента для скважинного оборудования

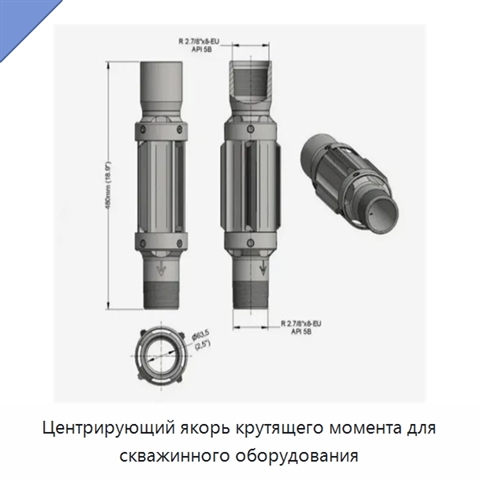

Конструкция включает одну плавающую плашку и две жесткие плашки, удерживающие якорь концентрично внутри обсадной колонны. Открытая байпасная зона создает кольцевое пространство для движения газа вверх по затрубному пространству; через инструмент могут проходить песок и гибкая труба. Подъем штанги с прорезями и заборных отверстий газосепаратора от внутренней поверхности обсадной колонны и песка способствует увеличению добычи. Наружный диаметр корпуса совпадает с наружным диаметром статора, поэтому песок не скапливается на инструменте, что облегчает извлечение из скважин с песчаными отложениями. Жесткие плашки образуют пространство для прокладки и защиты технологического кабеля и/или кабелей для разбавителя. Цельный приводной палец и плавающая плашка обеспечивают простую установку и освобождение прямым вытягиванием. Пружины обеспечивают стойкость к воздействию H2S. Восстановление инструмента выполняется на месте эксплуатации. Для типоразмера 168,275 мм максимальный наружный диаметр составляет 132 мм, минимальный байпасный проход — 72 мм, общая длина — 600 мм, соединение — 3-1/2NU, диапазон применяемых размеров — 145-153 мм.
Задать вопрос Искать на Baidu
Какую задачу решает якорь крутящего момента
Центрирующий якорь крутящего момента применяют в стволе скважины для фиксации колонны насосно-компрессорных труб и винтового насоса, предотвращая отвинчивание труб.
Характеристики РТУ-97(5Н)
Модель (по базе 91Т)РТУ-97(5Н)
Основные компонентысосуд под давлением
Отчёт об испытаниях оборудованияпредоставлен
Якорь крутящего момента - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации РТУ-97(5Н) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации РТУ-97(5Н) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Дата последней сверки данных: 11.10.26
Производитель и характеристики проверены.
Люди, которые искали Якорь крутящего момента, также смотрели:
+5 фотоТрубная головка для устьевого оборудования нефтяных скважин по API 6 А
Модель: ШИЛ-88(9Т)
Трубная головка включает трубную шпулю, задвижку, подвеску насосно-компрессорных труб, кольцевую прокладку и манометр. Предусмотрены фланцевое, шпилечное и зажимное соединения. Уплотнительная канавка выполнена с линейной сваркой нержавеющей сталью, что предназначено для увеличения срока эксплуатации
+5 фотоГоризонтальный одноцилиндровый поршневой грязевой насос двойного действия
Модель: ТФЮ-21(5А)
Грязевой насос представляет собой горизонтальный одноцилиндровый поршневой агрегат двойного действия с возвратно-поступательным движением. Он предназначен для подачи промывочной жидкости в скважину при бурении инженерно-геологическими буровыми установками, а также во взрывную скважину при геофизичес
+5 фотоУстройство для факельного розжига газов
Модель: ВБИ-95(8Ж)
Устройство факельного розжига имеет конструкцию, рассчитанную на надежную работу при выполнении предусмотренной операции. Изделие обеспечивает безопасное обращение с горючими и вредными газовыми выбросами и уменьшает их вредное воздействие на окружающую среду. Его исполнение связано с обеспечением б

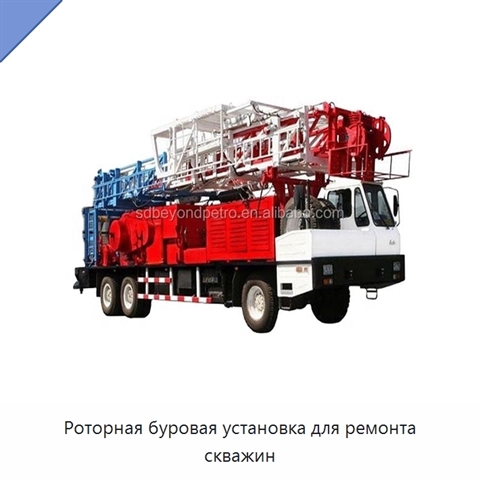

+5 фотоРоторная буровая установка для ремонта скважин
