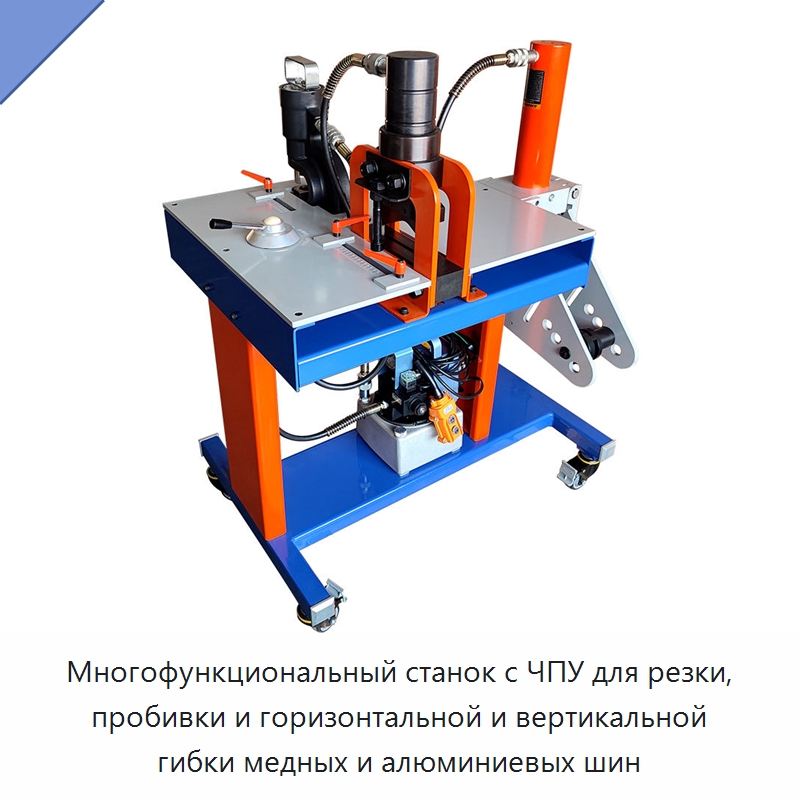

Многофункциональный станок с ЧПУ для резки, пробивки и горизонтальной и вертикальной гибки медных и алюминиевых шин

Многофункциональный станок с ЧПУ выполняет резку, пробивку отверстий, горизонтальную и вертикальную гибку медных и алюминиевых шин. Параметры питания составляют 220 В и 50 Гц, номинальное давление — 700 бар. Усилие резки достигает 25 т, усилие пробивки — 31 т, усилие гибки — 25 т. Допустимый размер шины при резке составляет 150 × 12 мм, при горизонтальной гибке — 125 × 16 мм, при вертикальной гибке — 125 × 12 мм. Диапазон угла гибки — от 1° до 120°, диапазон пробивки — 4–13 мм. Стандартные пробивные штампы имеют диаметры 10,5, 13,5, 17,5 и 20,5 мм. Оснастка для гибки включает штамп горизонтальной гибки, основание штампа вертикальной гибки и восемь штампов вертикальной гибки. Позиционная шкала служит для установки положения при пробивке, резке и гибке. Открытая рабочая платформа предотвращает перекос заготовки после гибки. После резки образуется гладкая поверхность с точным углом реза. Переключатель четырёхходового клапана задаёт положение для пробивки, резки и гибки, а педальный выключатель управляет подачей и возвратом масла. Размер рабочего стола составляет 910 × 660 × 1160 мм, масса станка — 153 кг.

Наименование производителя

OK-401 3 in 1 Cutting Punching Horizontal Bending Vertical Bending Multifunctional Busbar Processing Machine
