Сканирующий сонар кругового обзора

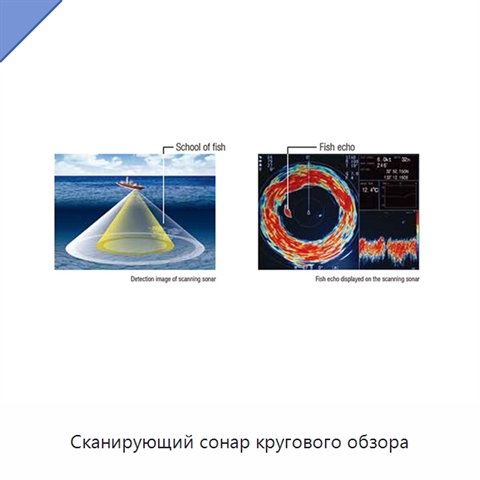

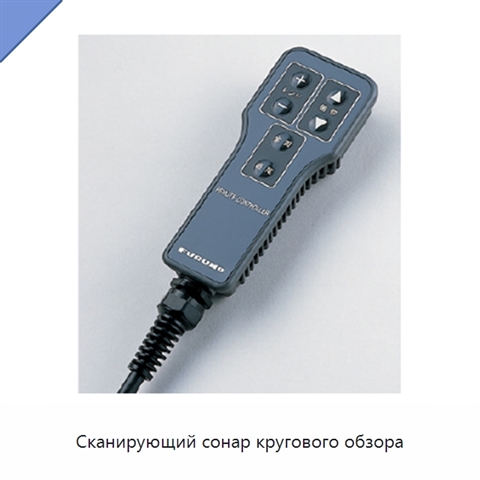

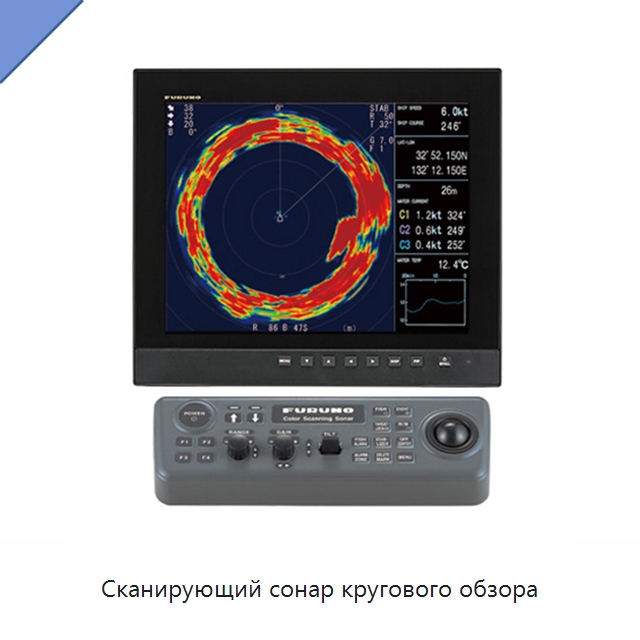

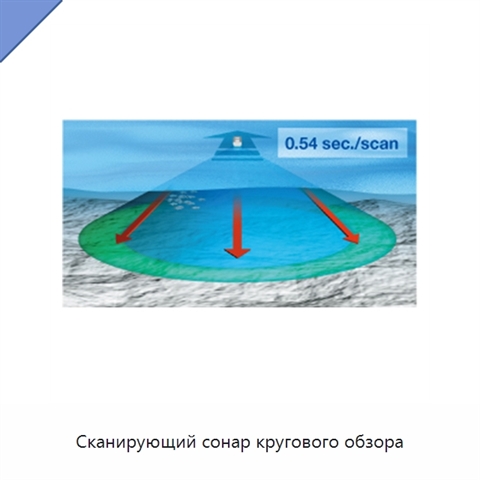

Сонар кругового обзора оснащён эргономичным блоком управления: команды оператора быстро обрабатываются, и соответствующая реакция сразу отображается на экране. Четыре пользовательские функции назначаются функциональным клавишам для ускорения настройки и работы. Дальность выбирается из значений 50, 85, 100, 200, 250, 300, 350, 400, 450, 500, 600, 800, 1000, 1200 и 1600 м. Для вывода данных предусмотрен цветной жидкокристаллический дисплей с диагональю 381 мм или монитор компьютера с разрешением 1024 × 768 пикселей. Эхосигналы отображаются в 16 цветах, а метки — в одном. Масса процессорного блока составляет 3,4 кг, приёмопередающего блока — 20 кг, блока управления — 3,5 кг; масса корпусного блока равна 70 кг при ходе 400 мм и 75 кг при ходе 600 мм. Преобразователь содержит множество элементов, одновременно передающих эхо во всех направлениях без вращения преобразователя. Изображение эха обновляется на дисплее сразу по последней обратной связи от преобразователя. Полный цикл сканирования занимает 0,54 с. Для обычного сонара с пошаговым круговым наведением при шаге 6° требуется 32 с, тогда как этот сонар даёт примерно в 60 раз больше информации. Быстрое сканирование уменьшает вероятность пропуска небольших изменений подводной обстановки и сокращает задержку перерисовки при частой регулировке дальности и наклона. Обзор охватывает 360° вокруг судна без слепых зон.

Наименование производителя

Origial Brand FULL-CIRCLE SCANNING SONAR CSH-8L MARK-2
