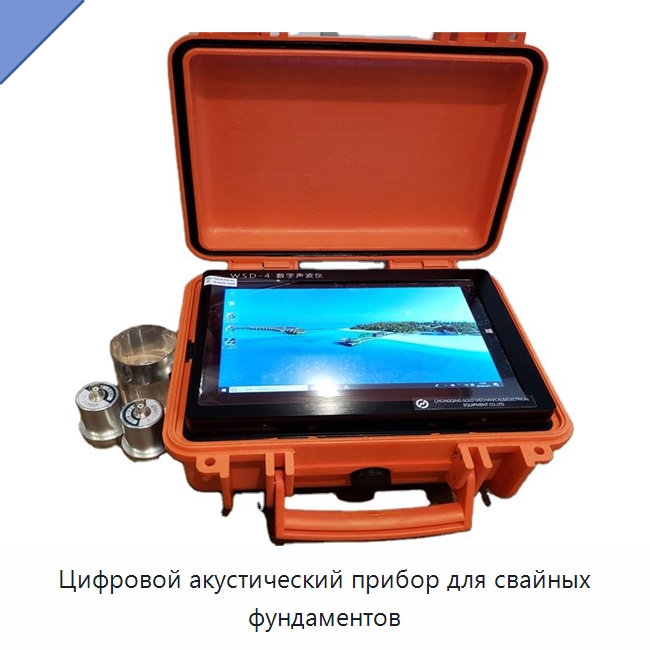

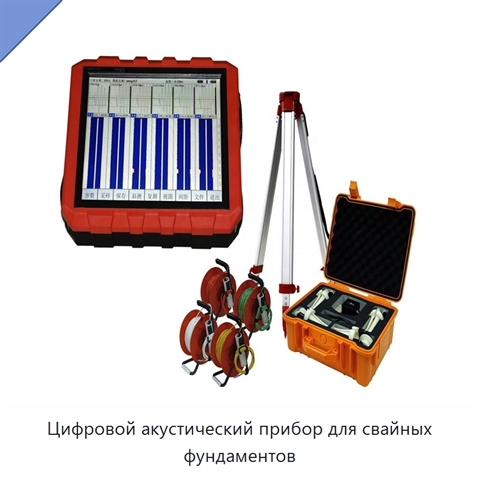

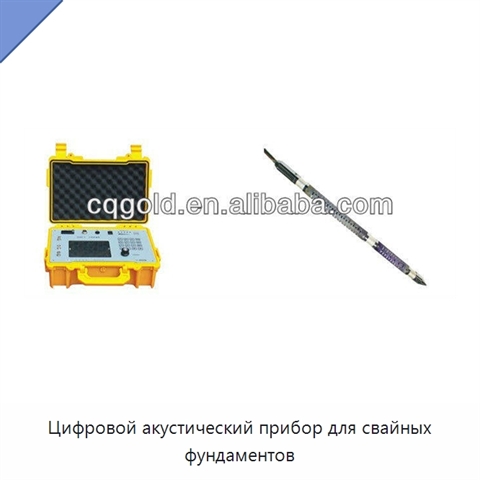

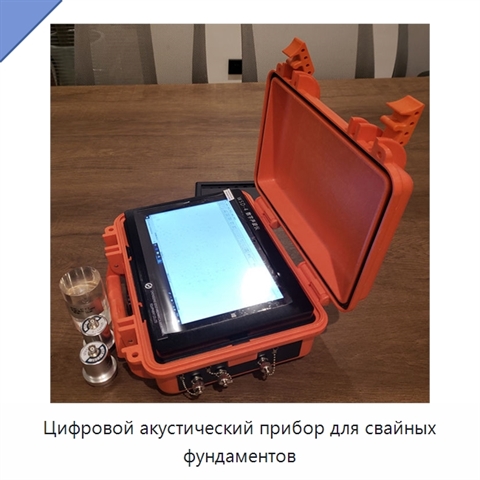

Цифровой акустический прибор для свайных фундаментов

Прибор выполнен на базе встроенного промышленного управляющего компьютера и крупномасштабной интегральной схемы. Герметичный корпус из алюминиевого сплава защищён от встряски, влаги и пыли. Автоматически считываются время прохождения звукового сигнала и амплитуда головной волны. Для подавления помех предусмотрены три полосовых окна и несколько фильтров верхних и нижних частот. Жидкокристаллический дисплей с подсветкой имеет разрешение 640 × 480 и пригоден для работы в условиях затемнения. Управление выполняется с помощью программного обеспечения, меню, прокрутки, клавиатуры или мыши. Флэш-память объёмом 128 МБ хранит данные и осциллограммы, которые можно напрямую копировать. Прибор имеет два приёмных канала и один передающий канал, 12-разрядный аналого-цифровой преобразователь, интервал дискретизации от 0,1 до 3276,7 мкс и длину выборки 1K, 2K или 4K. Режимы посылки: одиночный, непрерывный, сигнальный и внешний; уровни посылки: 10 %, 20 % … 70 %. Полоса пропускания доступна в диапазонах 10 Гц–5 кГц, 10 Гц–500 кГц и 10 кГц–500 кГц. Разность времени прохождения измеряется в диапазоне 0–32767 × Δt с точностью ±0,1 мкс, а амплитуда сигнала — в диапазоне от −20 до 84 дБ с точностью 1,0 %. Передающее напряжение имеет значения 100, 250, 500, 750 и 1000 В, ширина передачи составляет от 1 до 500 мкс. Предусмотрены порты USB, последовательный порт, порт мыши и порт клавиатуры. Масса прибора составляет 4,8 кг, рабочая температура — от −10 до +40 °C при относительной влажности 85 %, размеры — 260 × 230 × 170 мм.
