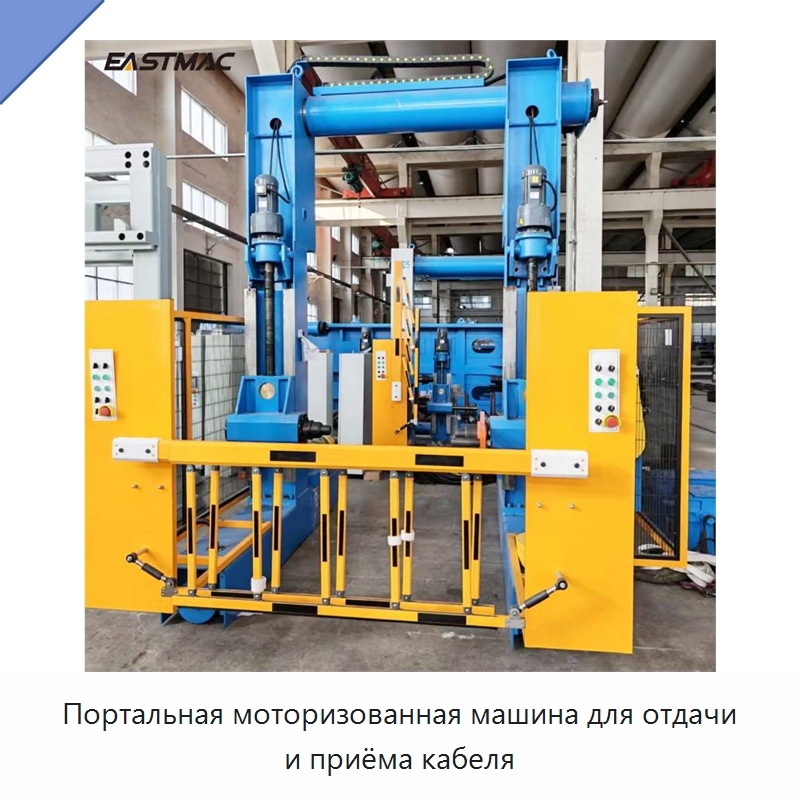

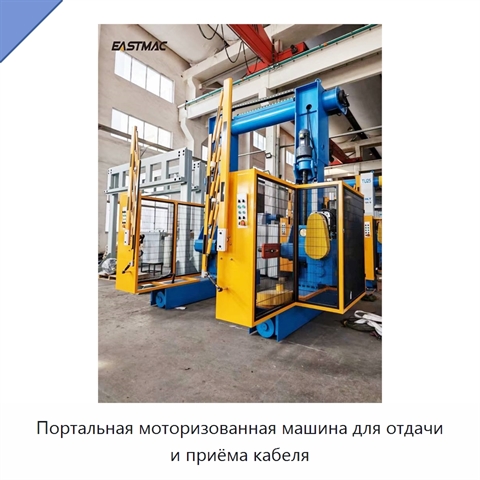

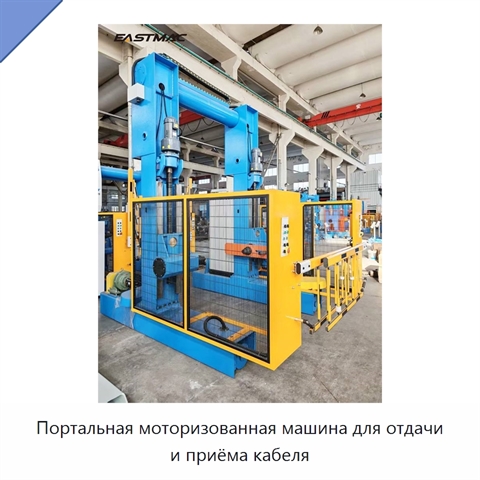

Портальная моторизованная машина для отдачи и приёма кабеля

Портальная конструкция перемещается по напольным рельсам. Загрузка и выгрузка катушек выполняются без центрального шпинделя с помощью верхней зажимной втулки. Два шпинделя обеспечивают раздельный или одновременный подъём, механическую и электрическую защиту; сменные цапфы предназначены для катушек различных типов. Телескопическая поперечина втулочного типа оснащена защитой от перегрузки при зажиме и освобождении катушки. Механизм перемещения с устройством центрирования обеспечивает выровненную отдачу кабеля. Двигатели переменного тока для подъёма, перемещения и зажима имеют мощность соответственно 3 кВт, 2,2 кВт и 1,5 кВт. Главный привод включает двигатель с регулированием частоты мощностью 15 кВт, трёхскоростной редуктор и частотный преобразователь. Система регулирования натяжения поддерживает постоянный крутящий момент. Потенциометры служат для настройки скорости, натяжения и шага поперечного перемещения. Предусмотрены пошаговое движение вперёд и назад и вывод данных. Система управления включает программируемый логический контроллер и сенсорный экран. Наружный диаметр катушек составляет 1600–3150 мм, ширина катушек — 1180–2300 мм, максимальный диаметр кабеля — 120 мм, максимальная масса катушки — 20 т. Электропитание выполняется от сети 400 В, 50 Гц. Конструкция оснащена двусторонним ограждением, кнопочной станцией с пружинным возвратом и устройством защиты от запутывания.
