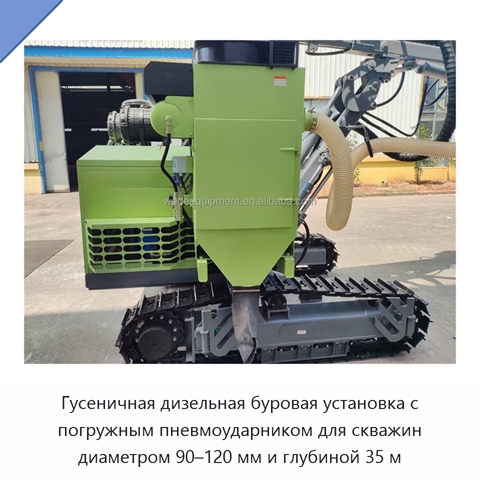

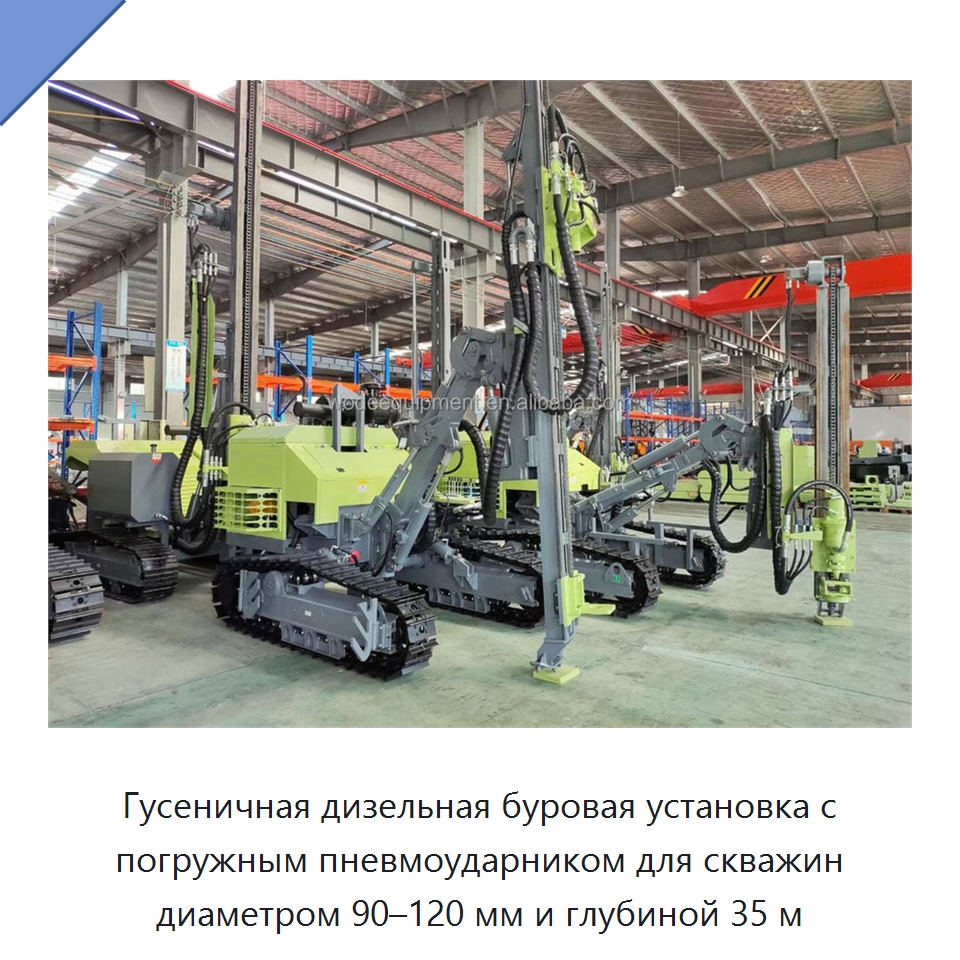

Гусеничная дизельная буровая установка с погружным пневмоударником для скважин диаметром 90–120 мм и глубиной 35 м

Гусеничная буровая установка сочетает погружное пневмоударное и вращательное бурение на открытых разработках. Внутри погружного пневмоударника поршень, приводимый сжатым воздухом, многократно ударяет по долоту. Бурильная колонна с пневмоударником и долотом одновременно вращается и подаётся в породу, дробя её на мелкие частицы. Сжатый воздух выносит шлам и пыль вверх по кольцевому пространству между бурильной колонной и стенкой скважины. По мере углубления к колонне добавляются бурильные трубы. Установка бурит скважины диаметром 90–120 мм и глубиной 35 м в породах твёрдостью F=6–20. Максимальный крутящий момент составляет 2500 Н·м, частота вращения — 0–140 об/мин. Вращательная головка оснащена двумя гидравлическими двигателями и поддерживает два гидравлических диапазона скорости. Мощность дизельного двигателя составляет 78 кВт, объём бака для дизельного топлива — 70 л. Рабочее давление находится в диапазоне 0,7–1,8 МПа, расход воздуха — 10–18 м³/мин. Магазин рассчитан на 6+1 бурильную штангу; размеры штанг — Ø64/Ø76×3000 мм или Ø64/Ø76×2000 мм. Применяются погружные пневмоударники размером 3″ и 4″. Складная гусеничная рама снабжена системой выравнивания, а направляющая установлена под наклоном. Скорость передвижения составляет 0–3 км/ч, преодолеваемый уклон — 35°, дорожный просвет — 450 мм. Габариты установки составляют 5550×2290×2600 мм, масса — 5300 кг. Для удаления пыли используется 12-элементный сухой пылеуловитель.

Наименование производителя
