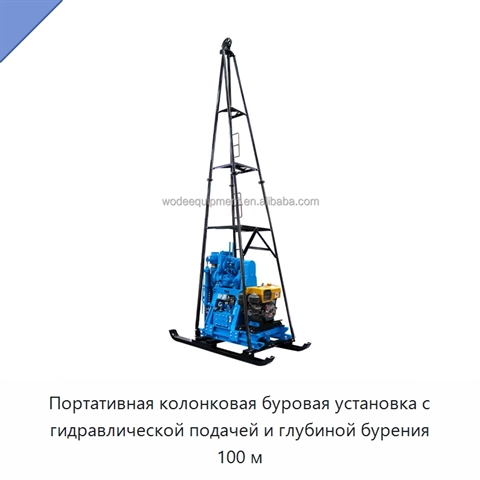

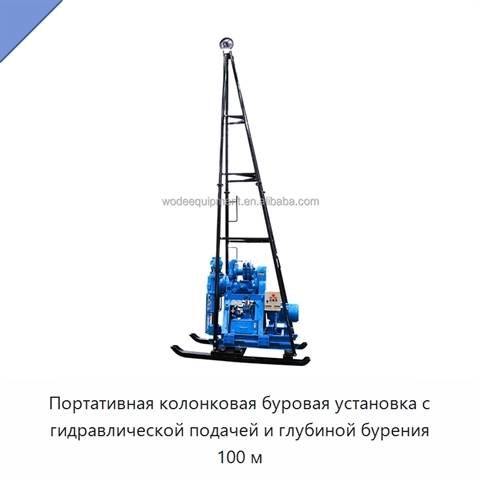

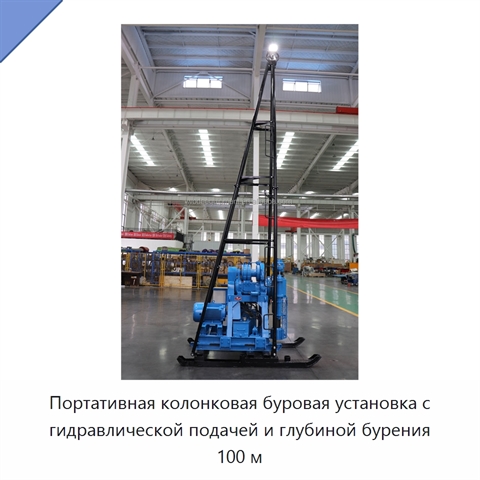

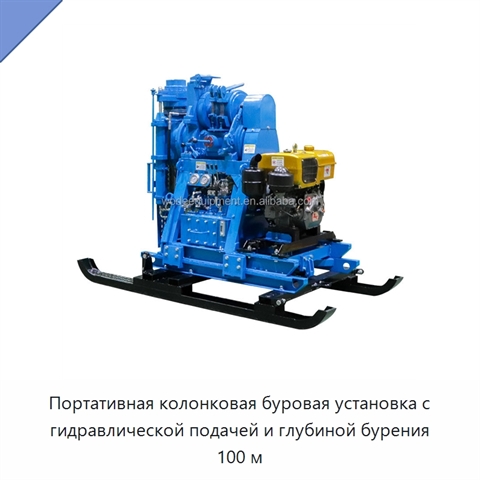

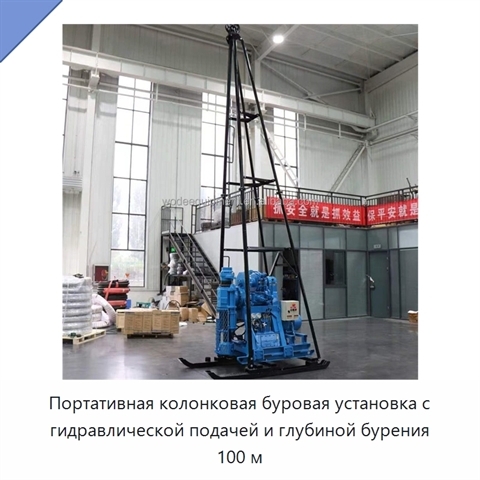

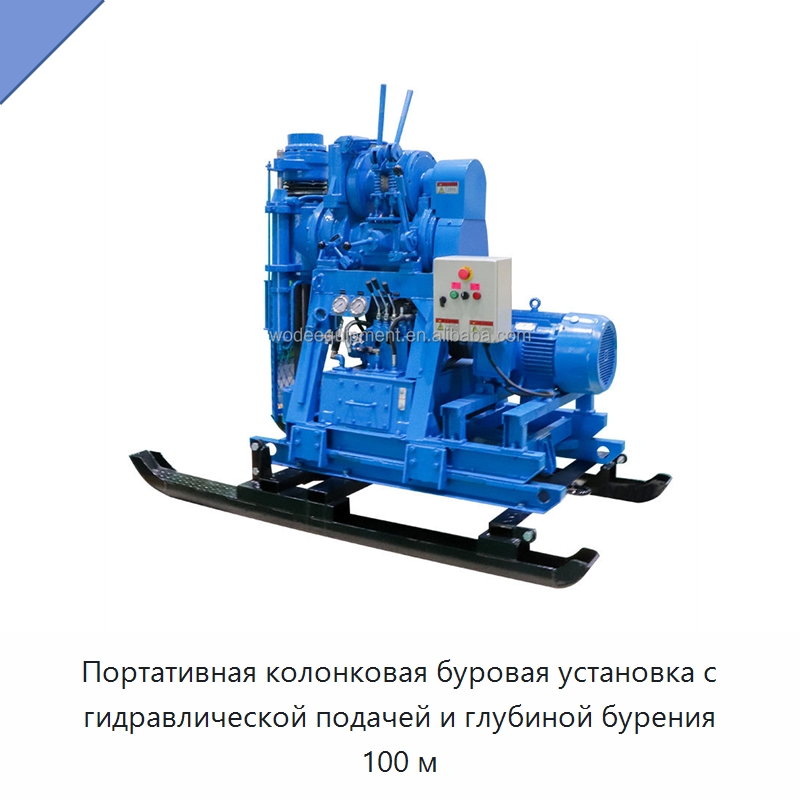

Портативная колонковая буровая установка с гидравлической подачей и глубиной бурения 100 м

Портативная колонковая буровая установка смонтирована на стальных салазках и предназначена для алмазного колонкового бурения при исследовании грунта. В состав входят трансмиссия, лебёдка, буровая головка, сдвижное основание, гидробак с органами управления, тяговые шкивы и четырёхстоечная мачта. Глубина бурения с обсадной трубой NW составляет 100 м, диаметр бурения — 92 мм. Буровая головка имеет шпиндельную конструкцию и гидравлическую подачу, поворачивается для наклонного бурения и обеспечивает угол бурения 360°. Ход подачи равен 500 мм. Частота вращения шпинделя составляет 91, 340 или 524 об/мин, при реверсе — 77 об/мин. Крутящий момент на этих режимах равен соответственно 79, 21 или 14 кгс·м, при реверсе — 93 кгс·м. Два гидроцилиндра обеспечивают бесступенчатое регулирование подачи и развивают направленное вверх усилие 5580 кгс при давлении 103 бар (105 кгс/см²). Патрон — ручной, трёхкулачковый. Трансмиссия со скользящими шестернями имеет три передачи вперёд и одну назад, главная муфта сцепления — однодисковая сухая. Органы управления располагаются справа в стандартном исполнении и слева в опциональном. Барабан лебёдки оснащён планетарным редуктором; тормоз и муфта включаются ручными кулачковыми рычагами с переходом через мёртвую точку. Грузоподъёмность лебёдки составляет 1500 кг, средняя скорость каната — 17, 65 или 101 м/мин. Барабан вмещает стальной канат диаметром 10 мм и длиной 35 м либо диаметром 12 мм и длиной 25 м. Пластинчатый насос переменной производительности подаёт 25 л/мин при 1500 об/мин, объём масляного бака составляет 30 л. Гидравлическое сдвижное основание перемещает буровой узел на 370 мм к устью скважины или от него. Три тяговых шкива облегчают перемещение установки между скважинами. Стойки четырёхстоечной мачты закреплены на салазках и имеют раскрепление на трёх уровнях; высота подъёма составляет около 5,6 м. Мачта изготовлена из стальных труб диаметром 60 мм спереди и 48 мм сзади. Диаметр коронного шкива равен 280 мм, масса мачты — 170 кг. Габариты мачты составляют 1250 мм по ширине, 1260 мм по длине и 5750 мм по высоте от поверхности грунта до верхней точки коронного шкива. Габариты установки — 1140 × 2186 × 1585 мм, масса с салазками и силовым агрегатом — 1300 кг.
