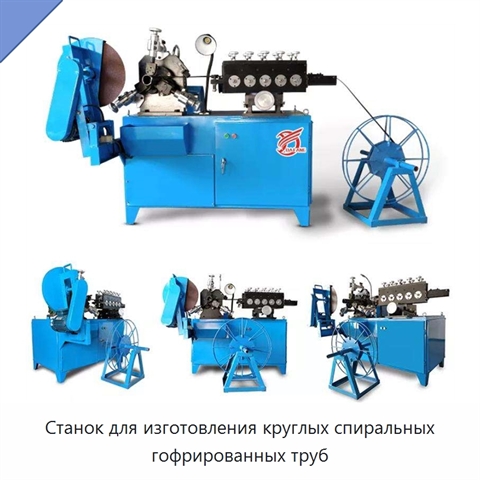

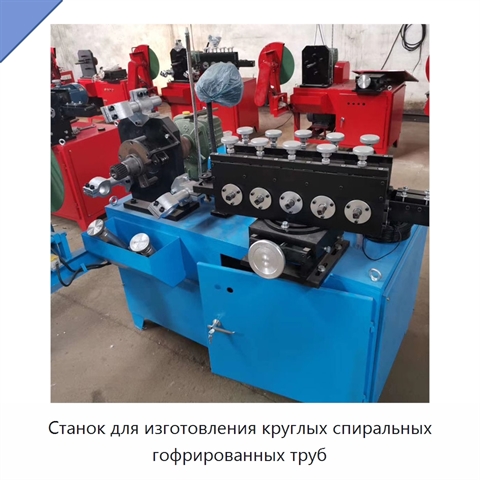

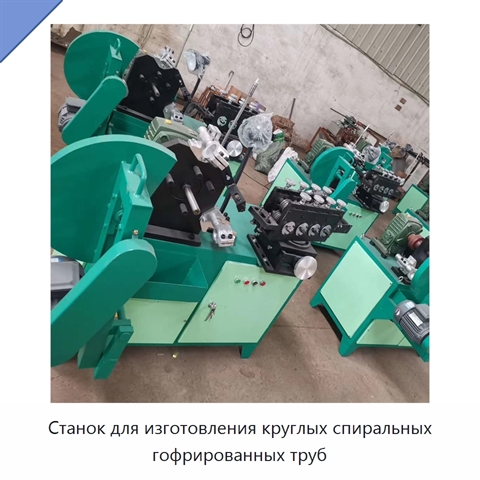

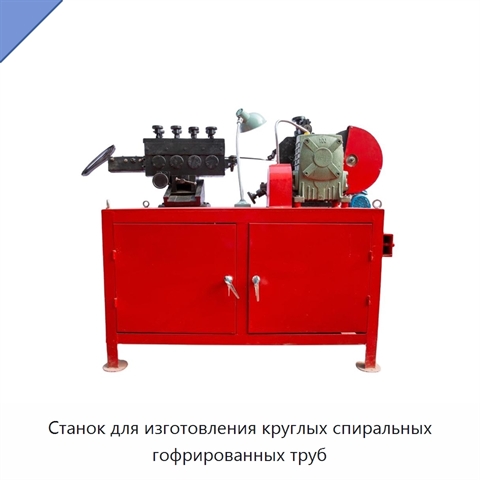

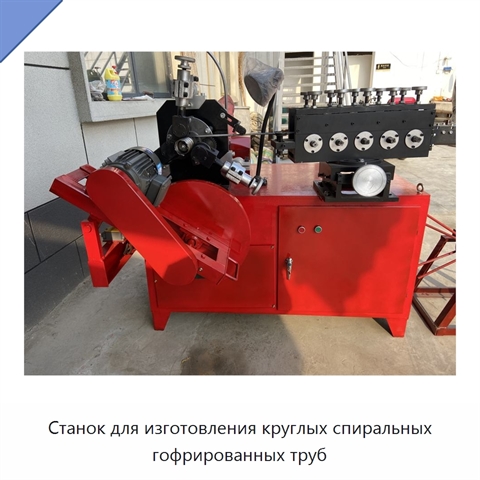

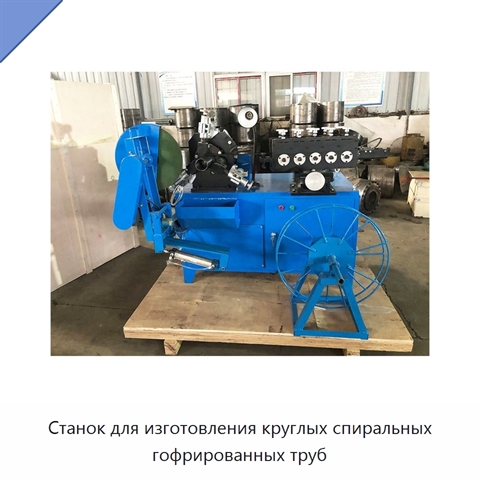

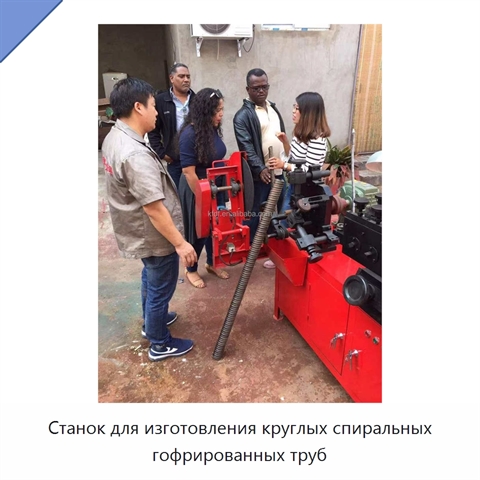

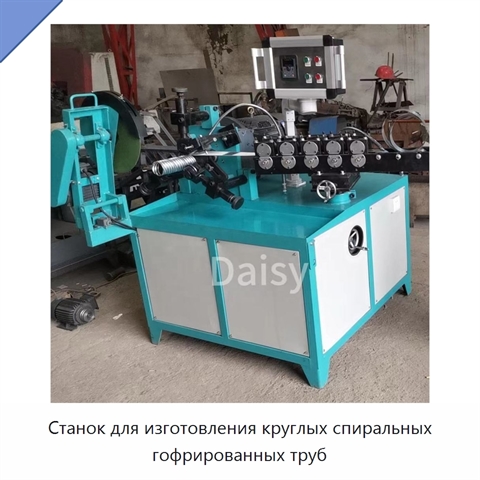

Станок для изготовления круглых спиральных гофрированных труб

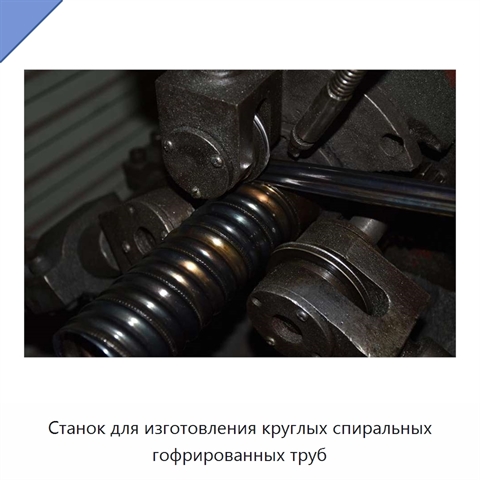

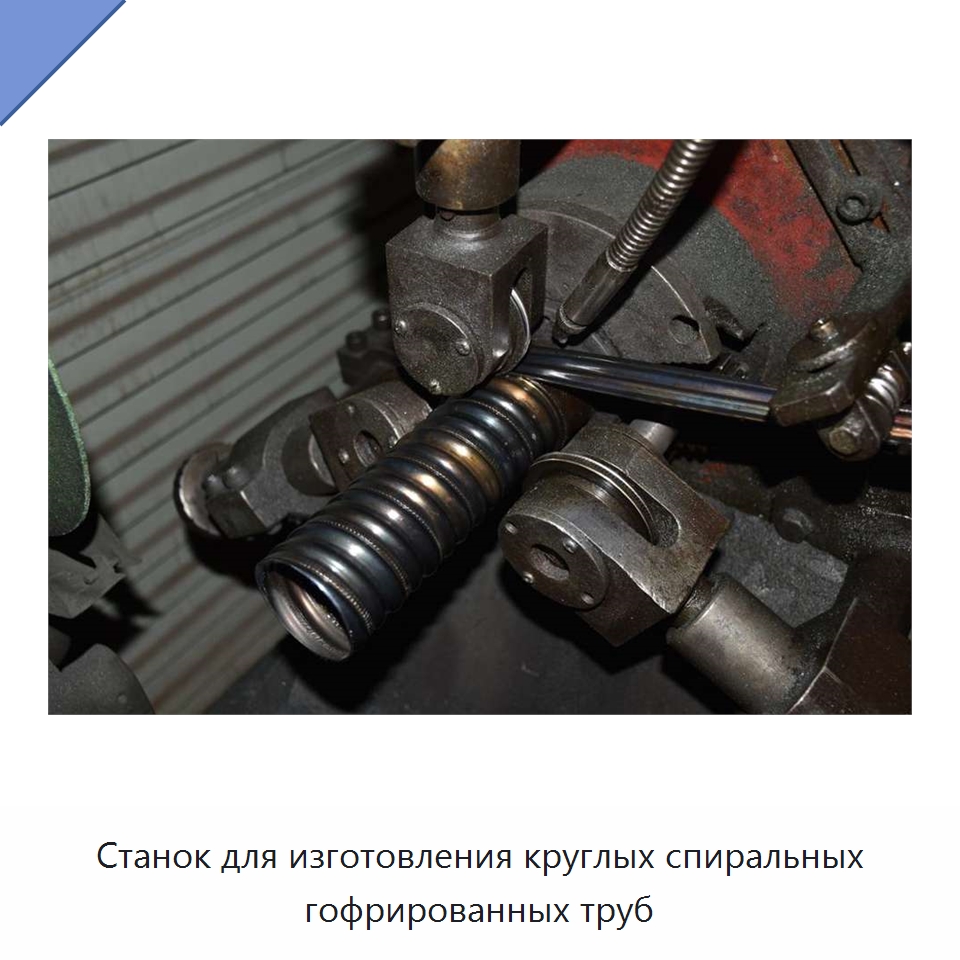

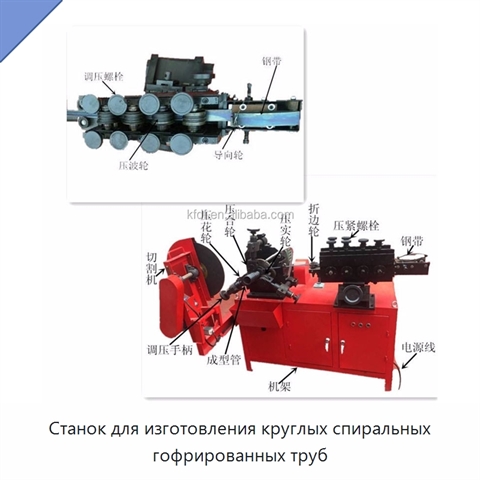

Станок предназначен для изготовления металлических гофрированных труб, образующих оставляемые каналы в предварительно напряжённом бетоне. В качестве сырья используется рулон оцинкованной или холоднокатаной стали. Стальная полоса толщиной 0,23–0,4 мм и шириной 36 мм проходит через ванну с латексным маслом и направляющий узел, контролирующий направление подачи. Четыре комплекта роликов формуют на полосе двойную волну с полукруглым профилем: левую кромку загибают вверх, а правую — вниз. Затем полоса проходит через фланцевое колесо, тиснильное колесо с прямыми зубьями и уплотняющее колесо. Загнутые кромки сцепляются с обеих сторон и уплотняются, образуя плотно соединённую спиральную гофрированную трубу. Непрерывная навивка продолжается до получения требуемой длины. При контакте переднего конца трубы с концевым выключателем станок автоматически останавливается, после чего трубу отрезают резаком. Готовая труба имеет круглое сечение и гофрированную поверхность. Скорость производства составляет 1–5 м/мин, габаритные размеры станка — 1100 × 800 × 1400 мм.
