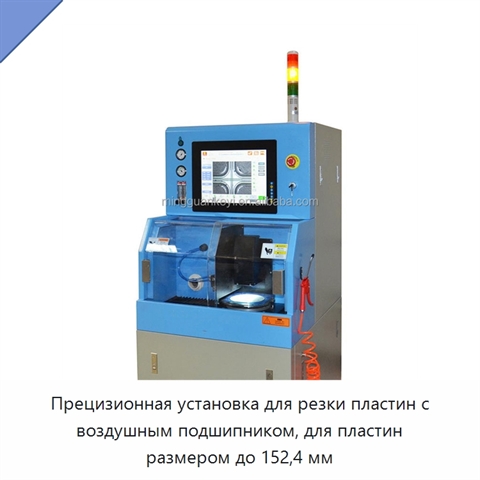

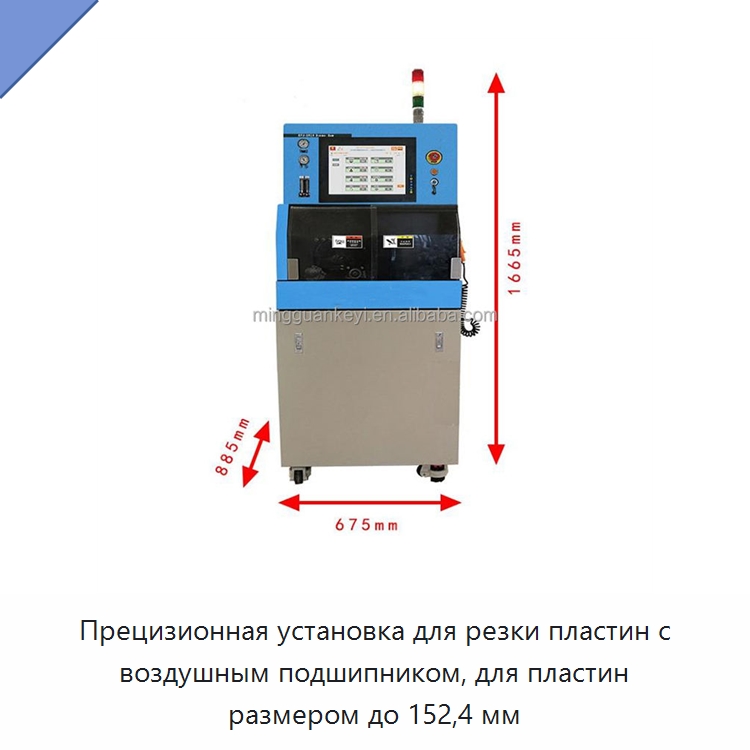

Прецизионная установка для резки пластин с воздушным подшипником, для пластин размером до 152,4 мм

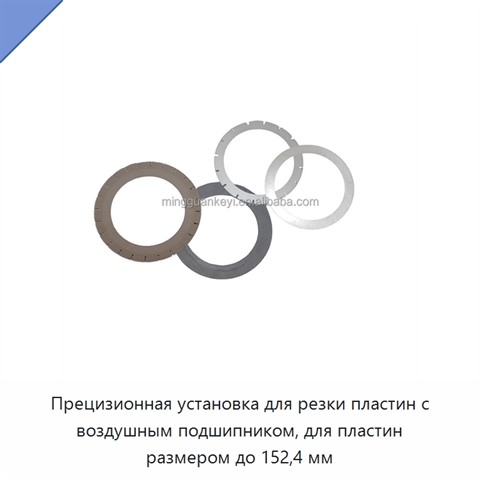

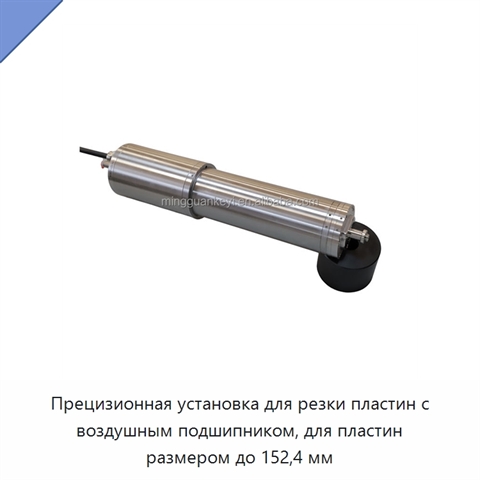

Прецизионная установка для резки пластин оснащена промышленной компьютерной системой управления, сенсорным ЖК-монитором промышленного класса диагональю 381 мм и функцией контроля состояния в реальном времени. Скорость шпинделя регулируется в диапазоне 3000–50000 об/мин, выходная мощность шпинделя составляет 1,5 кВт. Ход резки по оси X равен 240 мм, диапазон скорости оси X — 0–400 мм/с; ход резки по оси Y составляет 165 мм. Точность одного шага по оси Y — 0,003 мм на 5 мм, максимальная погрешность по этой оси — 0,005 мм на 160 мм. Точность повторного позиционирования по оси Z составляет 0,001 мм, размер режущего инструмента по оси Z — от 50 до 60 мм. Угол поворота оси тета составляет 320°, разрешение — 1 угловая минута; ее привод выполнен на DD-моторе. Для освещения предусмотрены кольцевой светодиодный источник и коаксиальная подсветка, а также автоматическая фокусировка микроскопа, коллимация и быстрое выравнивание. Однофазное переменное питание имеет напряжение 220 В, мощность установки составляет 3 кВт. В комплект входит пара стандартных фланцев для режущего диска с внутренним диаметром 40 мм, наружным диаметром 50,8–60 мм и толщиной 0,035–0,35 мм. Для охлаждения шпинделя предусмотрен интерфейс под шланг 6 мм и рекомендован циркуляционный охладитель с точностью регулирования температуры ±2 °C; охлаждающая вода для резки подается при давлении не менее 0,3 МПа и расходе не менее 3 л/мин. Пневматическая система требует безмасляного воздуха без воды и примесей; линия подключается к осушителю и фильтру. Масса установки составляет 500 кг, габариты — 675 × 885 × 1665 мм.
