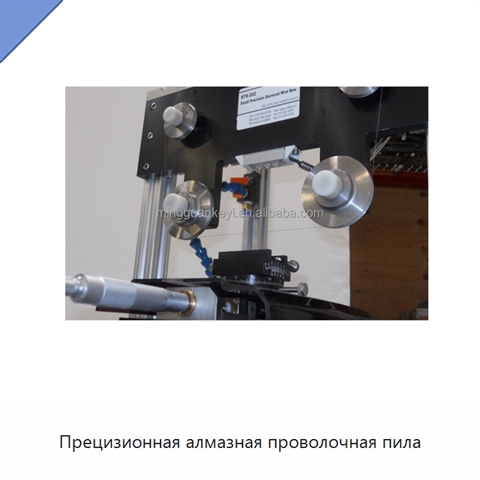

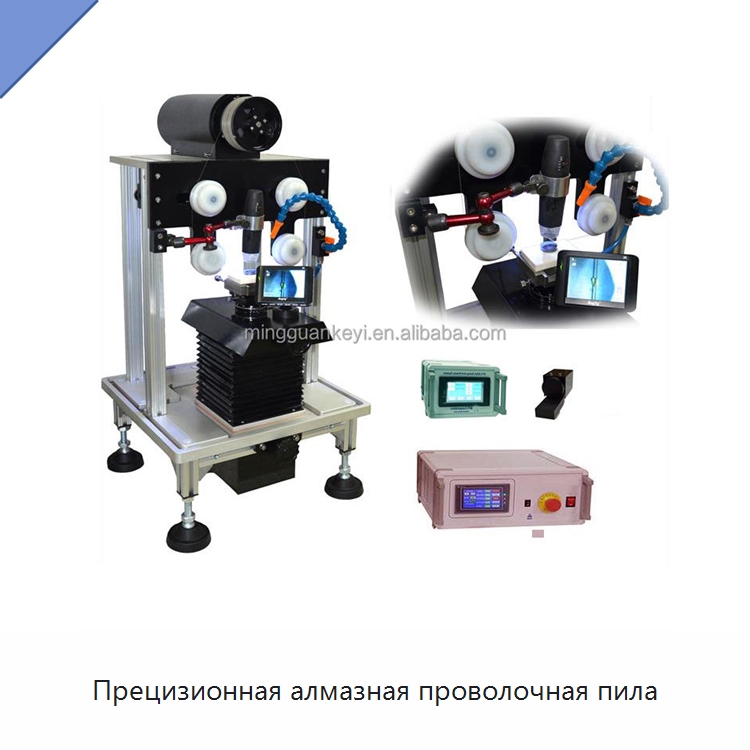

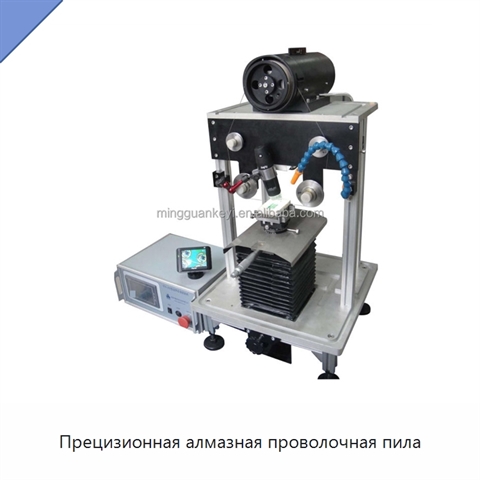

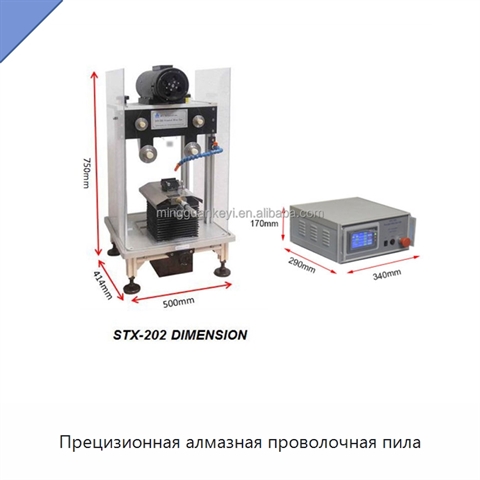

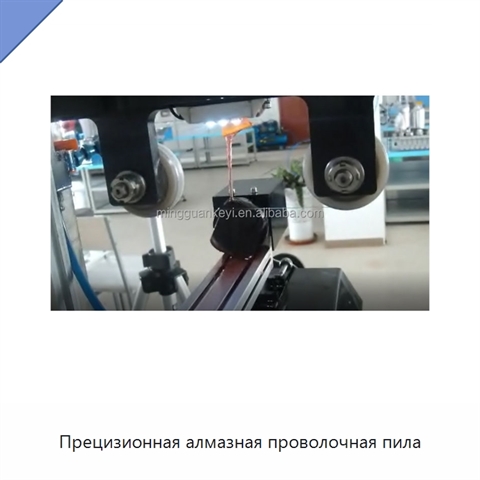

Прецизионная алмазная проволочная пила

Оборудование выполняет резку с низким уровнем напряжений круглых образцов диаметром до 50,8 мм или квадратных образцов толщиной до 50 мм; для некоторых прочных материалов доступны срезы толщиной до 0,06 мм. Наблюдение через микроскоп помогает точно выбрать положение начала прохода и рассматривать мелкие детали, невидимые невооружённым глазом. Монитор не входит в поставку: модуль подключается к мобильному устройству через приложение. Литий-ионный аккумулятор обеспечивает до 5 часов непрерывной работы, а дистанционное наблюдение по беспроводному соединению доступно на расстоянии до 5 м; увеличение составляет 10–200 крат. Поворотно-вращательное приспособление имеет независимый контроллер; угол качания регулируется в пределах ±23°, частота достигает 20 качаний в минуту, максимальная скорость вращения составляет 30 об/мин. Качание или вращение заготовки во время обработки повышает эффективность и качество поверхности. Пневматический механизм натяжения поддерживает стабильное усилие и совместим с алмазной проволокой диаметром 0,12–0,5 мм; необходим компрессор, настроенный на 2,068–2,758 бар. Опциональный цифровой регулятор давления работает в диапазоне 0–8,963 бар с точностью ±3 % полной шкалы, а стальная пружинная система дополнена сигнализацией обрыва. Моторизованный стол автоматически перемещается по оси Z на 50 мм и по оси Y на 50 мм с управлением цифровой панелью. Двухкоординатная площадка поворачивается в горизонтальной плоскости на 360° и наклоняется на ±10°. Подача регулируется от 0,01 до 40 мм/мин, обратный ход — от 1 до 100 мм/мин; частота вращения шпули выбирается в диапазоне 1–260 об/мин. Глубина резания составляет 0,1–50 мм, позиционная точность — ±0,01 мм. Сенсорный контроллер задаёт скорость перемещения проволоки, скорость хода по оси Z и ширину по оси Y. Конструкция из алюминиевого сплава отличается компактными габаритами; режим качания с одним режущим элементом допускает настройку длины от 5 до 15 мм, причём после обрыва оставшийся материал можно использовать. Прозрачные пластиковые пластины предотвращают разбрызгивание охлаждающей жидкости. Водяной насос входит в оснащение и предназначен для охлаждения алмазного режущего элемента; в качестве теплоносителя применяют антикоррозионное масло или воду для радиаторов. На одну установку используется не более 15 м расходного материала, а в комплект входят катушка размером 0,35 мм × 20 м и камень для восстановления остроты. Чашка для масла расположена за шпульным приводом; перед первым использованием в неё добавляют 10–15 капель противоизносного масла. Шпульный двигатель рассчитан на ток 3 А и крутящий момент 1,8 Н·м. После каждого цикла устройство очищают, особенно при применении водопроводной воды, чтобы предотвратить коррозию. Оборудование сертифицировано по CE.

Наименование производителя

Precision Diamond Wire Saw With Swing Rotary Sample Fixture and Microscope Monitor - STX-202P, STX-202P Diamond Wire Saw with Swing Rotary Sample Holder and Microscope Monitoring
