Артикул: 207-889 Модель: САГ-54(2Н) Секция: Дополнительная

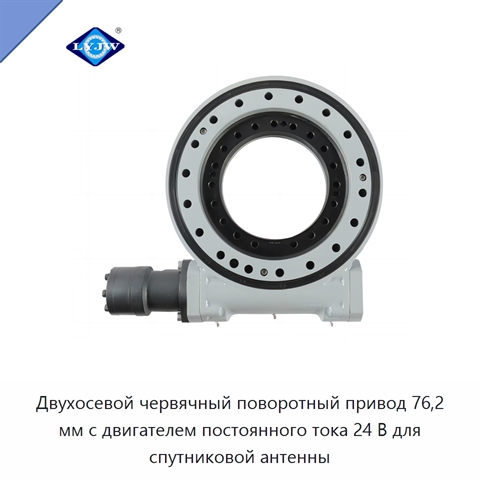

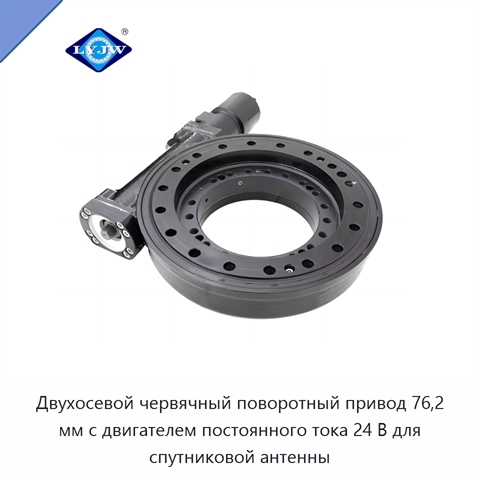

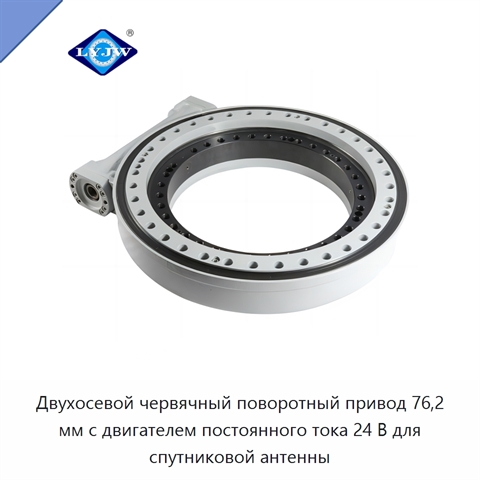

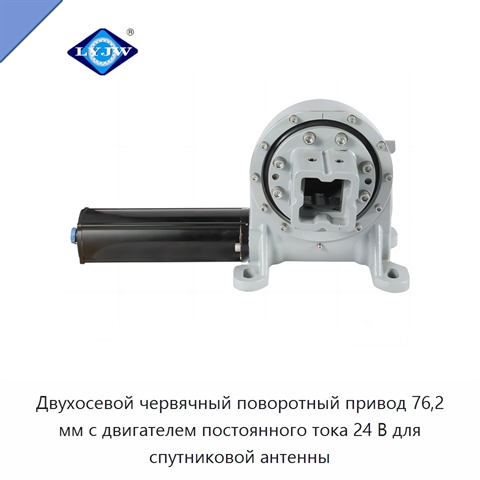

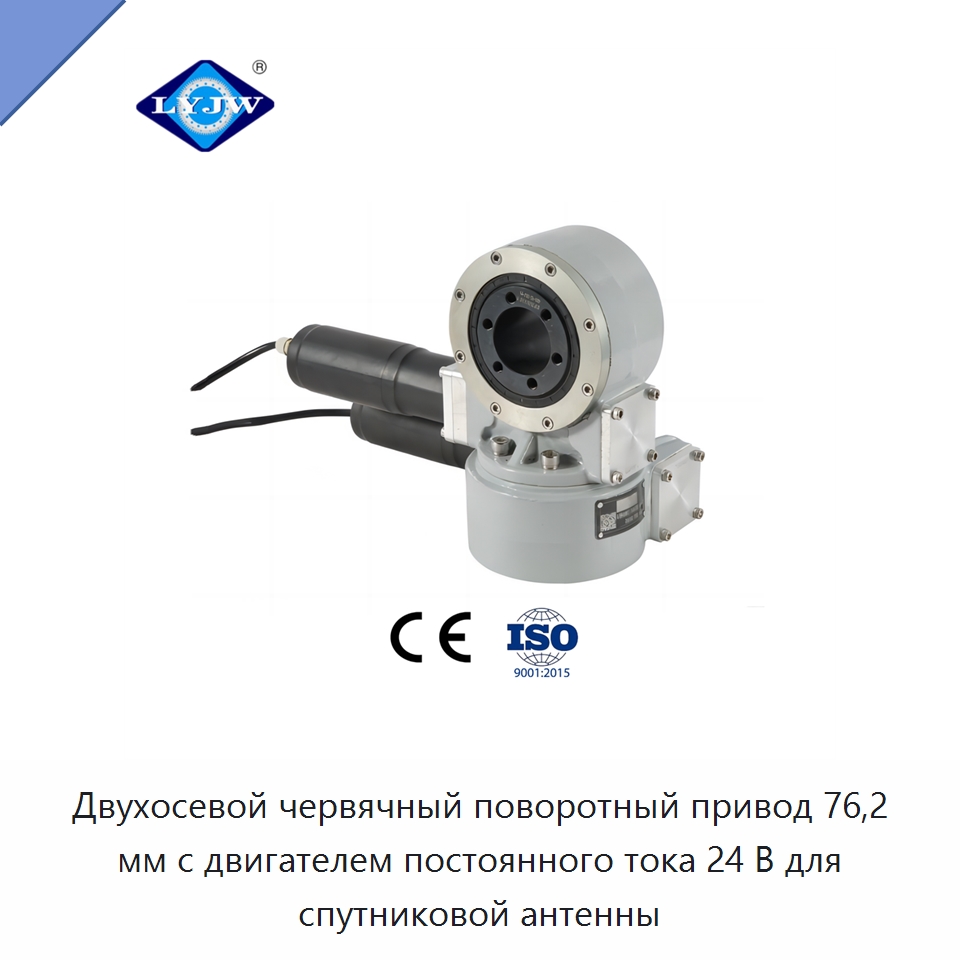

Двухосевой червячный поворотный привод 76,2 мм с двигателем постоянного тока 24 В для спутниковой антенны

Двухосевой червячный поворотный привод размером 76,2 мм предназначен для спутниковой антенны и системы слежения за Солнцем. Двигатель постоянного тока 24 В вращает червячный вал. Наружное кольцо опорно-поворотного подшипника поворачивается и передаёт крутящий момент через фланец, а внутреннее кольцо остаётся закреплённым в корпусе. Привод рассчитан на радиальные или осевые нагрузки. Выходной крутящий момент составляет 446 Н·м, опрокидывающий момент — 1100 Н·м, удерживающий крутящий момент — 2000 Н·м. Частота вращения на выходе равна 1 об/мин, передаточное отношение — 62:1, КПД — 40 %. Для монтажа применяются болты M10. Степень защиты — IP65. После термообработки зубчатое и червячное колёса приобретают высокую твёрдость и износостойкость; срок службы может достигать 25–30 лет. Зубья шлифуются, а червяк проходит специальную обработку для точной подгонки зазора. Применяется конструкция с двухкромочным каркасным масляным уплотнением. Компактное исполнение упрощает монтаж. *

*) Описание товара приведено в редакции, предоставленной иностранным производителем. Инженеры отдела 91Т уже запланировали техническую и эстетическую редактуру. В скором времени мы проверим технические нюансы, уточним характеристики и терминологию и доработаем текст, чтобы описание САГ-54(2Н) отвечало на большинство вопросов, а его назначение, возможности и область применения были понятны и доступны. Если вопрос актуален сейчас — просто задайте его нам.

Наименование производителяPromotion Best Price 24V DC Motor for Solar Tracker Double Shaft Slewing Drive SE17 SDE17 SDD17 SVH17 Slewing Ring Type, 3'' Inch Dual Axis Rotation Gear Slewing Drive SDE3 for Satellite Antenna
Задать вопрос Искать на Baidu

Какую задачу решает двухосевой поворотный привод 76,2 мм

Двухосевой поворотный привод применяется в системах слежения за Солнцем и в составе спутниковых антенн.
Поворот по двум осям

Характеристики САГ-54(2Н)

Модель (по базе 91Т)САГ-54(2Н)
Особенностичетырёхточечный контакт
Варианты зубчатого венцатолько наружное зацепление
Тип уплотненийкорпус
Типопорно-поворотный подшипник
Двухосевой поворотный привод 76,2 мм - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации САГ-54(2Н) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).

Дата последней проверки актуальности данных: 16.08.26

Данные о производителе и характеристиках проверены.
