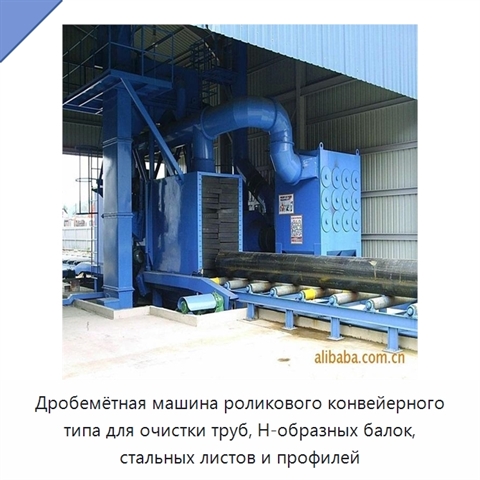

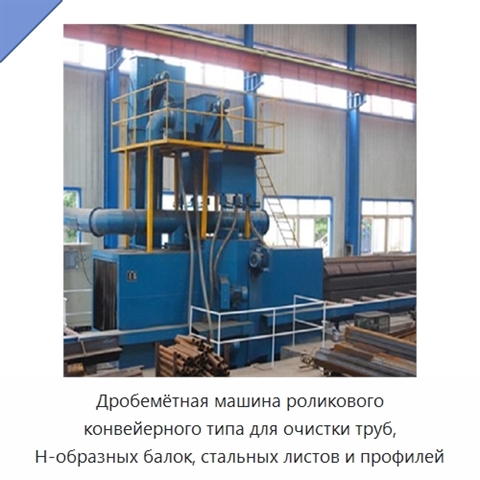

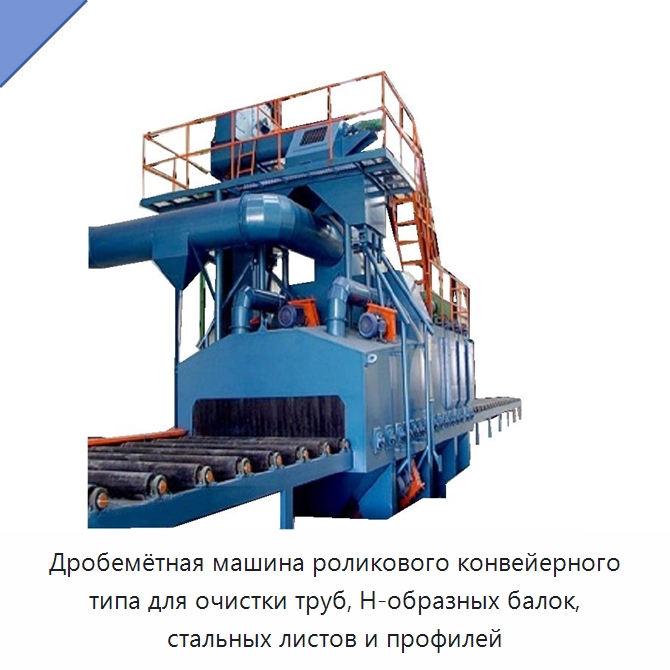

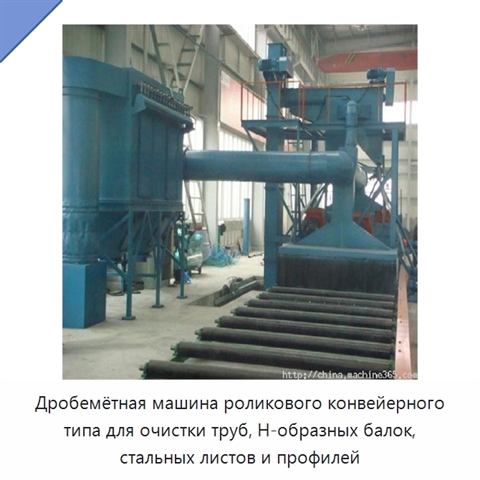

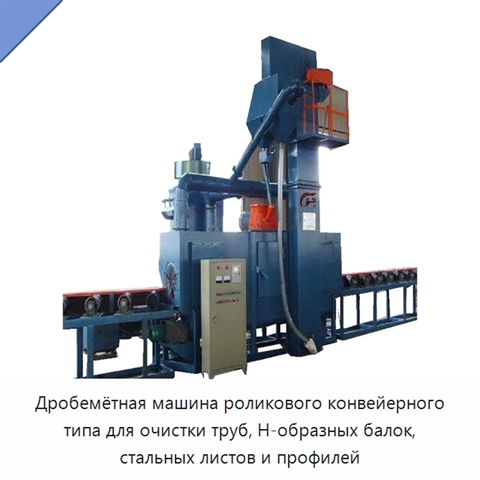

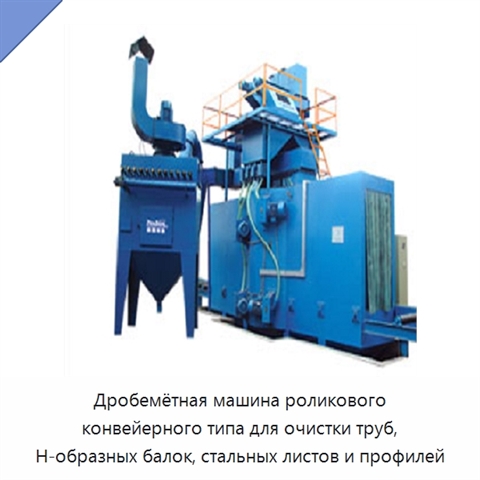

Дробеструйная машина с роликовым конвейером для труб, двутавров, листов и стальных конструкций

Дробеструйная машина с роликовым конвейером очищает поверхности сварных элементов стальных конструкций, труб, двутавров, листов и других профилей от очагов ржавчины, окалины и сварочного шлака. Обработка снижает сварочные напряжения и подготавливает сталь к нанесению лакокрасочного покрытия, повышая его качество и коррозионную стойкость поверхности. Машина принимает заготовки шириной × высотой не более 800 × 1800 мм и длиной 3000–12000 мм. Восемь дробемётных аппаратов расположены сверху, снизу, справа и слева; производительность дробеметания составляет 8 × 200 кг/мин, частота вращения — 2940 об/мин, скорость дроби — 73 м/с, мощность приводов — 8 × 11 кВт. Центробежные рабочие колёса предварительно разгоняют дробь, после чего поток проходит через ориентирующее окно вдоль лопаток и направляется на заготовку. Длина входного и выходного роликовых конвейеров составляет по 12000 мм, а длина конвейера внутри камеры — 6100 мм. Конвейер выдерживает нагрузку 1000 кг/м и перемещает заготовки со скоростью 0,5–5 м/мин. Система транспортирования дроби имеет производительность 120 т/ч. Мощность привода продольного шнекового конвейера равна 5,5 кВт. Ковшовый элеватор мощностью 7,5 кВт поднимает дробь со скоростью 1,5 м/с и производительностью 120 т/ч. Полнозавесочный сепаратор шириной 2000 мм и мощностью привода 4 кВт сочетает воздушное разделение с просеиванием, отделяя пыль, фрагменты окалины, разрушенную дробь и крупные частицы. Диаметр применяемой стальной дроби составляет 0,8–1,2 мм. Фильтрационная система пылеудаления работает с обратной продувкой и оснащена 12 складчатыми цилиндрическими фильтрующими элементами общей площадью 240 м². Нановолоконный фильтрующий материал обеспечивает эффективность улавливания пыли более 99,99 %, в том числе частиц диаметром 0,5 мкм. Расход воздуха составляет 15000 м³/ч, скорость воздуха у проёма — менее 5 м/с, а концентрация выбросов — менее 120 мг/м³. Центробежный вентилятор создаёт давление 2022 Па при мощности 15 кВт; мощность вентилятора системы очистки также составляет 15 кВт. Общая мощность машины — приблизительно 140 кВт. На обоих концах дробеструйной камеры установлены комбинированные заслонки из пружинной стали и износостойкой резины, препятствующие разлёту дроби. Устройства у выходных проёмов сдувают оставшуюся на заготовках дробь, а пыль от наружной очистки сложных деталей отводится системой пылеудаления. Контроллер с регулирующими клапанами управляет подачей и расходом дроби, а скорость роликов изменяется преобразователем во время работы. Лопатки, делитель дроби и ориентирующая втулка изготовлены из износостойкого высокохромистого сплава. Ресурс лопаток составляет 1500 ч, делителя дроби и ориентирующей втулки — по 2000 ч; поворот втулки изменяет направление дробеструйного потока.
