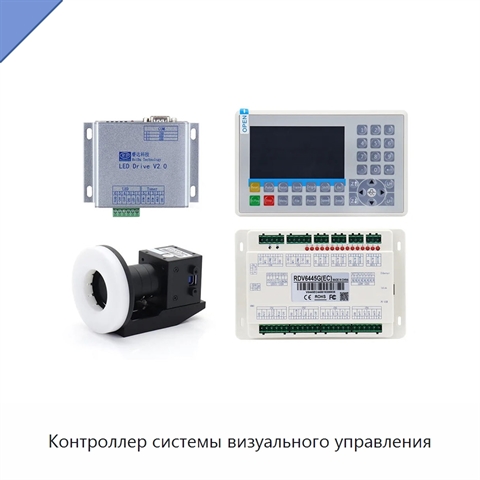

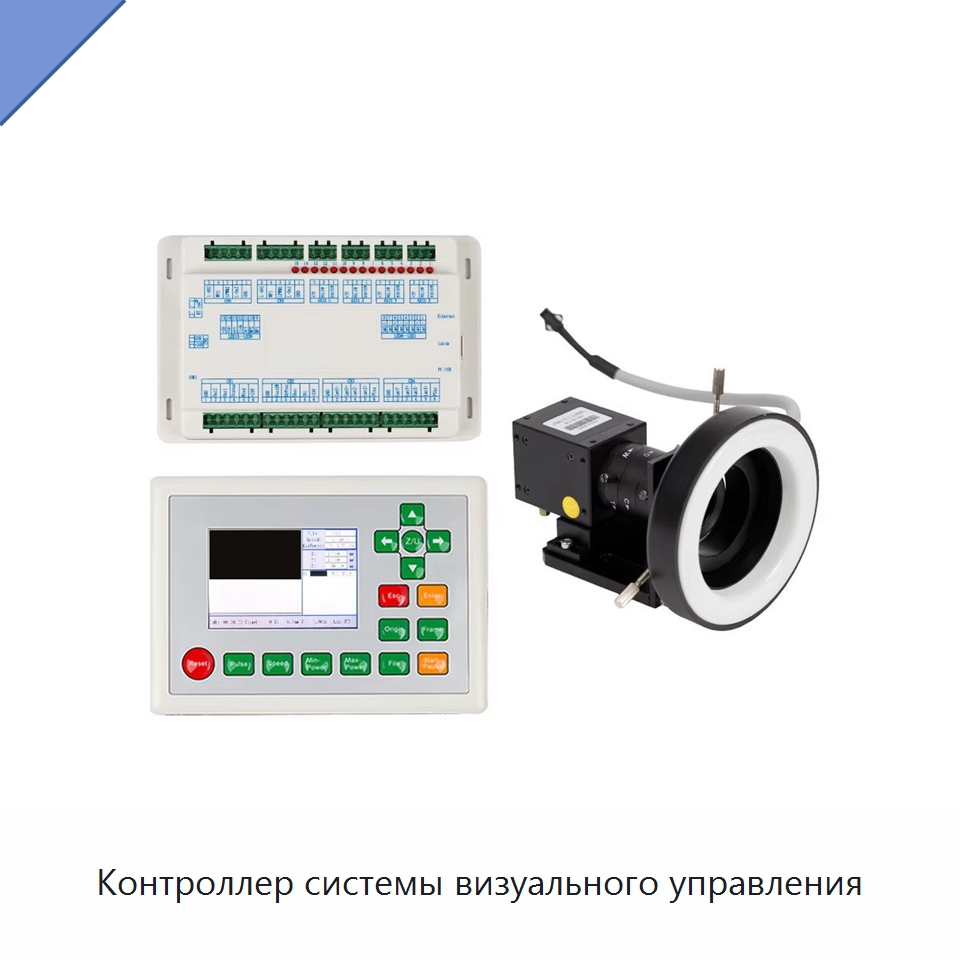

Контроллер системы визуального управления

Контроллер системы визуального управления работает на платформе управления движением и поддерживает алгоритмы распознавания графических изображений и позиционирования. Он формирует сигнал управления лазером и обеспечивает регулируемое аналоговое напряжение в диапазоне 0–5 В. Частота ШИМ составляет от 2 до 50 кГц, коэффициент заполнения настраивается от 1 до 99 %. Доступны сигналы «импульс + направление» и «импульс ±» с выбором активного фронта; максимальная частота импульсов составляет 500 кГц. Точность линейной, круговой и Б-сплайн-интерполяции составляет ±0,5 импульса. Скорость обработки изображений превышает 25 кадров/с, а время позиционирования и распознавания одного изображения составляет менее 50 мс. Можно использовать камеру с разрешением 2,0 Мп. Поддерживаются позиционирование по характерному изображению и маркерным точкам. Передача данных выполняется с проверкой для сохранения точности при высокой скорости обмена. Предусмотрен выбор панелей управления с различными сигналами и размерами, а также адаптивное планирование траектории.

Наименование производителя

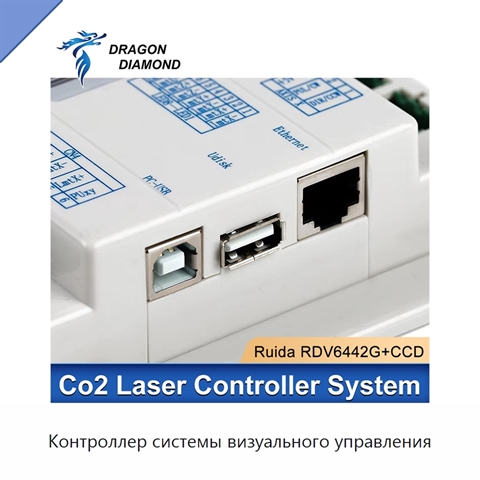

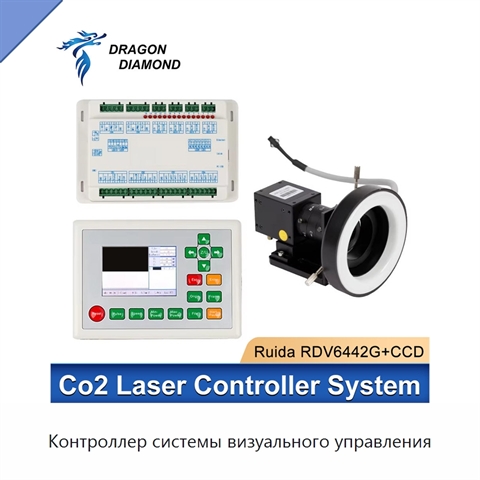

Ruida RDV6442G RDV6445 CCD Visual RDVision Laser Control System RDV6442G CCD Controller for Laser Cutting Engraving Machine
