Артикул: 204-890 Модель: ЖУТ-58(9Г) Секция: Дополнительная

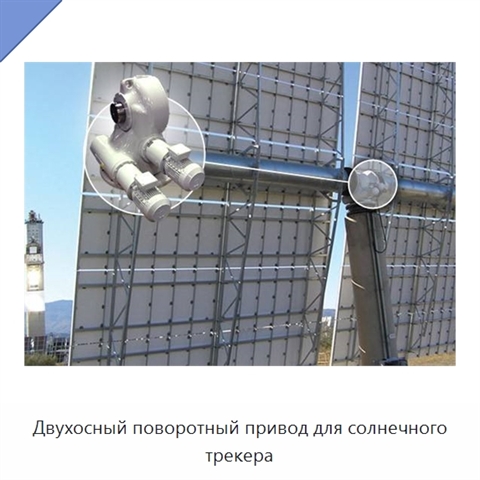

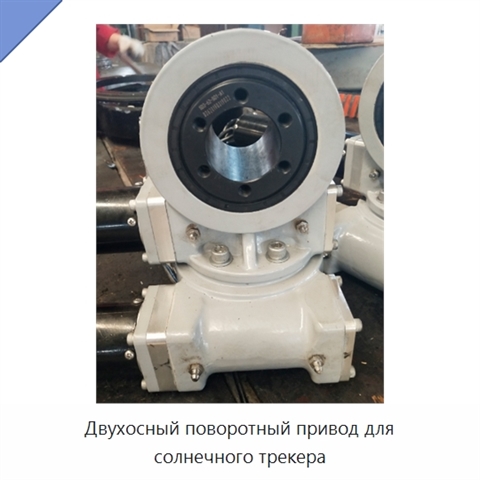

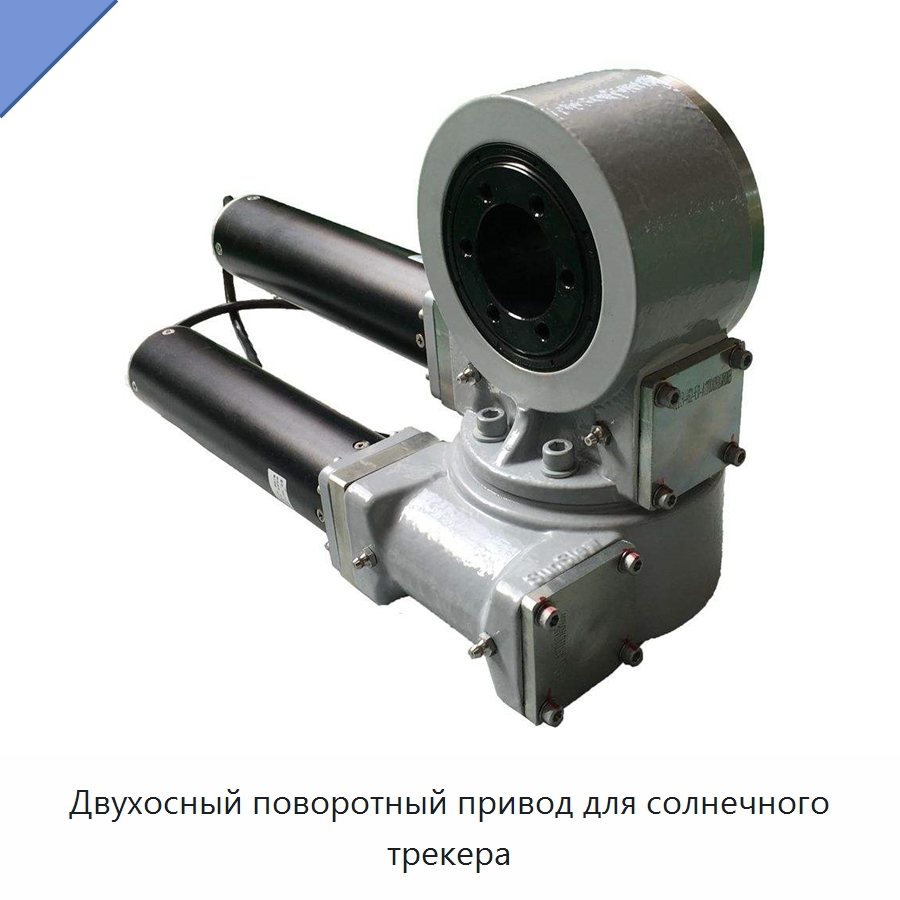

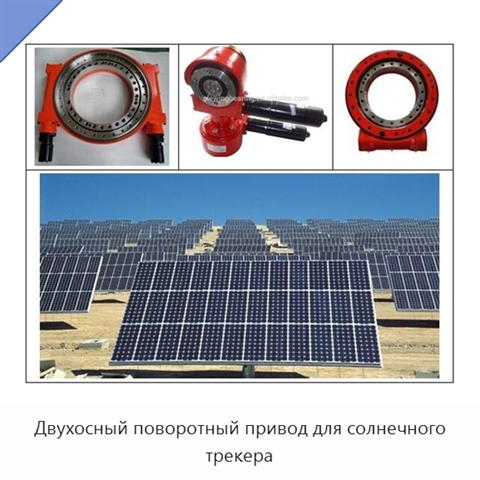

Двухосный поворотный привод для солнечного трекера

Двухосный поворотный привод предназначен для работы в составе солнечного трекера. Два планетарных мотор-редуктора постоянного тока с номинальным напряжением 24 В распределены по осям: один приводит в движение горизонтальную ось, другой — вертикальную. Для обоих направлений номинальный выходной крутящий момент равен 0,614 кН·м, удерживающий момент — 2 кН·м, статическая осевая нагрузка — 30 кН, передаточное отношение привода — 61:1, а точность слежения — не более 0,20. В горизонтальном направлении опрокидывающий момент составляет 1,1 кН·м, а статическая радиальная нагрузка — 16,6 кН; для вертикального направления эти значения составляют 0,5 кН·м и 15 кН соответственно. Номинальный ток каждого мотор-редуктора составляет менее 2,5 А, а передаточное отношение — 580:1. Уровень шума не превышает 65 дБ, степень защиты соответствует IP55. Рабочий температурный диапазон составляет от −40 до +60 °C. *

*) Текст описания сохранён в оригинальной редакции зарубежного производителя. Специалисты отдела 91Т уже включили этот текст в план технической и эстетической редактуры. Мы планируем в ближайшее время уточнить характеристики и терминологию, перепроверить технические детали и доработать текст так, чтобы описание ЖУТ-58(9Г) снимало большинство вопросов, а назначение и возможности оборудования были понятны. Не готовы ждать обновления? Задайте вопрос уже сейчас.

Наименование производителяSDD3 Sun Tracker Manufacturer One Axis Solar Panel Tracker Single Axis Solar Tracking System, Dual Axia Slewing Drive SDD3 with 24V Motor Rotary Drive for Solar Tracker
Задать вопрос Искать на Baidu

Какую задачу решает двухосный поворотный привод

Двухосный поворотный привод используется для поворота солнечного трекера по горизонтальной и вертикальной осям.
Поворотные операции

Характеристики ЖУТ-58(9Г)

Модель (по базе 91Т)ЖУТ-58(9Г)
Материал50mn, 42crmo
Двухосный поворотный привод - гибкость поставки.
Нам известно, что каждый проект имеет свою специфику. Поэтому мы готовы рассмотреть адаптацию технических характеристик, типоразмеров и комплектации ЖУТ-58(9Г) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).

Информация проверена на актуальность: 26.08.26

Сведения о производителе и характеристиках актуальны.
