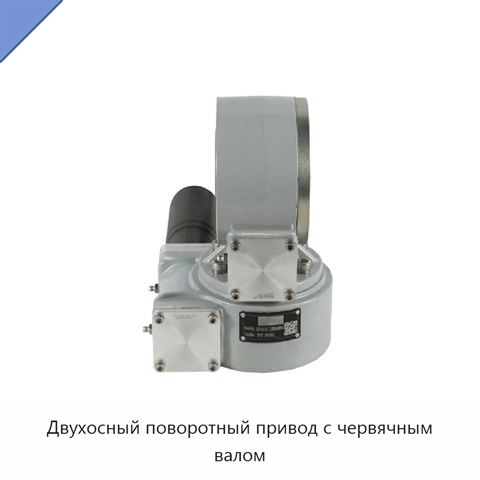

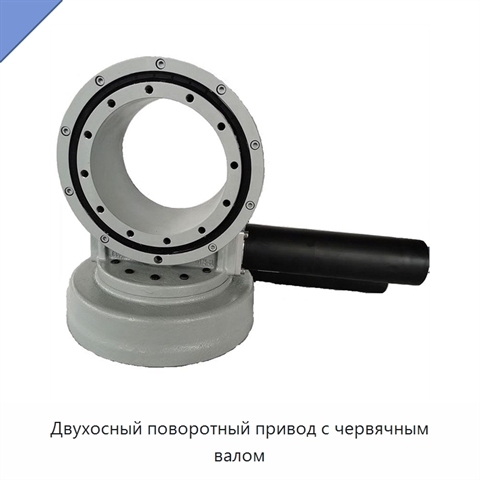

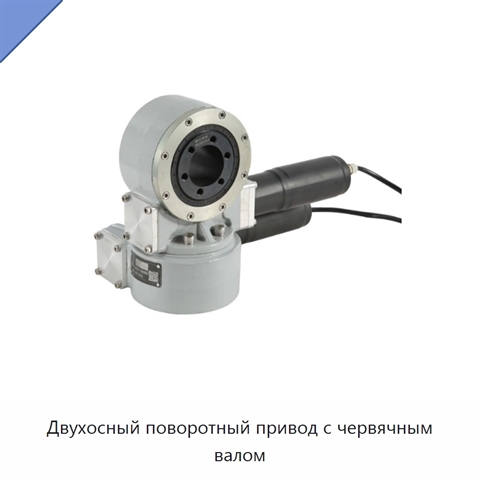

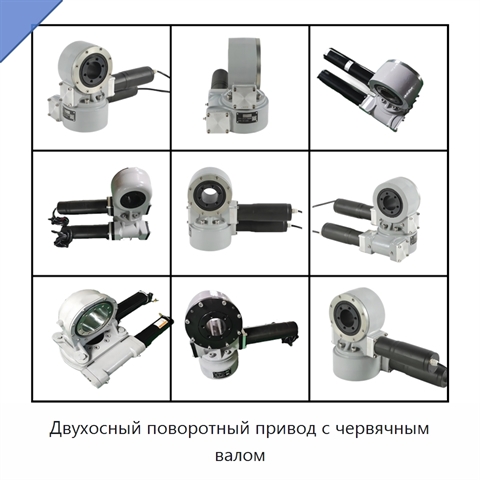

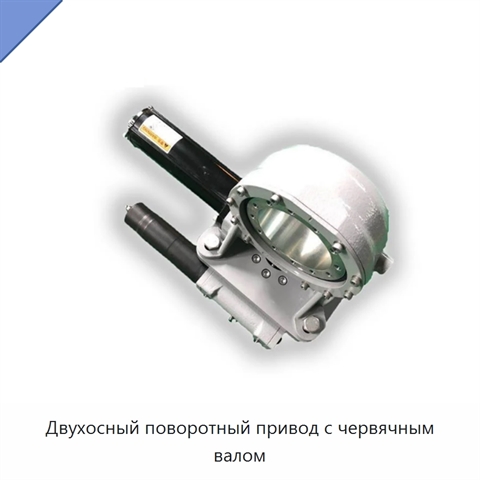

Двухосный поворотный привод с червячным валом

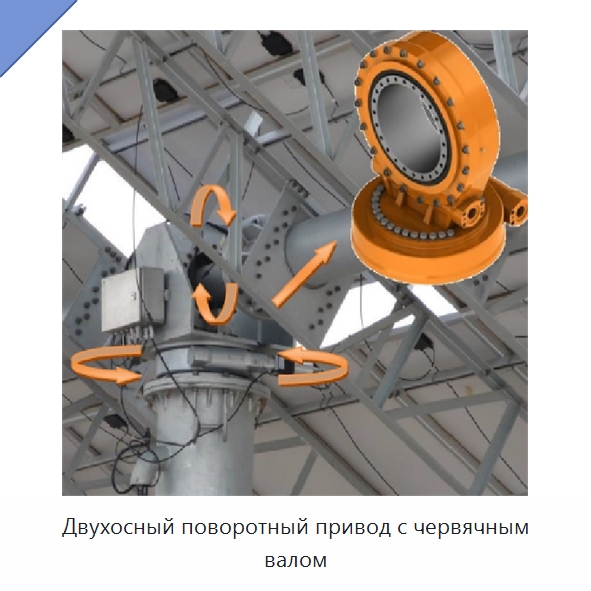

Двигатель привода вращает червячный вал. Наружное кольцо опорно-поворотного подшипника при этом поворачивается и передаёт крутящий момент через фланец, а внутреннее кольцо остаётся неподвижно закреплённым в корпусе. В механизмах серии SE используется каркасное вращательное масляное уплотнение с двумя рабочими кромками. В процессе работы смазка образует устойчивую жидкую плёнку, поддерживая малое трение в подшипнике и более высокую производительность. Механизм обладает функцией самоэксцентрирования и повышенной точностью слежения; зазор между червяком и зубчатым колесом регулируется. В плоской одноосной схеме кронштейн ориентирован в направлении север—юг, а слежение выполняется в направлении восток—запад. По астрономическому алгоритму двигатель поворачивает кронштейн так, чтобы фотоэлектрический модуль отслеживал азимутальный угол Солнца, увеличивая прямую составляющую солнечного излучения на поверхности модуля и выработку электроэнергии. В наклонной одноосной схеме ось вращения также ориентирована с севера на юг, но установлена под углом к горизонтальной плоскости. Поворот вокруг неё позволяет расположить светопринимающую поверхность модуля в одном измерении как можно ближе к перпендикуляру относительно падающих солнечных лучей. Полная система слежения имеет две вращательные степени свободы — по углу высоты и азимуту, что позволяет полностью отслеживать движение Солнца и максимально принимать солнечную энергию. В районах высоких широт такая схема может повысить эффективность выработки электроэнергии фотоэлектрической системой более чем на 35%.

Наименование производителя

SDE3 SDE5 SDE7 SDE9 SDE12 SDE14 SDE17 SDE21 SDE25 Dual Axis Slew Drive
