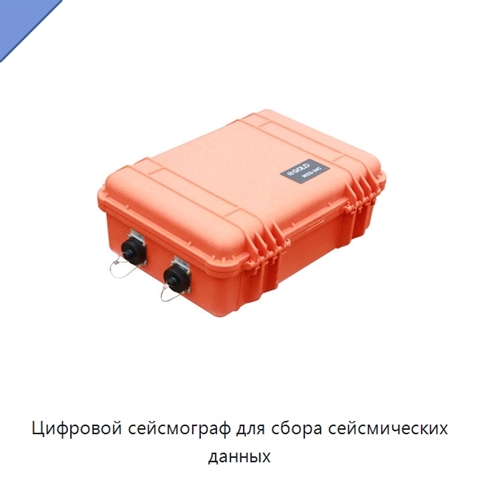

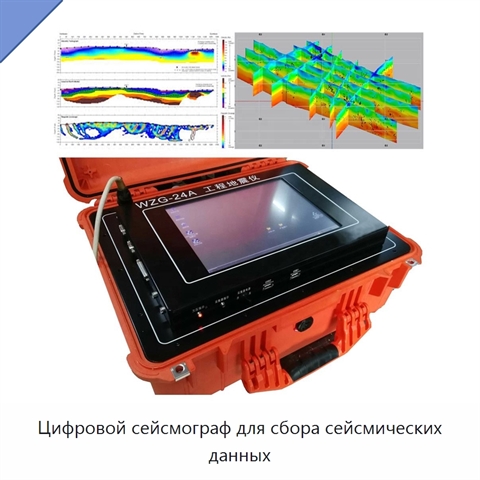

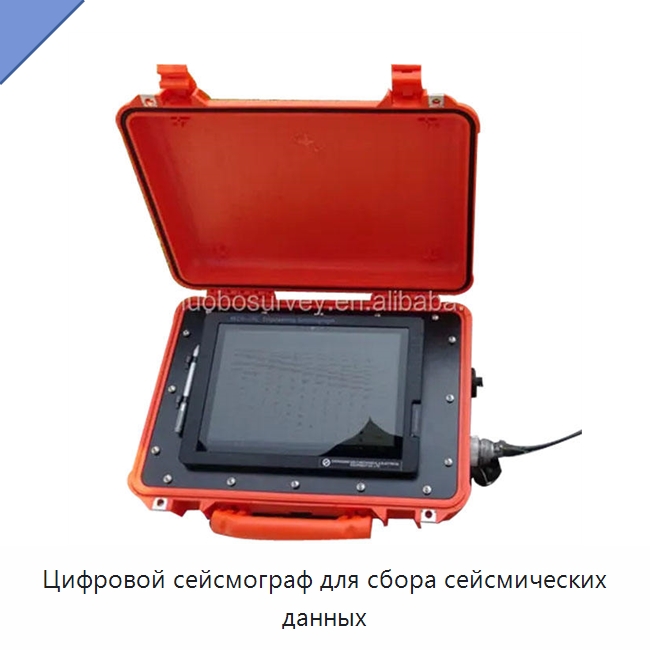

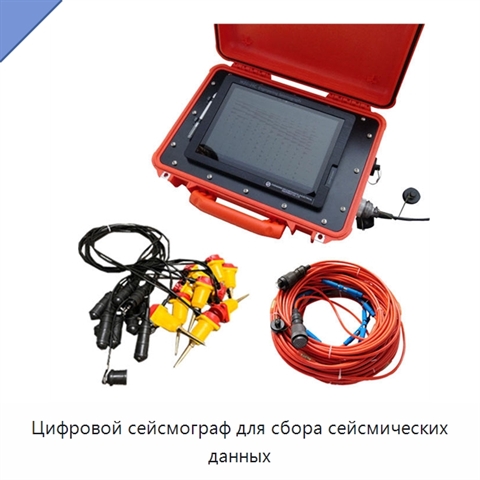

Цифровой сейсмограф для сбора сейсмических данных

Цифровой сейсмограф предназначен для сбора и обработки сейсмических сигналов. Устройство имеет 24 канала и поддерживает 1024, 2048, 4096, 8192 и 16384 отсчёта. Минимальный интервал дискретизации составляет 10 мкс для трёх каналов и 50 мкс для шести каналов; доступны также интервалы 25 мкс, 100 мкс, 200 мкс, 500 мкс, 1 мс, 2 мс, 5 мс, 10 мс и 20 мс. Для исследований микротремора выбирается интервал от 1 до 200 мс. Используется 24-разрядный аналого-цифровой преобразователь, накопление и усиление сигнала выполняются с разрядностью 32 бит. Динамический диапазон составляет 140 дБ, полоса частот находится в пределах от 0,1 до 4000 Гц, уровень шума равен 1 мкВ в режиме полной полосы частот. Согласованность амплитуды составляет ±0,2%, согласованность фазы — ±0,01 мс, диапазон временной задержки — от 0 до 9999 мс. Фоновый шум постоянно контролируется, благодаря чему триггерный сигнал может поступить в любой момент для запуска дискретизации. Устройство сбора данных подключается к компьютеру или ноутбуку через USB. Программное обеспечение поддерживает определение скорости поперечных волн, исследование поверхностных волн, обнаружение микротремора, высокоплотную визуализацию, отражательную и мелкую рефракционную разведку. На одном экране отображается до 128 каналов волновых форм, амплитуду можно выравнивать. Конфигурация допускает расширение. Конструкция устойчива к вибрации и защищена от пыли и воды. Рабочая температура составляет от 0 до 50 °C при относительной влажности 90%, температура хранения — от −20 до +60 °C.
