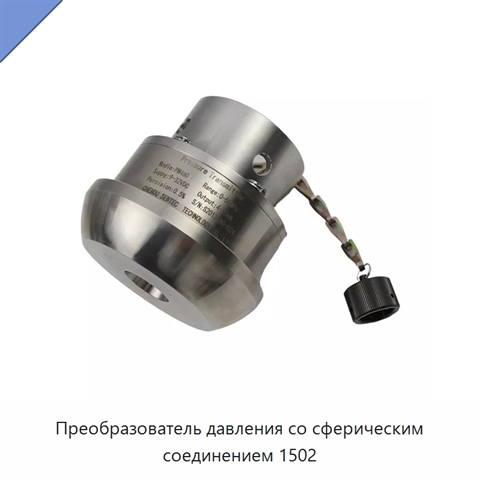

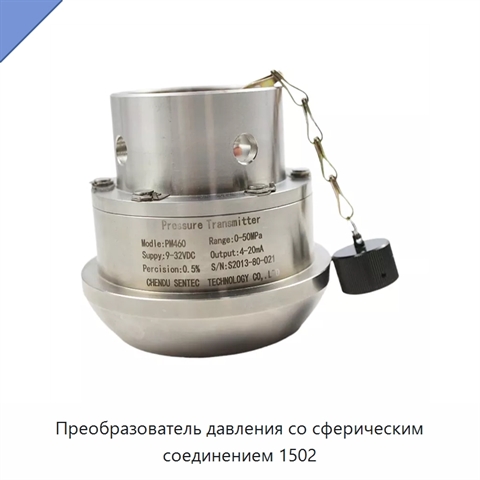

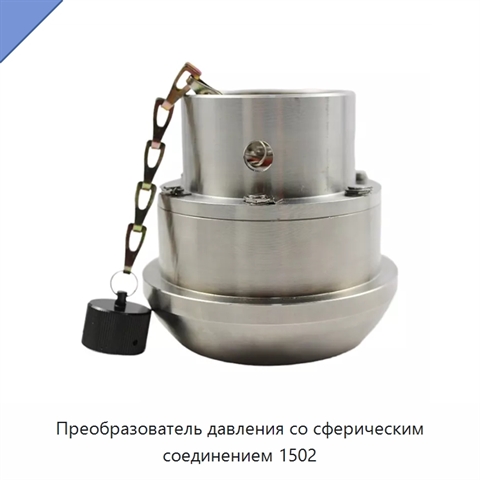

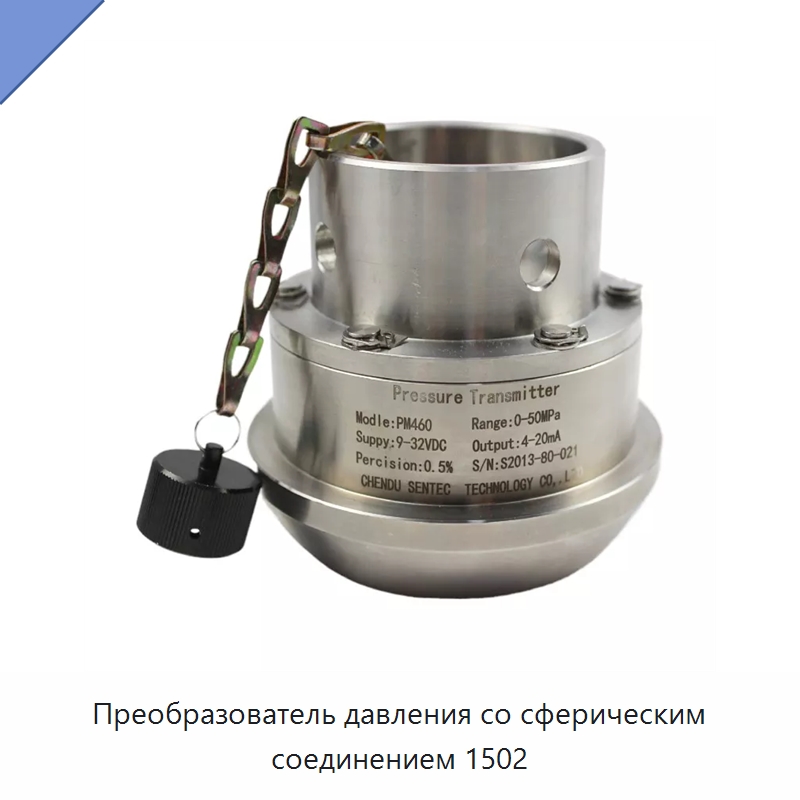

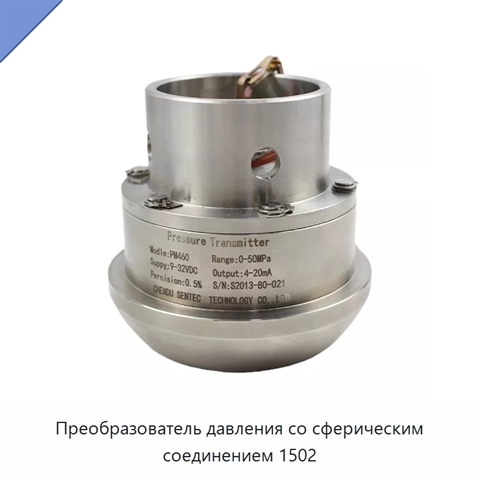

Преобразователь давления со сферическим соединением 1502

Преобразователь давления имеет встроенную в единый корпус чувствительную мембрану; остальные элементы соединены электронно-лучевой сваркой. Конструктивная схема и изоляция деформаций уменьшают температурный дрейф нуля, вызванный монтажными напряжениями. Корпус выполнен из нержавеющей стали 316 л, смачиваемые части — из нержавеющей стали 17-4PH. Измеряемыми средами служат влажный грунт, сырая нефть, коррозионные жидкости и газы. Предусмотрены абсолютное давление, давление с герметичной опорой и вентилируемое давление; диапазоны составляют 0–35 МПа, 70 МПа, 105 МПа, 140 МПа, 210 МПа и 315 МПа. Питание осуществляется от 9–30 В постоянного тока, а выходные сигналы могут иметь форматы 4–20 мА, 0–5 В постоянного тока, 1–5 В постоянного тока, 0–10 В постоянного тока и 3 мВ/В. Нелинейность и повторяемость составляют по 0,04 % полной шкалы, точность — 0,1, 0,2 или 0,5 % полной шкалы; долговременная стабильность равна 0,1 % полной шкалы в год в типовом режиме. Рабочая температура составляет −43–85 °C/125 °C, температура компенсации — −25–70 °C/100 °C. Типовое время отклика не превышает 1 мс, сопротивление изоляции составляет не менее 500 МОм при 100 В. Допустима перегрузка до 200 % полной шкалы, а для специального исполнения — до пятикратной полной шкалы; давление разрушения составляет 500 % полной шкалы, для специального исполнения — десятикратную полную шкалу. Устойчивость к вибрации составляет около 10 г при 0–2000 Гц, к удару — около 50 г за 1 мс. Предусмотрены зажимное уплотнение или заданный вариант соединения, относительная влажность 0–100 % RH и авиационный разъём электрического выхода.

Наименование производителя

SENTEC High Accuracy 4-20mA Oil Field Drilling Cementing Fracturing Vehicle Hammer Union Pressure Transducer Transmitter Sensor, SENTEC PM460 High Quality Low Cost 1502 Hydraulic Stainless Steel Hammer Union Pressure Sensor, PM460 High Accuracy 1502 Hammer Union Pressure Transmitter Stainless Steel Pressure Sensor for Oil Fields, Oil 1502 Hammer Union Pressure Transmitter Sensor 315MPa Oil and Gas Drilling Rigs Sensor, 4-20mA WECO 1502 Spherical Seal Hammer Union Pressure Sensor Intrinsially Safe Pressure Transmitter
