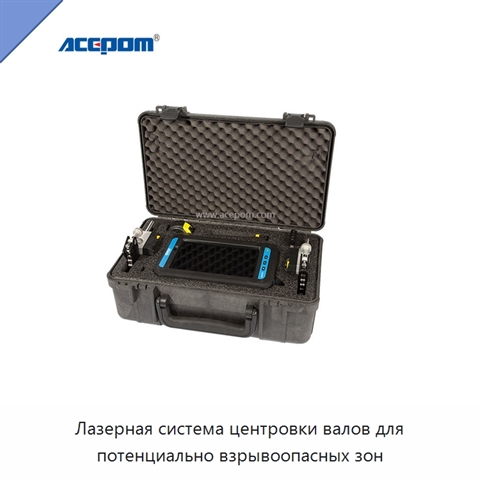

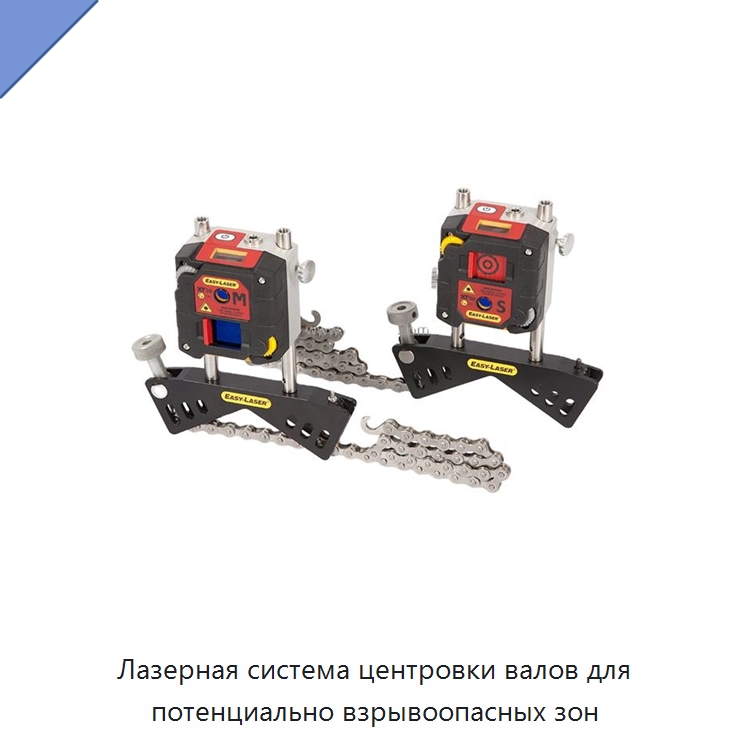

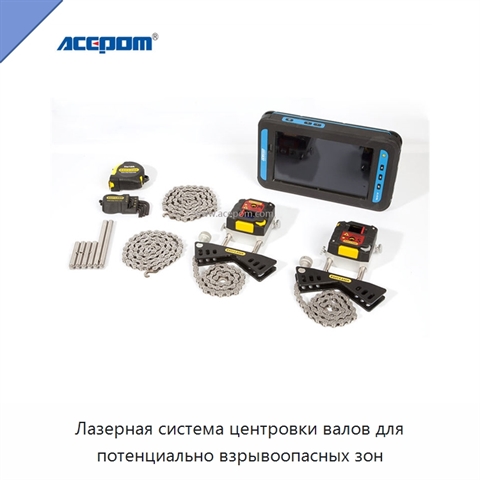

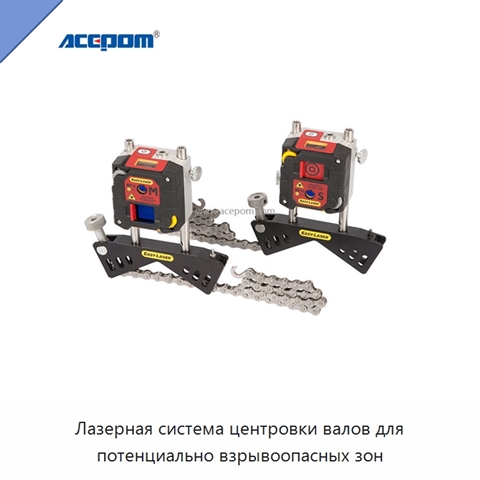

Лазерная система центровки валов для потенциально взрывоопасных зон

Лазерная система предназначена для центровки горизонтальных и вертикальных либо фланцево установленных вращающихся машин. Она позволяет выверять машину, проверять перекос основания, люфт подшипников и эффект «мягкой лапы», а также документировать и передавать результаты. Система рассчитана на работу в потенциально взрывоопасных зонах; измерительные блоки имеют искробезопасное исполнение и степени защиты IP66 и IP67 от пыли, воды и ударных воздействий. Точечный диодный лазер применяется для измерений на крупном оборудовании и длинных участках. Измерительные блоки оснащены одноосевыми детекторами с рабочей поверхностью 20 × 20 мм, разрешением 0,001 мм и точностью ±1 мкм ±1 %. Диапазон измерений составляет до 20 м. Длина волны лазера — 635–670 нм, класс безопасности — 2, выходная мощность — менее 1 мВт. Электронный инклинометр имеет разрешение 0,1°. Рабочая температура измерительных блоков составляет от −10 до 50 °C, температура хранения — от −20 до 50 °C, относительная влажность — 10–95 %. Корпус выполнен из анодированного алюминия; размеры блока — 76 × 76,5 × 50,9 мм, масса — 316 г. Встроенный аккумулятор обеспечивает до 20 ч непрерывной работы, предусмотрена беспроводная связь, а дисплей показывает угол блока. Система выпускается с дисплейным блоком или без него. Дисплейный блок имеет цветной экран размером 203,2 мм, заднюю камеру 3 Мп со вспышкой и фронтальную камеру 1,3 Мп; его рабочая температура составляет от −20 до 50 °C, размеры — 162 × 256 × 33 мм, масса без батарей — 1250 г, время непрерывной работы — до 11 ч.
