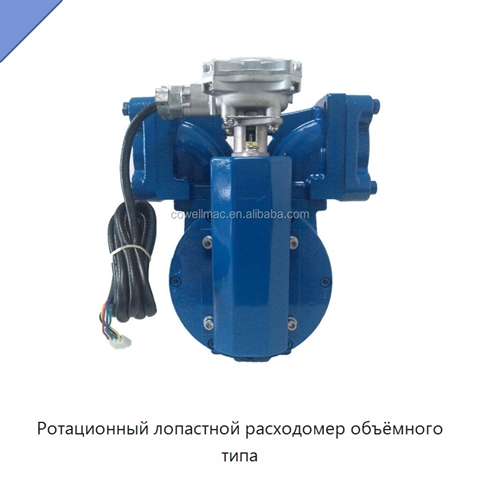

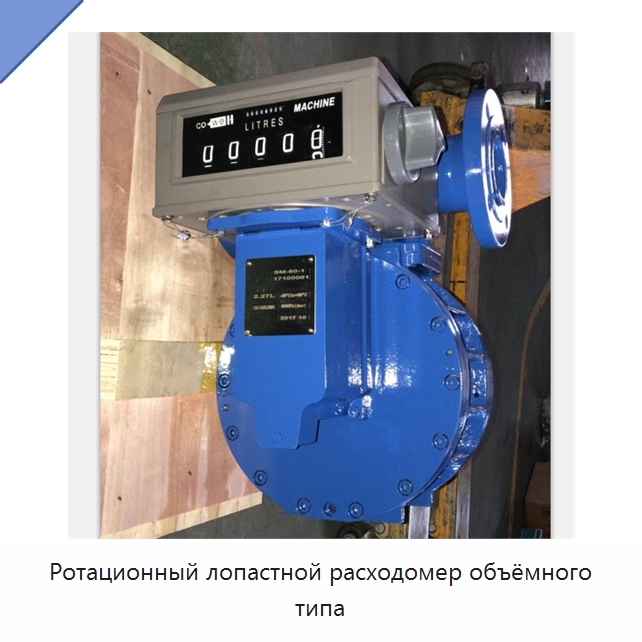

Ротационный лопастной расходомер объёмного типа

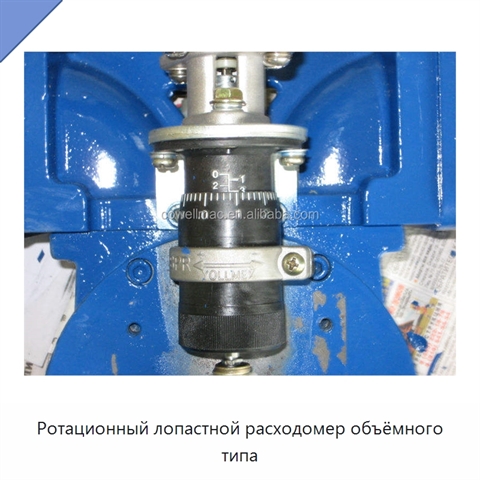

Конструкция расходомера предусматривает бесступенчатую регулировку для микроподстройки измерения. Специально разработанный линейный коллектор отделён от измерительной камеры, поэтому монтажные напряжения не передаются на измерительный узел. Низкие потери напора и простая конструкция с ротором и лопастями упрощают обслуживание и снижают его стоимость. Компенсация износа поддерживает точность прибора в течение всего срока эксплуатации. Расходомер работает с вязкими продуктами вязкостью до 800 сСт. Коллектор может быть стальным или алюминиевым; корпус выполнен из чугуна, крышки — из стали, ротор — из алюминия, лопасти — из углеродного материала, подшипники — из нержавеющей стали. Предусмотрены два типоразмера: 50 мм и 80 мм. Объём за один оборот составляет соответственно 0,4 л и 2,27 л. Максимальный расход — 24 м³/ч или 400 л/мин для меньшего типоразмера и 80 м³/ч или 1333 л/мин для большего; минимальный — 2,4 м³/ч или 40 л/мин и 8 м³/ч или 133,3 л/мин соответственно. Погрешность измерения — ±0,2 %, повторяемость — не более 0,05 %. Максимальное рабочее давление составляет 8 и 10 бар соответственно. Рабочий диапазон температуры — от −40 до +60 °C.

Наименование производителя

SM-80 PD Rotary Vane Flow Meter (Loading & Unloading Flow Meter,fuel Dispenser Flow Meter)
