Артикул: 207-862 Модель: НБИ-72(5Б) Секция: Дополнительная

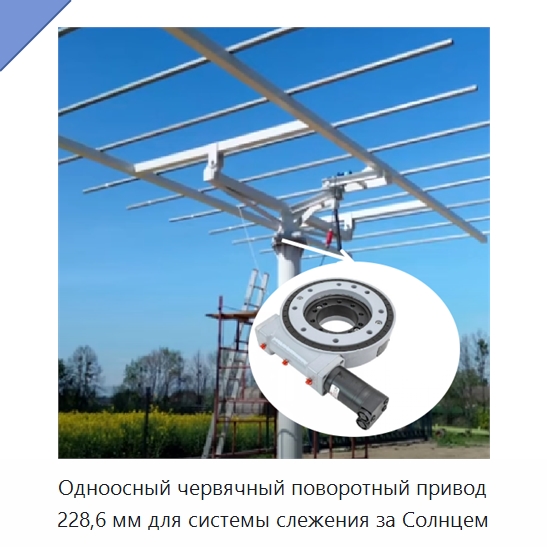

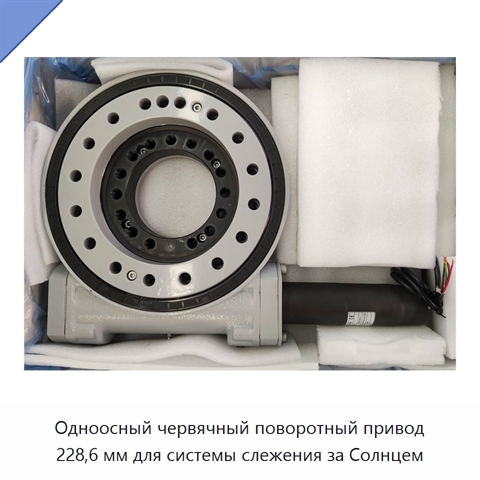

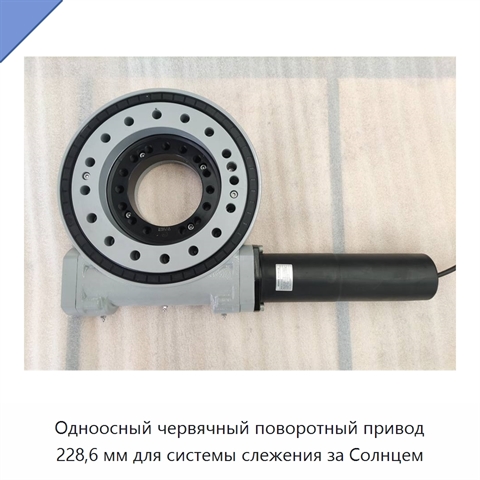

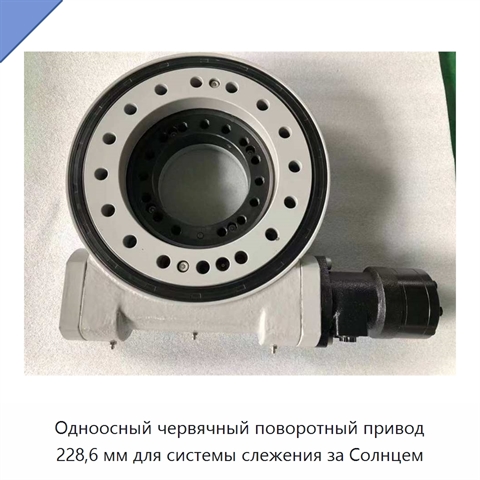

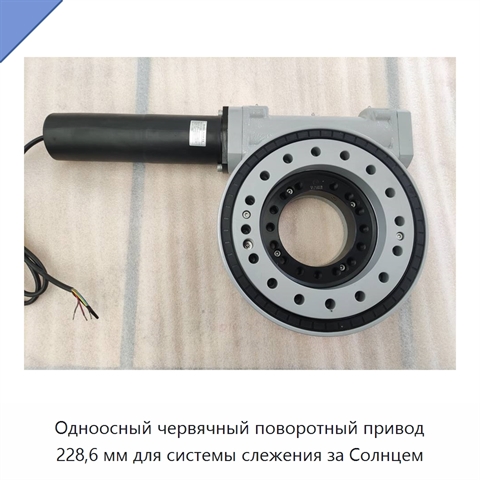

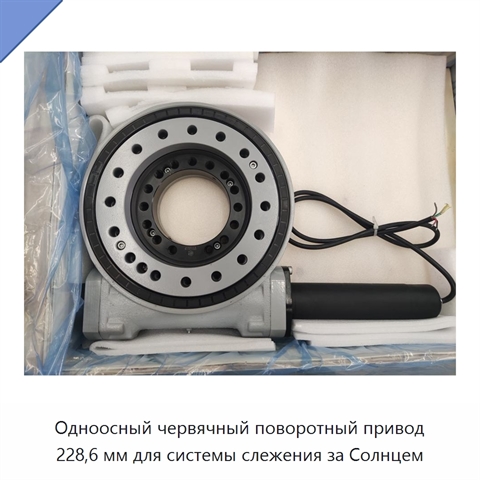

Одноосный червячный поворотный привод 228,6 мм для системы слежения за Солнцем

Одноосный червячный поворотный привод размером 228,6 мм представляет собой компактный узел из поворотного кольца, опорной плиты и червяка. Конструкция рассчитана на медленное вращение с непрерывным или циклическим движением и восприятие комбинированных нагрузок. Выходной крутящий момент составляет 805,2 Н·м, опрокидывающий момент — 33,9 кН·м, удерживающий момент — 38,7 кН·м. Передаточное отношение равно 62:1, выходная скорость — 0,049 об/мин, КПД — 40 %. Для монтажа применяются болты M16. Степень защиты корпуса — IP65. Привод рассчитан на нагрузку 500–800 кг. Стандартные присоединительные размеры позволяют сопрягать узел с оборудованием. Компактное исполнение и высокая жесткость подходят для систем слежения за Солнцем, спутниковых систем, мобильных сборочных платформ, погрузочных кранов на транспортных средствах, небольших судовых кранов, выдвижных поворотных лестниц и колесных узлов крупных морских портальных транспортеров.
Наименование производителяSolar Energy Worm Gear Slewing Drive for Solar Tracking System With Slew Bearing Gearmotor, SE9 Single Axis Slew Drive, China Slew Drive SE7 with 24 DC Motor for Solar Tracker System Use, SE9 Worm Gear Slewing Drive Bearing SE9, Single Axis Enclosed Housing SE 9 Slew Drive for Positioner, 9" Slewing Drive for 20 Square Meters Solar Panel SE9 With Hydraulic Motor 12V 24V DC Electric Motor Rotary Drive
Задать вопрос Искать на Baidu

Какую задачу решает одноосный червячный поворотный привод

Одноосный червячный поворотный привод применяется для медленного непрерывного или циклического поворота в системах слежения за Солнцем и спутниковых антеннах с комбинированной нагрузкой.
Поворот механизмов

Характеристики НБИ-72(5Б)

Модель (по базе 91Т)НБИ-72(5Б)
Защита от коррозииc4
Класс защиты IPip65
Выходная скорость0,049 об/мин
Одноосный червячный поворотный привод - гибкость поставки.
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации НБИ-72(5Б) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).

Данные проверены на актуальность: 16.08.26

Информация о производителе и характеристиках подтверждена.
