Артикул: 208-814 Модель: ТДИ-72(9И) Секция: Дополнительная

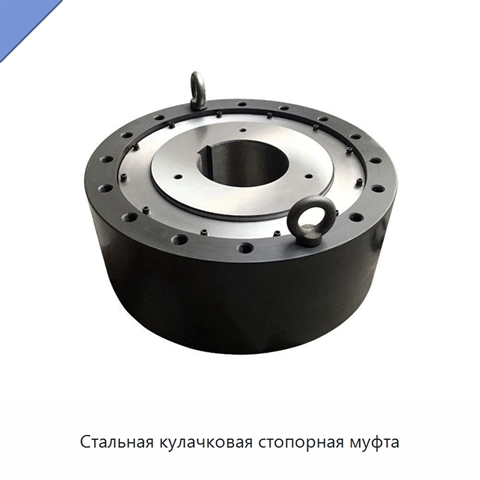

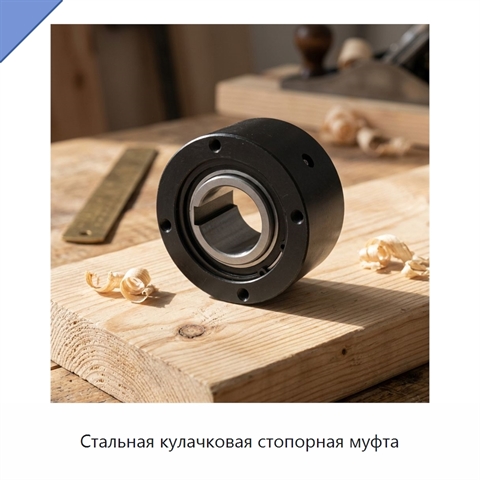

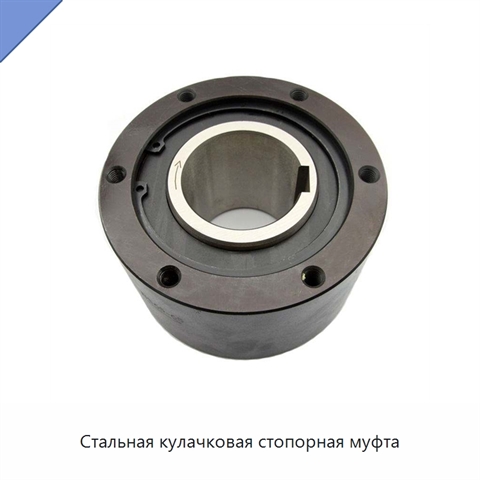

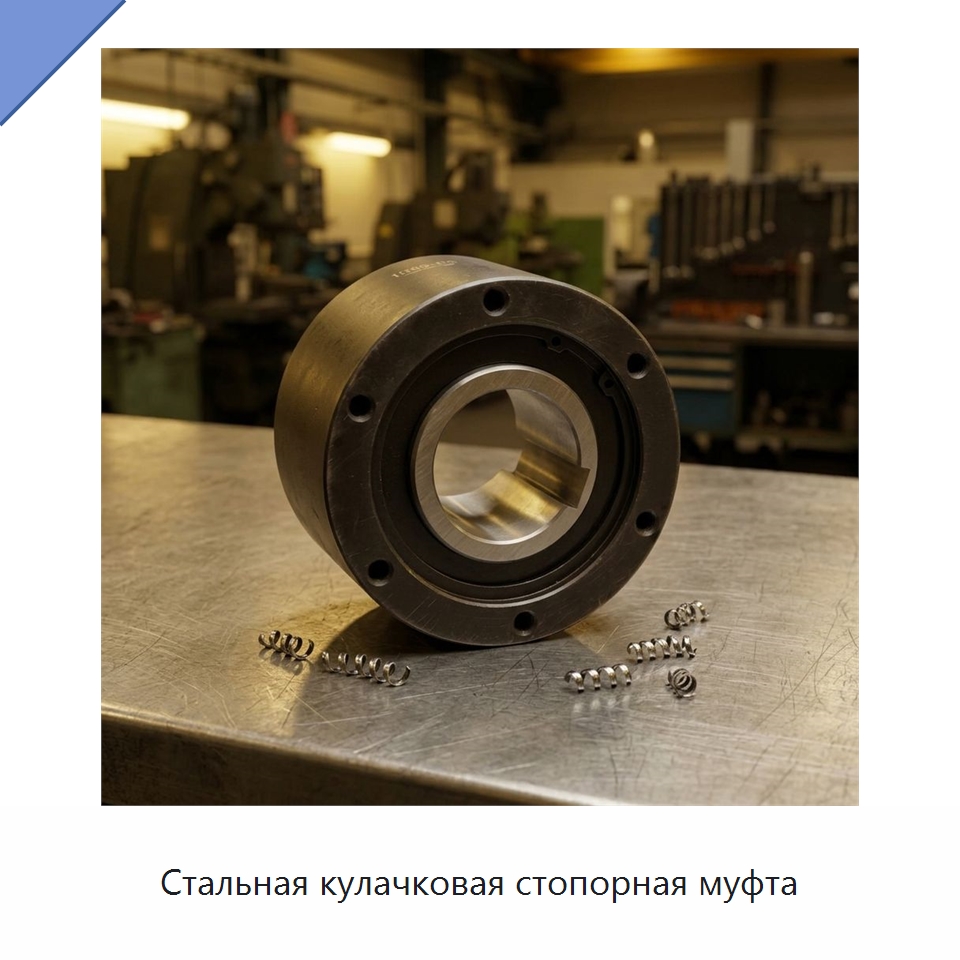

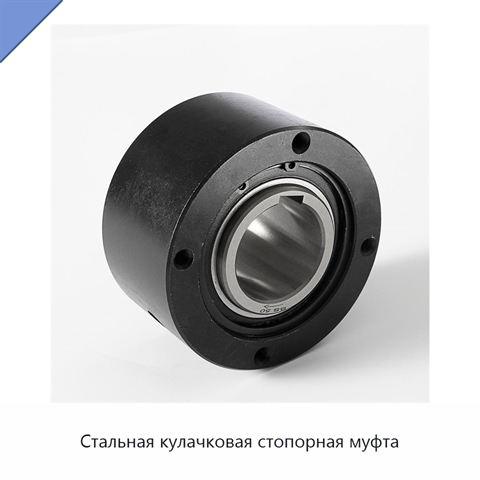

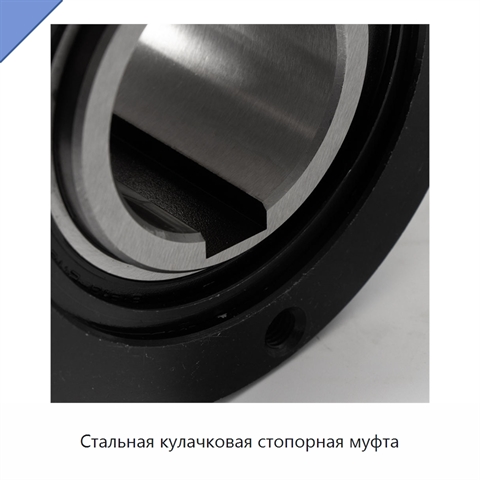

Стальная кулачковая стопорная муфта

Серия BS включает несколько типоразмеров кулачковой муфты, в том числе BS 300, BS 250, BS 160 и BS 110. Диапазоны их внутреннего диаметра составляют соответственно 230–300, 175–250, 100–160 и 80–110 мм. Наружный диаметр и толщина первого из этих исполнений равны 780 и 295 мм, а последнего — 270 и 115 мм. Допустимый крутящий момент для четырёх типоразмеров составляет в той же последовательности 176 000, 88 200, 24 500 и 10 800 Н·м. Максимальная частота вращения при обгоне равна соответственно 50, 50, 100 и 250 об/мин, а момент сопротивления внутреннего кольца — 108, 93,1, 33,1 и 14,7 Н·м.
Наименование производителяSprag One Way Bearing Clutch BS300 BS 300 One Way Backstop Cam Clutch Bearing, BS250 One Way Bearing Sprag Clutch Bearing BS 250 One Way Backstop Cam Clutch, BS160 BS 160 One Way Bearing Sprag Type Clutch One Way Bearing Backstop Cam Clutch, One Way Bearing BS110 BS 110 Sprag Clutch Bearing One Way Backstop Cam Clutch
Задать вопрос Искать на Baidu

Какую задачу решает кулачковая стопорная муфта

Кулачковая стопорная муфта предназначена для предотвращения обратного вращения тихоходного головного вала конвейера.
Защита работников

Характеристики ТДИ-72(9И)

Модель (по базе 91Т)ТДИ-72(9И)
Материалсталь
Класс точностиp6
Типсерия BS
Кулачковая стопорная муфта - гибкость поставки.
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации ТДИ-72(9И) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).

Информация проверена на актуальность: 26.08.26

Сведения о производителе и характеристиках актуальны.
