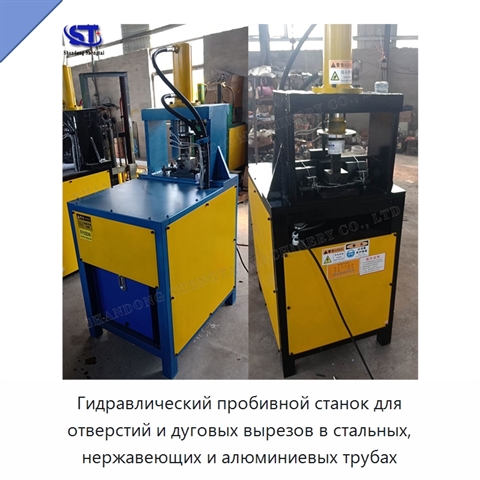

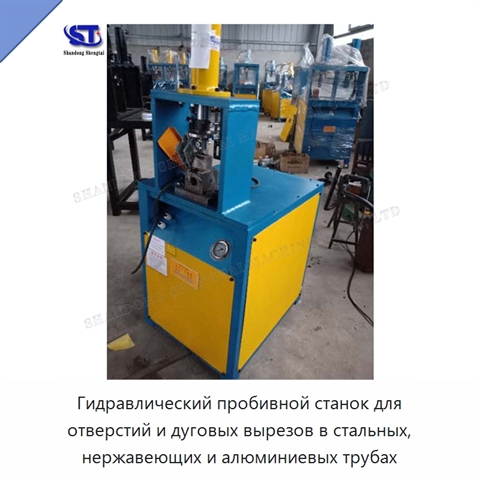

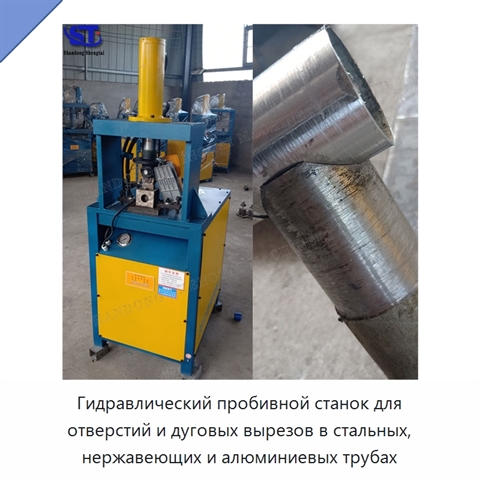

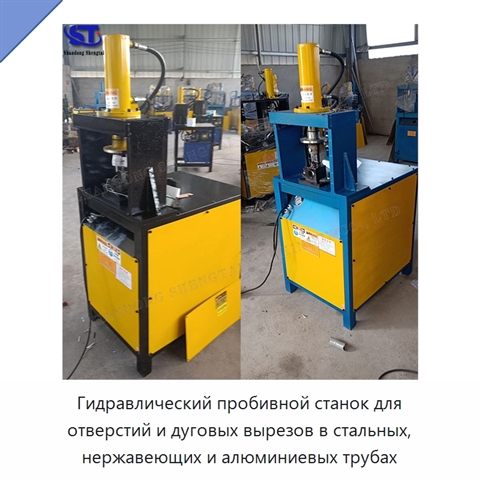

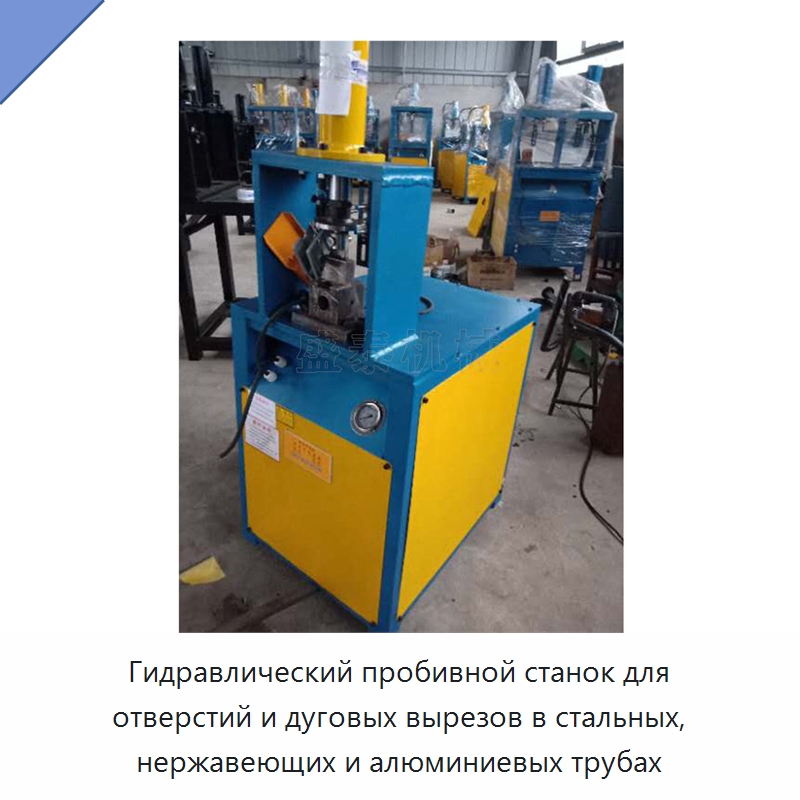

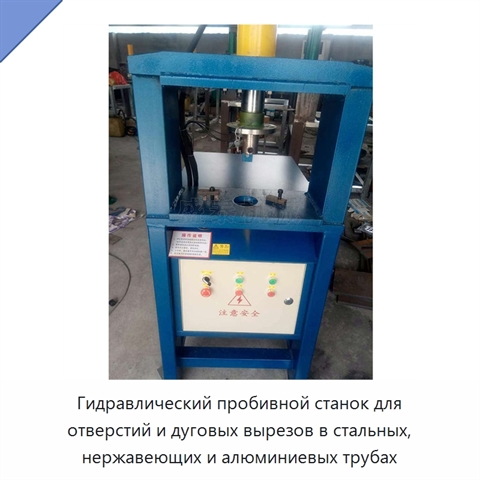

Гидравлический пробивной станок для отверстий и дуговых вырезов в стальных, нержавеющих и алюминиевых трубах

Гидравлический пробивной станок предназначен для пробивки отверстий и формирования дуговых вырезов в трубах из стали, нержавеющей стали, железа и алюминиевого сплава, а также для обработки изделий из оцинкованной стали. Он используется для изготовления элементов противовзломных сеток, лестничных поручней, ограждений, стеллажей и каркасов кроватей. Наконечник ограждения формируется штамповкой за одну операцию, а дуговой вырез круглой трубы — за один раз. Автоматическая позиционирующая шкала на матрице позволяет выполнять работу без нанесения разметки, точно устанавливать положение отверстия и получать гладкий срез без заусенцев. Кнопочная регулировка позволяет выбрать пробивку половинного или полного отверстия. Рабочий цикл построен на гидравлическом принципе. Двигатель масляного насоса приводит в действие гидравлический насос, а электромагнитный реверсивный клапан и предохранительный клапан управления давлением регулируют движение. Пуансон на штоке цилиндра совершает возвратно-поступательное движение и взаимодействует с матрицей, закреплённой на седле цилиндра, перерезая трубу, проходящую через гнездо пуансона. Одно нажатие ножной педали запускает один цикл с возвратом пуансона в исходное положение; без нажатия педали механизм остаётся в состоянии готовности к резанию. Станок имеет цилиндр диаметром 80 или 100 мм, мощность двигателя 3 или 4 кВт и усилие цилиндра 5 или 8–9 т. Частота штамповки составляет 35 или 30 раз в минуту. Варианты размеров — 700 × 560 × 1500 мм и 950 × 609 × 1700 мм, масса — 180 или 260 кг.
