Цифровое устройство индикации положения для 2, 3, 4 или 5 осей с датчиком линейной стеклянной шкалы с оптической решёткой

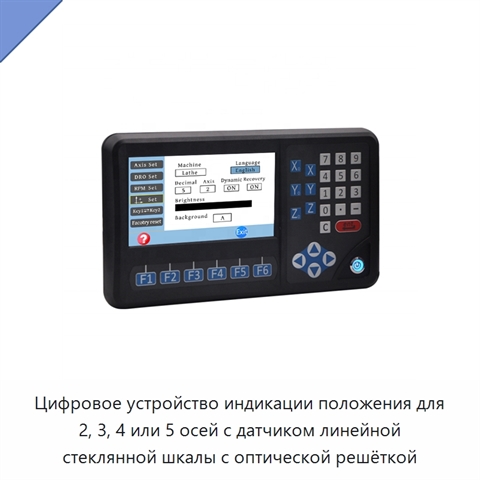

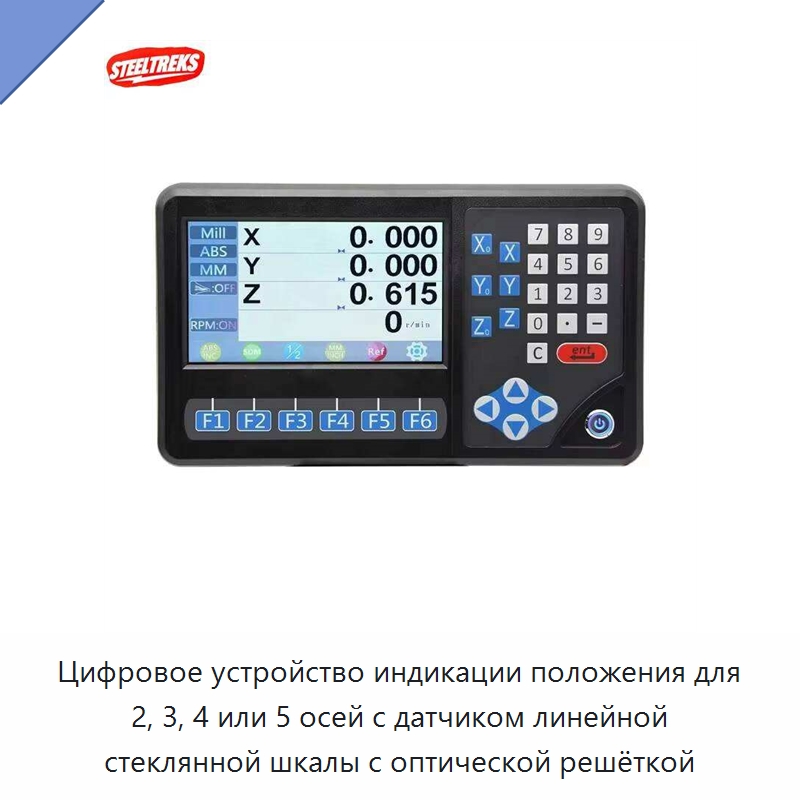

Цифровое устройство индикации положения отображает координаты по 2, 3, 4 или 5 осям на полноцветном жидкокристаллическом экране. В состав изделия входит датчик линейной стеклянной шкалы с оптической решёткой; устройство также поддерживает выбор поворотного или линейного энкодера. Доступные значения разрешения составляют 0,1 мкм, 1 мкм, 0,5 мкм, 5 мкм и 10 мкм. Потребляемая мощность равна 15 Вт, рабочий температурный диапазон составляет от -10 до 60 °C, а частота питания — от 50 до 60 Гц. Устройство выполняет обнуление и восстановление данных, позволяет вводить значения, переключаться между метрическими и дюймовыми единицами, сохранять данные при отключении питания, выбирать направление счёта и работать с абсолютными или инкрементальными координатами. Предусмотрены линейная и нелинейная компенсация, калькулятор, центрирование, переключение между радиусом и диаметром, суммирование осей, цифровая фильтрация и измерение конусности. Система сохраняет чертежи, показывает их предварительный вид после задания параметров и во время обработки выводит текущее положение инструмента в соответствии с чертежом. Для обращения к справке используется отдельная кнопка, а назначение клавиш быстрого доступа настраивается оператором.

Наименование производителя

Steeltreks Other Hand Tool 2/3/4 Axis Digital Readout Display with High Accuracy Linear Glass Scale Optical Grating Ruler Sensor
