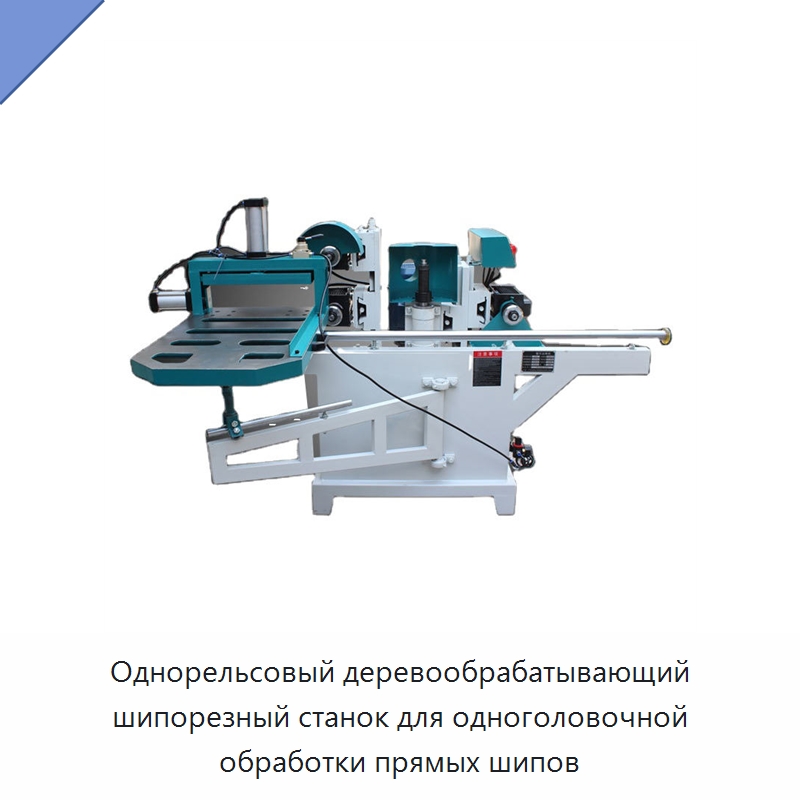

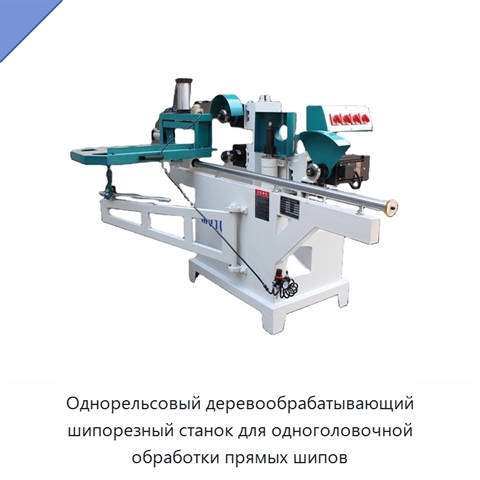

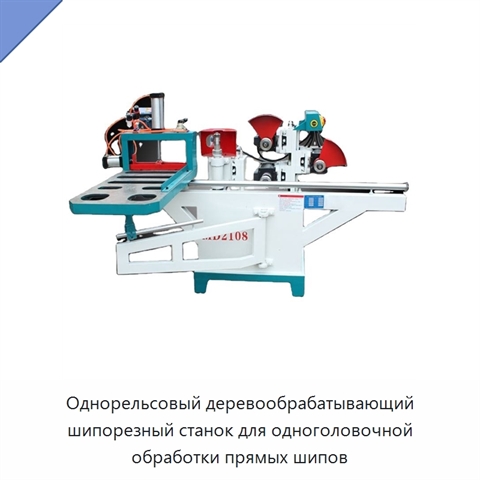

Однорельсовый деревообрабатывающий шипорезный станок для одноголовочной обработки прямых шипов

Однорельсовый деревообрабатывающий шипорезный станок выполняет одноголовочную обработку прямых шипов при ручном перемещении рабочего стола. Размер подвижного стола составляет 830 × 460 мм. Максимальная длина обрабатываемого шипа — 80 мм, максимальная толщина — 60 мм. Главный вал диаметром 30 мм вращается с частотой 5600 об/мин. Станок оснащён четырьмя двигателями: мощность двигателя головки составляет 1,5 кВт, двигателя главного вала — 4 кВт, а двух двигателей узла обработки заплечиков — по 1,1 кВт; напряжение каждого двигателя составляет 380 В. Размер направляющей — 40 мм × 1,75 м, габариты станка — 1,85 × 1,4 × 1,3 м. Станок рассчитан на работу с пятью пильными полотнами: двумя полотнами главного вала со спецификацией 30 × 40 зубьев, двумя полотнами для обработки заплечиков со спецификацией 25,4 × 40 зубьев и одним плоским полотном со спецификацией 25,4 × 60 зубьев. Для пильных полотен используется твёрдый сплав толщиной 2,8–3,0 мм.
