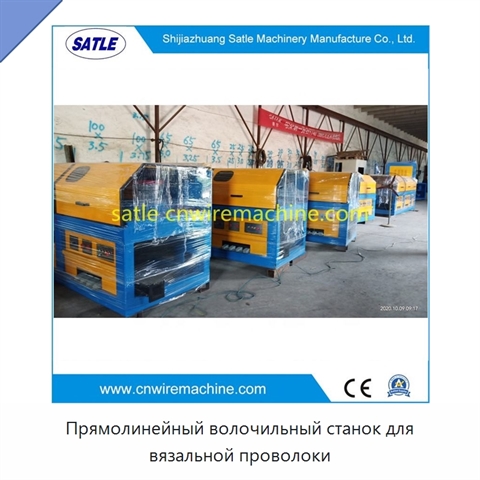

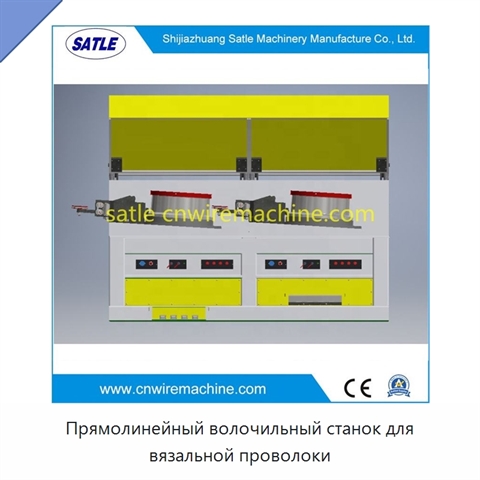

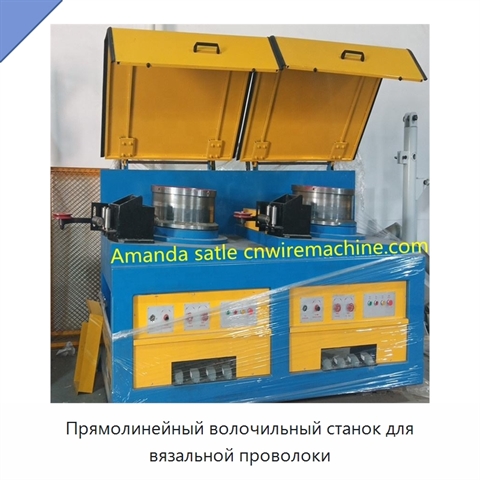

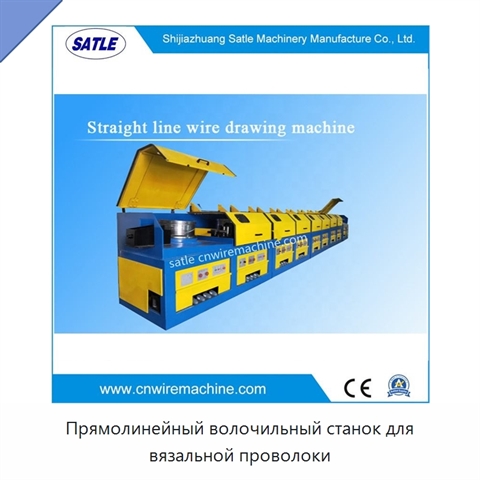

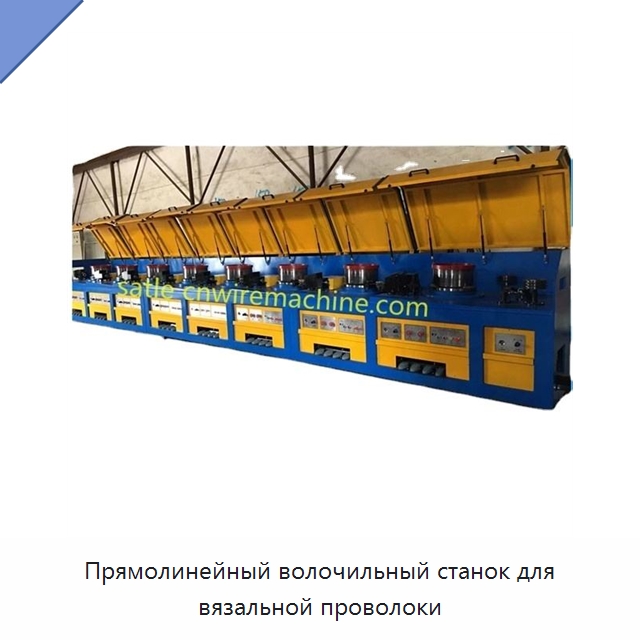

Прямолинейный волочильный станок для вязальной проволоки

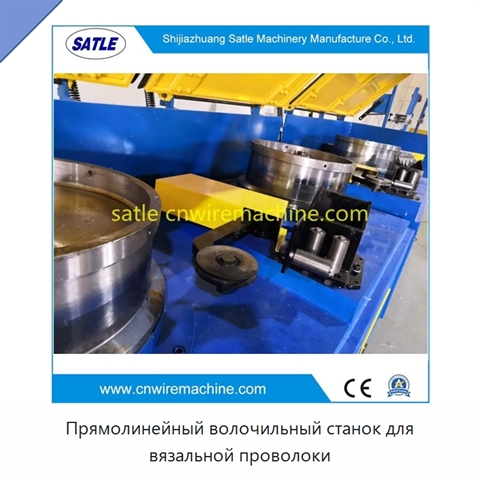

Станок предназначен для прямолинейного волочения проволоки и оснащен стальным каркасом. Привод включает двигатель переменного тока с частотным преобразованием и зубчатый редуктор с упрочненной поверхностью зубьев. Цифровое управление выполняется с помощью ПЛК и сенсорного интерфейса оператора. На экране отображаются выработка по счетчику длины или массы и регулируемая скорость волочения. Органы управления включают кнопки аварийного останова, готовности, остановки, ускорения, замедления, неисправности и сброса. Поверхность волочильных барабанов покрыта напыленным карбидом вольфрама; высота барабана составляет 280 мм, высота слоя покрытия — 80 мм, толщина — 2 мм. Температура барабана не превышает 80 °C, шероховатость поверхности составляет менее 0,8 мкм, а срок работы превышает 26 000 ч. Барабаны, шпиндели и подшипники охлаждаются внутренней водяной системой. Перед каждым барабаном расположены рабочие кнопки. Охлаждение выполнено по узкощелевой водяной схеме, дополнительно предусмотрены водозащитная и антикоррозионная обработка. Коробка волоки изготовлена сварным способом и разделена на полости смазки и охлаждения. Направляющий ролик перед коробкой покрыт карбидом вольфрама, а подача воды регулируется шаровым клапаном. Положение коробки волоки настраивается в соответствии с траекторией проволоки. Колесо рычага-танцора на входе регулирует скорость каждого волочильного блока и приводится пневматическим цилиндром. Натяжной ролик выполнен из специального стального сплава и подвергнут термической обработке. Бесконтактный датчик динамически контролирует натяжение проволоки и передает сигнал обратной связи на привод двигателя. Пневматические дисковые тормоза из высокопрочного чугуна обеспечивают немедленную остановку станка и предотвращают обратное вращение.
