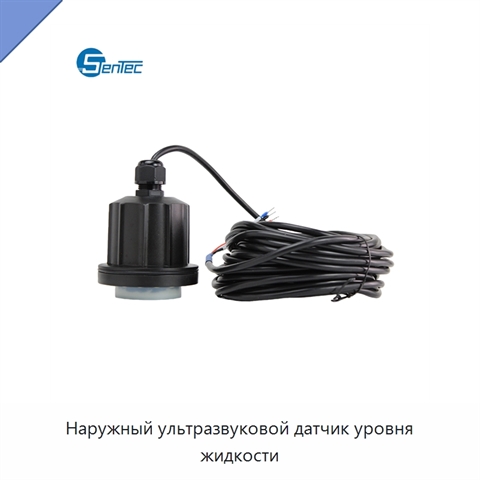

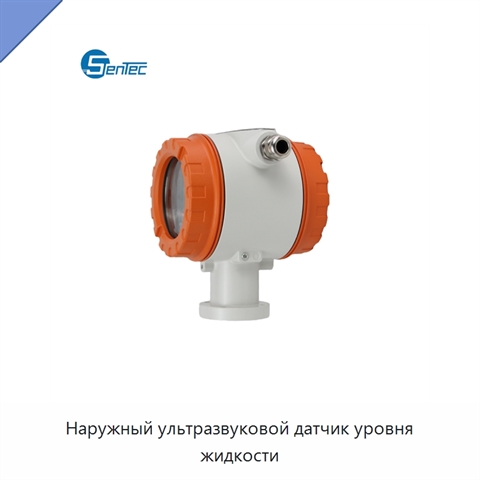

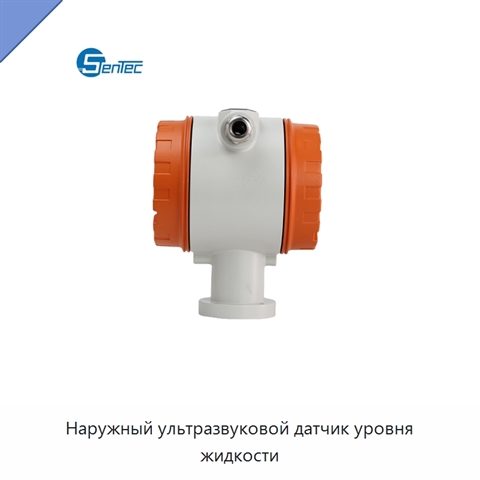

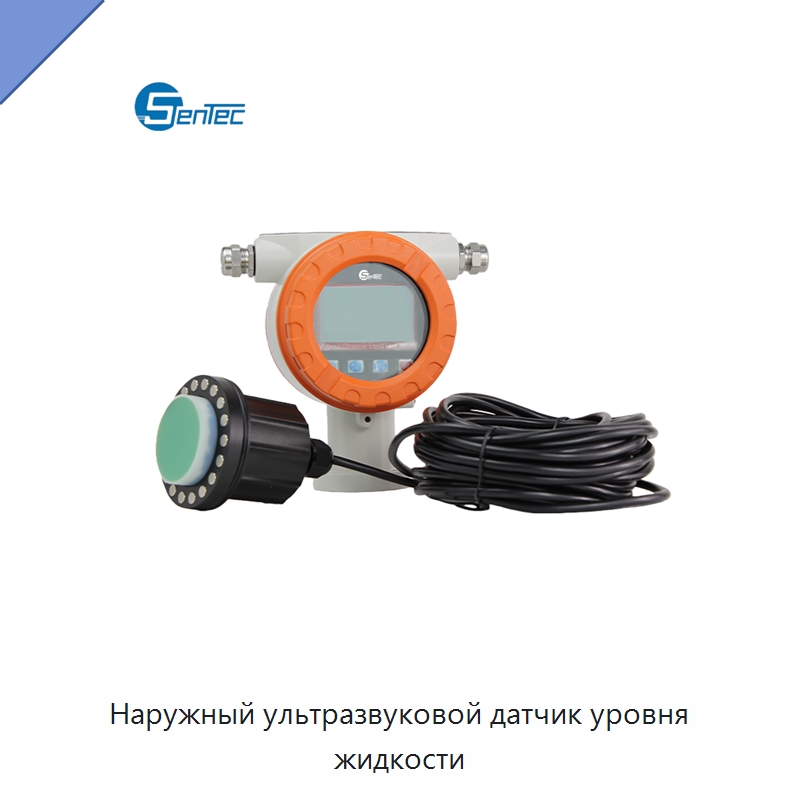

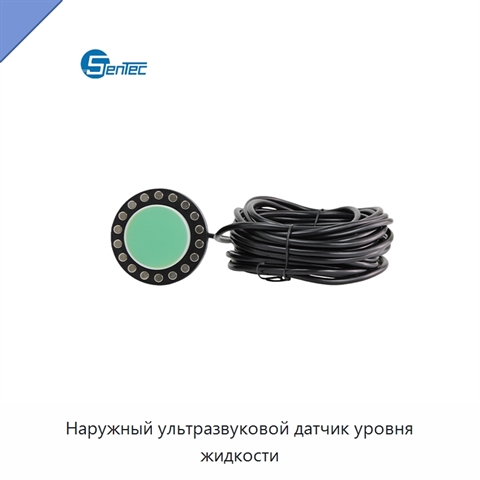

Наружный ультразвуковой датчик уровня жидкости

Наружный ультразвуковой датчик уровня жидкости выполняет бесконтактное измерение в закрытых резервуарах без сверления отверстий. Зонд устанавливают непосредственно под наружной стенкой в нижней части резервуара; монтаж возможен на работающей установке. При измерении ультразвуковая волна проходит через стенку резервуара и жидкую среду, отражается от поверхности и возвращается к датчику. Доступны диапазоны обнаружения 1, 3, 5, 10, 20, 30 и 50 м, выбор зависит от условий работы. Разрешение отображения настраивается на 1 мм или 1 см, повторяемость составляет 1 мм, погрешность измерения — ±1, ±2 или ±5 ‰ полной шкалы, диапазон смещения — ±100 м. Информация выводится на ЖК-дисплей с разрешением 128 × 64. Слепая зона отсутствует либо имеет небольшую величину, зависящую от толщины стенки; при наличии малой слепой зоны ее размер равен двум толщинам стенки. Рабочая среда должна быть чистой жидкостью с постоянной скоростью звука воды в рекомендованном температурном диапазоне. Для зонда предусмотрены диапазоны от −196 до 120 °C в обычном исполнении и от 60 до 200 °C в высокотемпературном; для прибора — от −20 до 70 °C в обычном исполнении и от −40 до 70 °C в низкотемпературном. Рабочая влажность составляет 0–95 % относительной влажности. Датчик устанавливают на металлическом горизонтальном резервуаре с прямой стенкой толщиной 1–20 мм; прибор соединяют резьбой DN20 и размещают в коробе. Степень защиты прибора — IP65, датчика — IP68. Конструкция выполнена во взрывозащищенном исполнении.
