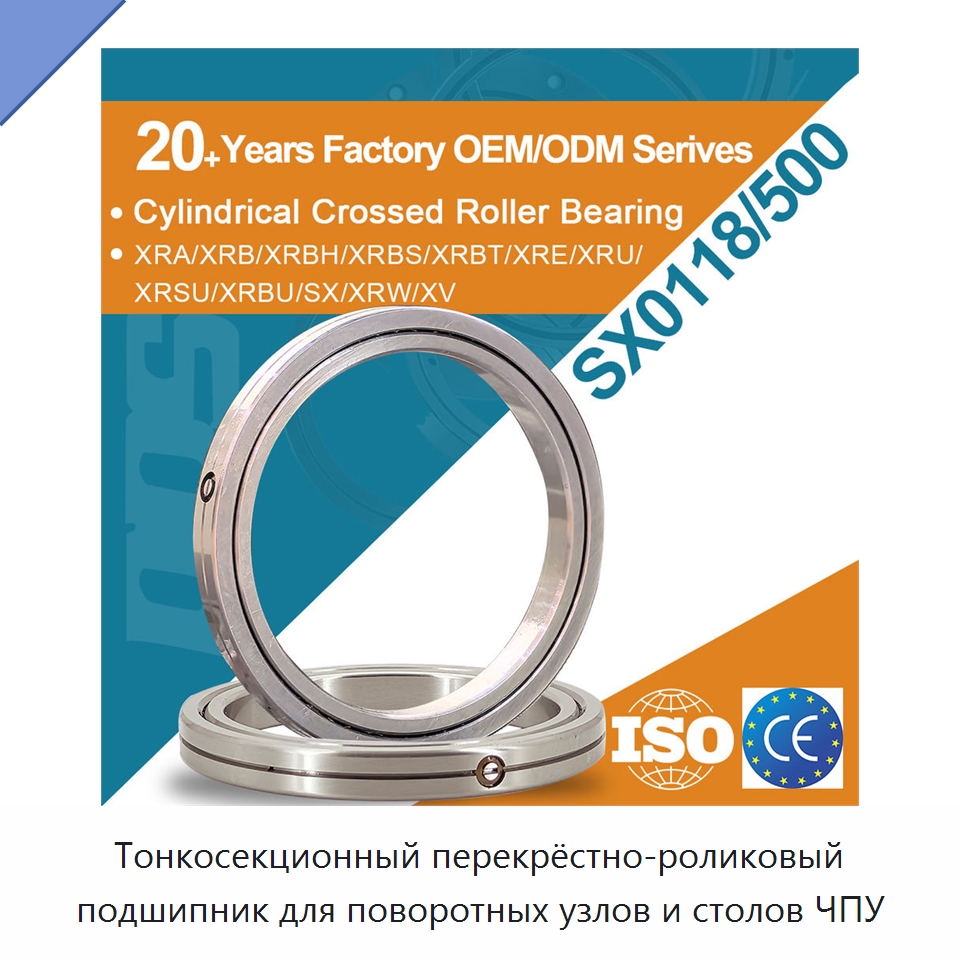

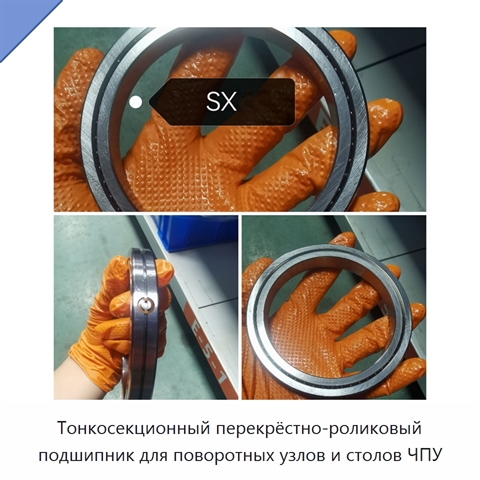

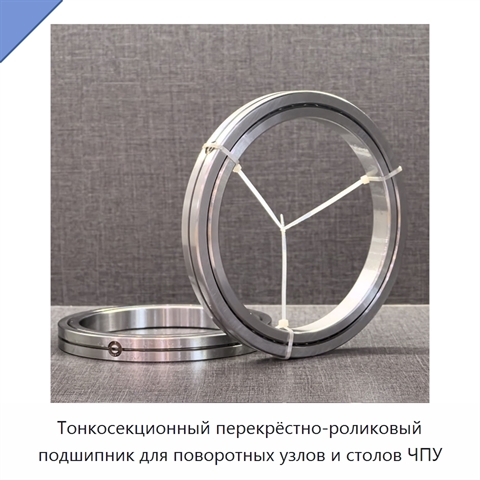

Тонкосекционный перекрёстно-роликовый подшипник для поворотных узлов и столов ЧПУ

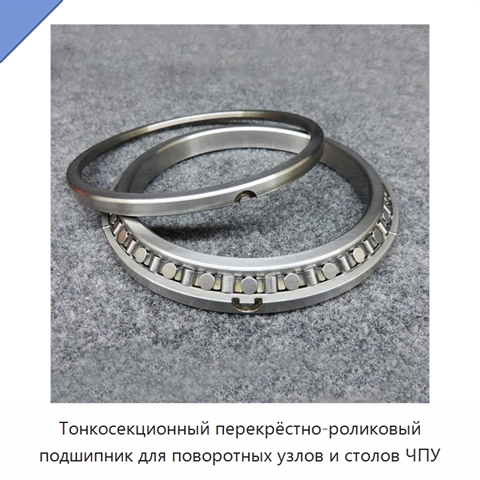

Тонкосекционный перекрёстно-роликовый подшипник серии SX имеет компактный профиль и не содержит встроенных монтажных отверстий, поэтому может устанавливаться в специализированные корпуса с жёсткими ограничениями по доступному пространству. Цилиндрические ролики расположены в V-образной канавке под углом 90° и работают с линейным контактом. Такая схема обеспечивает более высокую конструкционную жёсткость по сравнению с традиционными шариковыми подшипниками и сохраняет устойчивость при высоком давлении. Один подшипник воспринимает сочетания радиальных, осевых нагрузок и нагрузок от опрокидывающего момента, позволяя заменять схемы с несколькими подшипниками и упрощать компоновку машины. Изделие выпускается в классах точности P5, P4 и P2. Оптимизированная чистота обработки дорожек качения обеспечивает минимальное биение и плавное вращение при высокоточном позиционировании. Кольца изготовлены из высокочистой высокоуглеродистой хромистой подшипниковой стали и подвергнуты прецизионной закалке для обеспечения износостойкости, усталостной прочности и долговременной стабильности размеров. Конструкция без предварительно просверленных отверстий рассчитана на интеграцию в индивидуально спроектированные корпуса, роботизированные поворотные узлы и поворотные столы ЧПУ с собственными системами монтажа и фиксации. Размерные исполнения составляют 500×620×56 мм и 400×500×46 мм.
