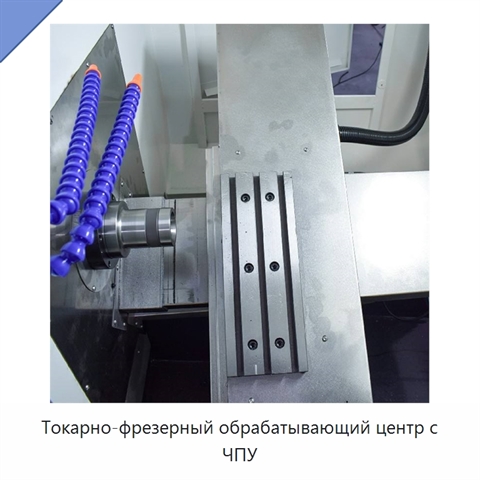

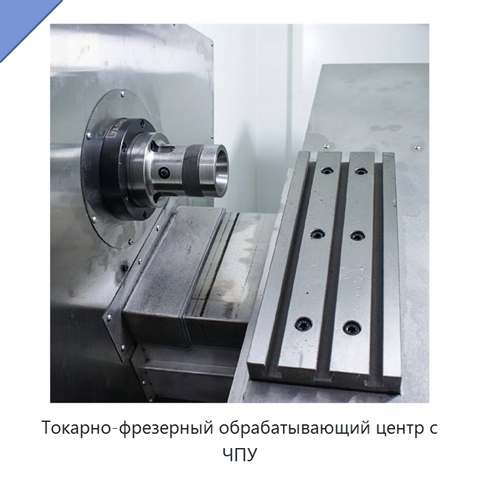

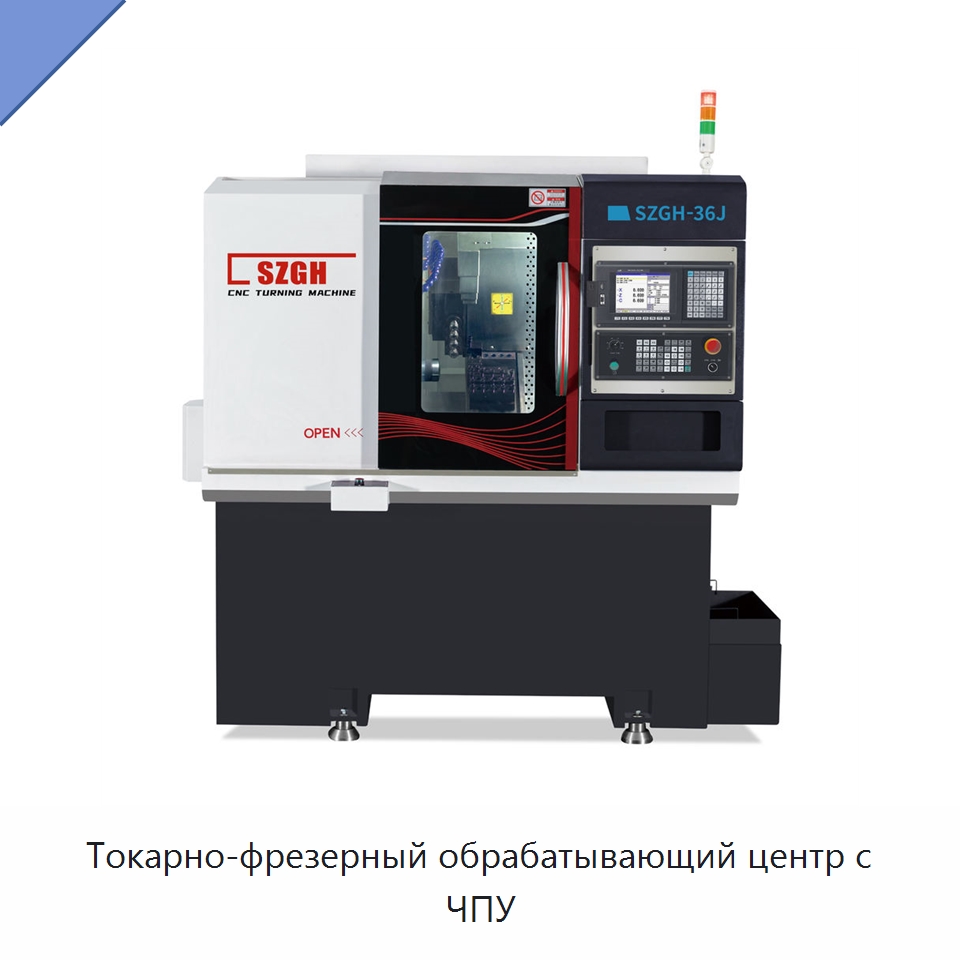

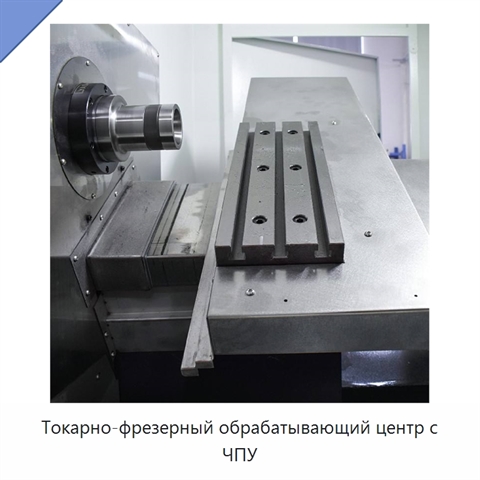

Токарно-фрезерный обрабатывающий центр с ЧПУ

Name: Токарно-фрезерный обрабатывающий центр с ЧПУ
SKU: 320-385

Оборудование построено на базе токарного станка и оснащено четырьмя силовыми головками сбоку по оси Y. Такая компоновка объединяет токарную и фрезерную обработку: предусмотрены шесть рядов резцов и четыре силовые головки для бокового фрезерования. За одну установку выполняются также сверление, нарезание резьбы и прорезание пазов на боковой поверхности детали, что снижает погрешность, связанную с повторным зажимом. Конструкция рассчитана на обработку прутков диаметром до 35 мм; для дисковых заготовок максимальный диаметр составляет 250 мм, предельный — 300 мм. Максимальная длина детали равна 210 мм, предельная — 230 мм. Величина одностороннего резания нержавеющей стали составляет 2 мм, максимально 3 мм. Точность обработки достигает ±0,01 мм, шероховатость поверхности — Ra 1,6. Диаметр точения — 350 мм, максимальный диаметр сверления — 20 мм. Перемещения по осям X, Z и Y составляют 600, 230 и 140 мм. Скорость вращения силовой головки по оси Y равна 2500 об/мин, максимальная — 4000 об/мин; ускоренное перемещение по осям X и Z достигает 30 м/мин при стандартном значении 25 м/мин. Шпиндель вращается со скоростью 3500 об/мин, максимум — 4000 об/мин, его передняя часть имеет конус A2-4. Сервоприводы осей X и Z имеют мощность 1,3 кВт каждый, мощность двигателя шпинделя составляет 3 кВт. Для зажима используется гидравлический патрон размером 152,4 мм с опциональным размером 203,2 мм; зажим может быть пневматическим в зависимости от конфигурации. Габариты станка — 1750×1400×1800 мм, масса — 1800 кг. Основание усилено многослойными ребрами, станина имеет наклон 30° и рассчитана на снижение вибраций при обработке.

Наименование производителя

SZGH-36Y VmC Cnc Machining Center Manufacturer Cnc MMlling Machine 2 Axis Factory Direct Sales Price Discount, SZGH China Cnc Lathe Machine Mini CNC Lathe and Milling Machine 2 in 1, SZGH Manufacturer Low Cost Combination Cnc Lathe and Milling Machine China Horizontal Cnc Metal Lathe Machine, SZGH-36Y Large Spindle Bore 130mm Lathe Metal Working Turning Horizontal Lathe Machine, SZGH Vertical Automatic Milling Machine Multi Purpose Lathe and Mill Center Small Mill Drill Combo Machine for Mtel Mold Making

Задать вопрос Искать на Baidu

Какую задачу решает токарно-фрезерный центр с ЧПУ

Токарно-фрезерный обрабатывающий центр с ЧПУ применяют для обработки деталей, которым требуются сверление, нарезание резьбы и прорезание пазов на боковой поверхности, с выполнением операций за одну установку.

Нарезка резьбы

Обработка деталей

Работа с резьбовыми соединениями

Сверление отверстий

Фрезерование материалов

Характеристики ПЖЮ-51(4А)

Модель (по базе 91Т)ПЖЮ-51(4А)

Система управления ЧПУсистема ЧПУ

Обрабатывающая способностьсредняя нагрузка

Количество шпинделейодин

Количество осей2, 3

Количество позиций резцедержателя8, 10, 6

Напряжение220/380 В

Токарно-фрезерный центр с ЧПУ - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ПЖЮ-51(4А) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
