Артикул: 226-845
Модель: НВИ-15(5Б)
Секция: Дополнительная

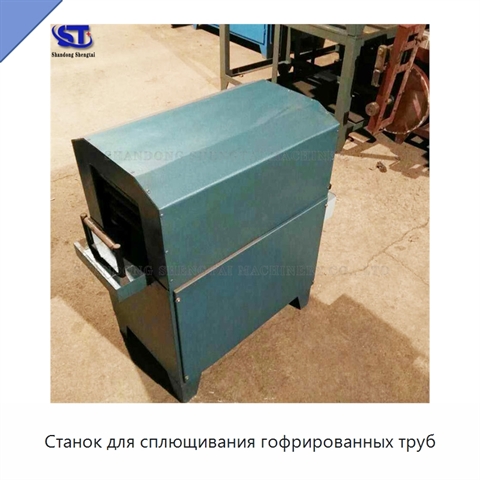

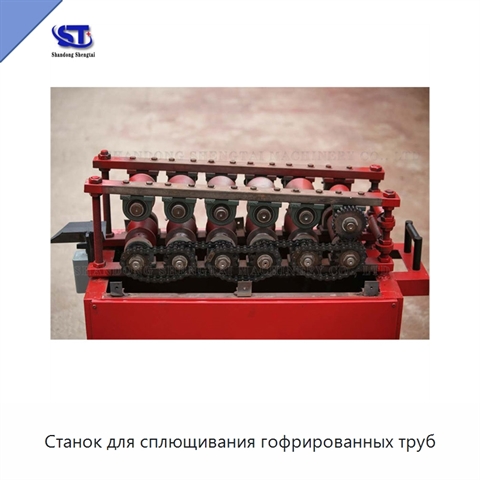

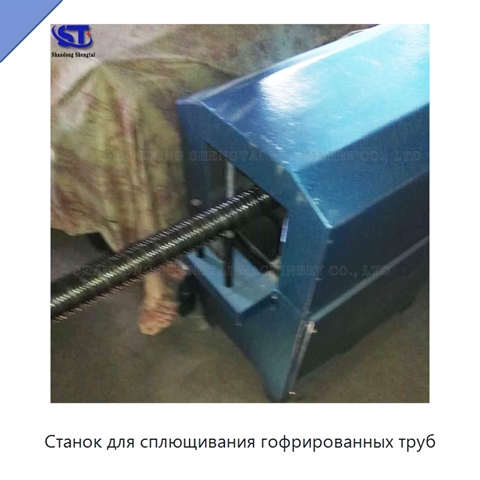

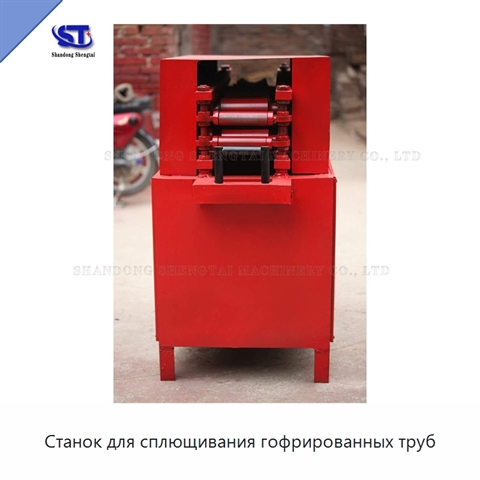

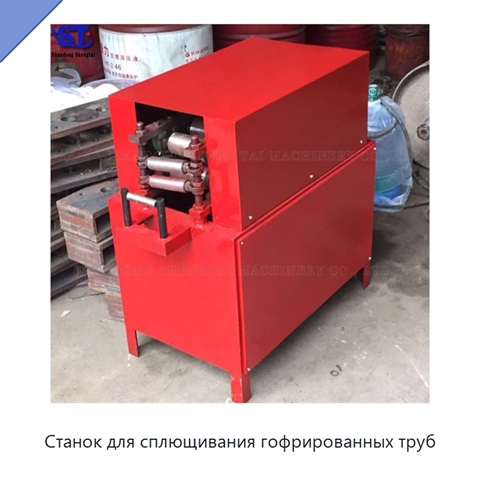

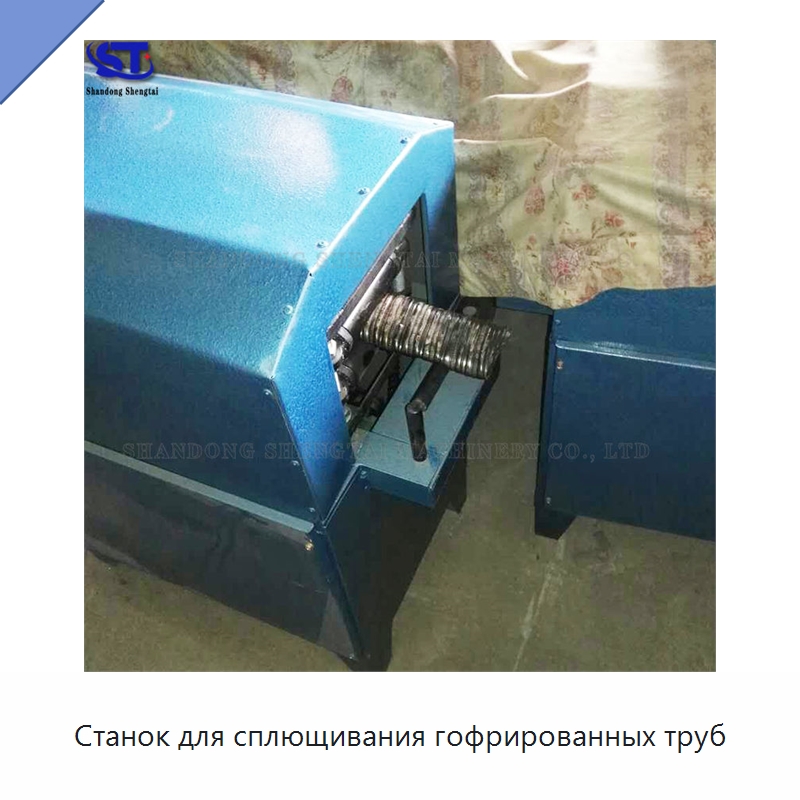

Станок для сплющивания гофрированных труб
Станок выполняет прокатку круглой гофрированной трубы с последующим сплющиванием; сечение формируется не до полностью плоского состояния, а до эллиптической формы. Круглую гофрированную трубу подают в круглое входное отверстие, затем формующая часть придаёт ей форму, а корректирующая часть выполняет выправление. Процесс обеспечивает непрерывный выпуск плоской трубы. Получаемые трубы применяют в плоских анкерных системах, главным образом для коробчатых плитных балок, поперечных предварительно напряжённых элементов пространственно предварительно напряжённых непрерывных стальных балок и оголовков ригелей. Мощность двигателя — 1,5 кВт; размер длинной плоской оси трубы — 100 мм; скорость прессования — 4 м/мин; высота выхода — 25 мм. Масса станка составляет 160 кг, габаритные размеры — 860 × 1450 × 1000, напряжение — 380 В.
Задать вопрос Искать на Baidu
Какую задачу решает станок для сплющивания труб
Станок для сплющивания гофрированных труб применяют для изготовления плоских труб для анкерных систем, коробчатых балок и поперечных предварительно напряжённых элементов непрерывных стальных балок.
Характеристики НВИ-15(5Б)
Модель (по базе 91Т)НВИ-15(5Б)
Основные компонентыподшипник, редуктор, двигатель, шестерня, насос
Ключевые преимуществавысокая точность
Тип станкамашина для литья под давлением
Напряжение380 В
Станок для сплющивания труб - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации НВИ-15(5Б) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации НВИ-15(5Б) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата актуализации информации: 13.09.26
Производитель и параметры оборудования проверены.
