Артикул: 114-826 Модель: СЖИ-85(4Э) Секция: Дополнительная

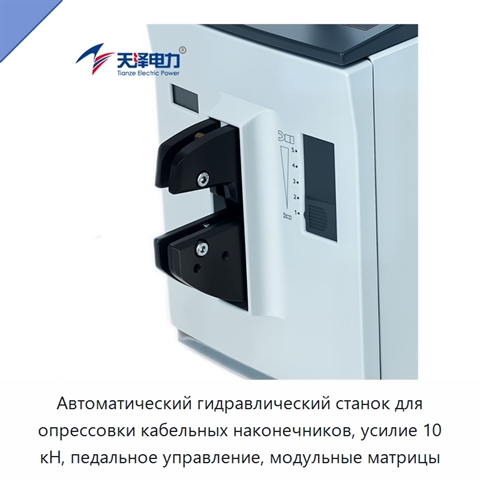

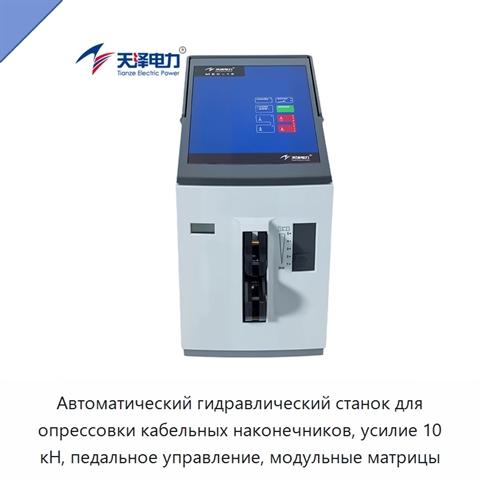

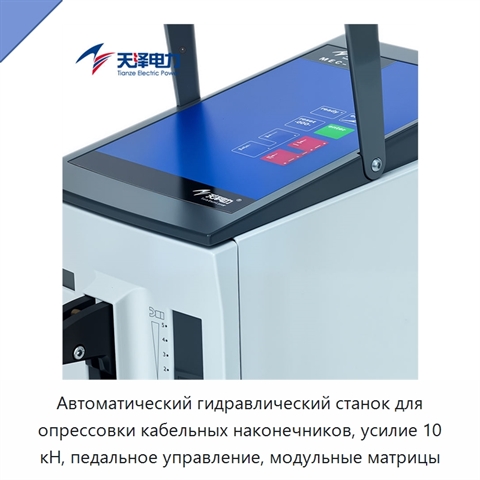

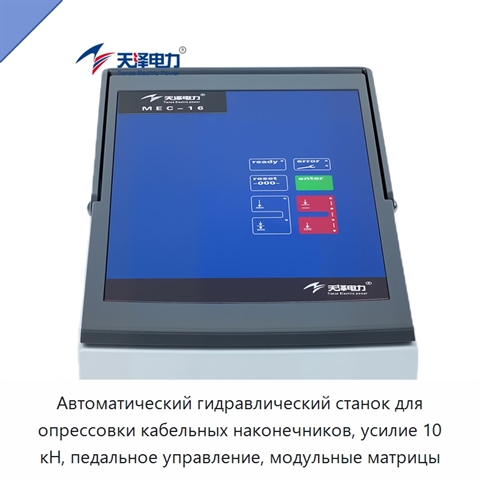

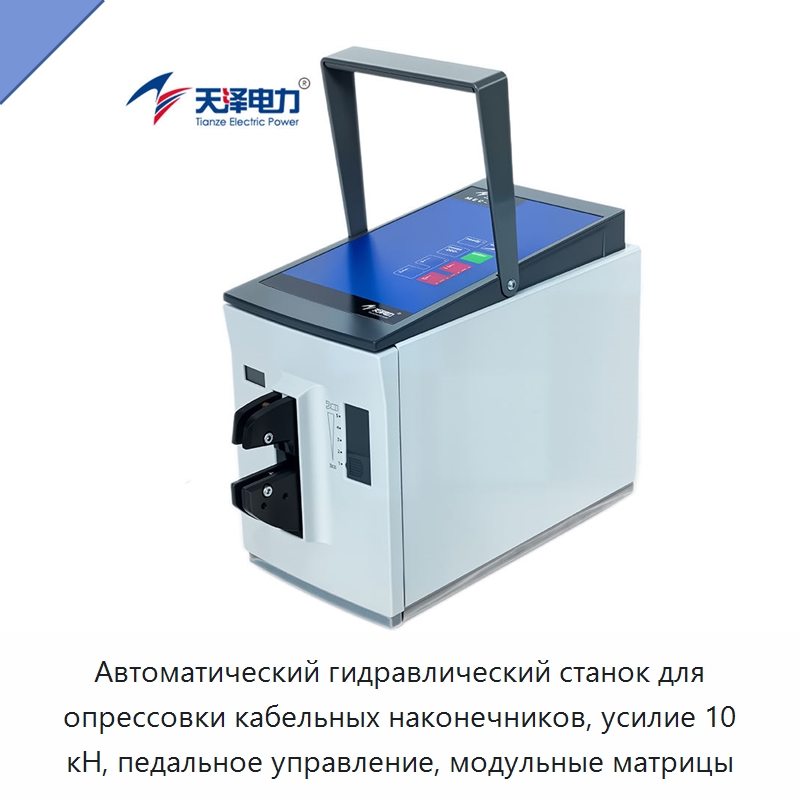

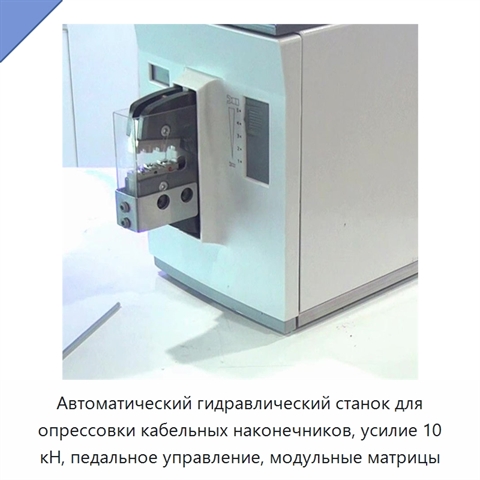

Автоматический гидравлический станок для опрессовки кабельных наконечников, усилие 10 кН, педальное управление, модульные матрицы

Автоматический гидравлический станок предназначен для опрессовки наконечников электрических проводов с использованием модульных матриц. Диапазон сечений для предварительно изолированных наконечников составляет 0,14–6 мм², для трубчатых — 0,14–50 мм², для плоских ножевых — 0,1–6 мм², для неизолированных медных — 0,1–16 мм², для кольцевых — 0,14–10 мм². Выходное усилие достигает 10 кН. Продолжительность опрессовки составляет 1 с, типичный рабочий цикл — 0,2–0,3 с. Станок поддерживает педальный и двухступенчатый режимы. В двухступенчатом режиме сначала выполняется ввод контакта в матрицу, затем — опрессовка с регулируемым усилием сжатия. Раскрытие матриц регулируется кнопкой в соответствии с размером наконечника. Дополнительное активное позиционирующее устройство обеспечивает выравнивание наконечника под матрицами с точностью ±0,1 мм. Шестизначный жидкокристаллический счётчик отображает количество выполненных циклов и допускает сброс показаний. Конструкция изготовлена из легированной стали. Номинальная электрическая мощность составляет 160 В·А. Габариты станка — 140 × 220 × 320 мм, масса — 11,2 кг.
Наименование производителяTianze Electric Power MEC-16 Alloy Steel Automatic Hydraulic Cable Multi-function Terminal Crimping Machine ISO9001 CE Certified
Задать вопрос Искать на Baidu

Какую задачу решает автоматический гидравлический станок для опрессовки наконечников

Автоматический гидравлический станок для опрессовки кабельных наконечников применяется для обработки изолированных, трубчатых, ножевых, медных и кольцевых контактов различных сечений.
Опрессовка соединений

Характеристики СЖИ-85(4Э)

Модель (по базе 91Т)СЖИ-85(4Э)
Активный позиционердополнительное устройство с точностью позиционирования ±0,1 мм
Диапазон сечений медных наконечников без изоляции0,1–16 мм²
СертификацияISO 9001, CE
Compression force adjustmentрегулируемое усилие сжатия в двухступенчатом режиме
Счётчикшестизначный жидкокристаллический счётчик с возможностью сброса
Стандарт качества опрессовкиIPC/WHMA-A-620
Назначение опрессовкинаконечники электрических проводов
Обжимные матрицымодульные обжимные матрицы
Время опрессовки1 с
Тип обжимаавтоматический гидравлический инструмент
Регулировка раскрытия матрицрегулировка кнопкой
Габаритные размеры140 × 220 × 320 мм
Dual-action sequenceпервое нажатие педали вводит контакт в матрицу, второе выполняет опрессовку
Материаллегированная сталь
Номинальное значение160 В·А
Режимы работырежим с педальным управлением и двухступенчатый режим
Выходное усилие10 кН
Диапазон сечений предизолированных наконечников0,14–6 мм²
Диапазон сечений кольцевых наконечников0,14–10 мм²
Диапазон сечений плоских наконечников0,1–6 мм²
Диапазон сечений трубчатых наконечников0,14–50 мм²
Типовая продолжительность цикла опрессовки0,2–0,3 с
Напряжениепо индивидуальным требованиям
Масса11,2 кг
Автоматический гидравлический станок для опрессовки наконечников - гибкость поставки.
Нам известно, что каждый проект имеет свою специфику. Поэтому мы готовы рассмотреть адаптацию технических характеристик, типоразмеров и комплектации СЖИ-85(4Э) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).

Данные проверены на актуальность: 09.08.26

Информация о производителе и характеристиках подтверждена.
