Артикул: 501-581 Модель: ЮБГ-99(8Н) Секция: Дополнительная

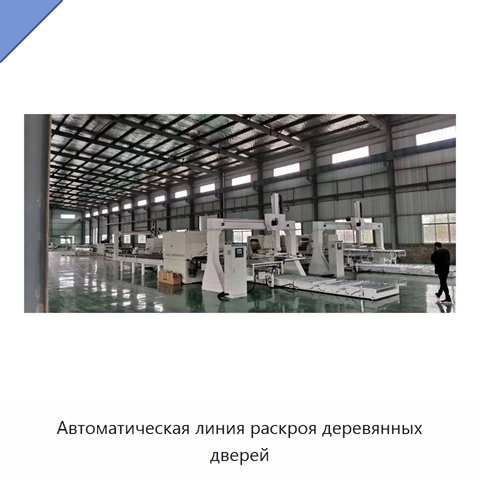

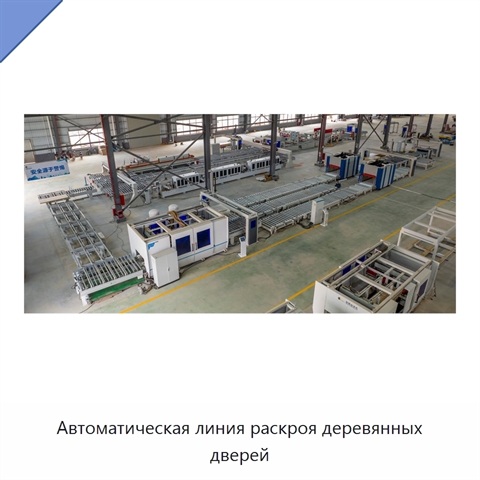

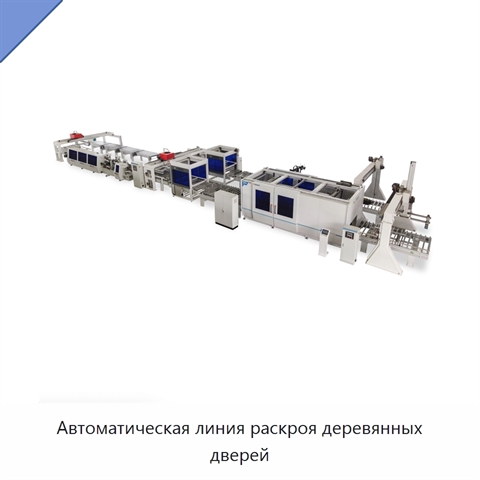

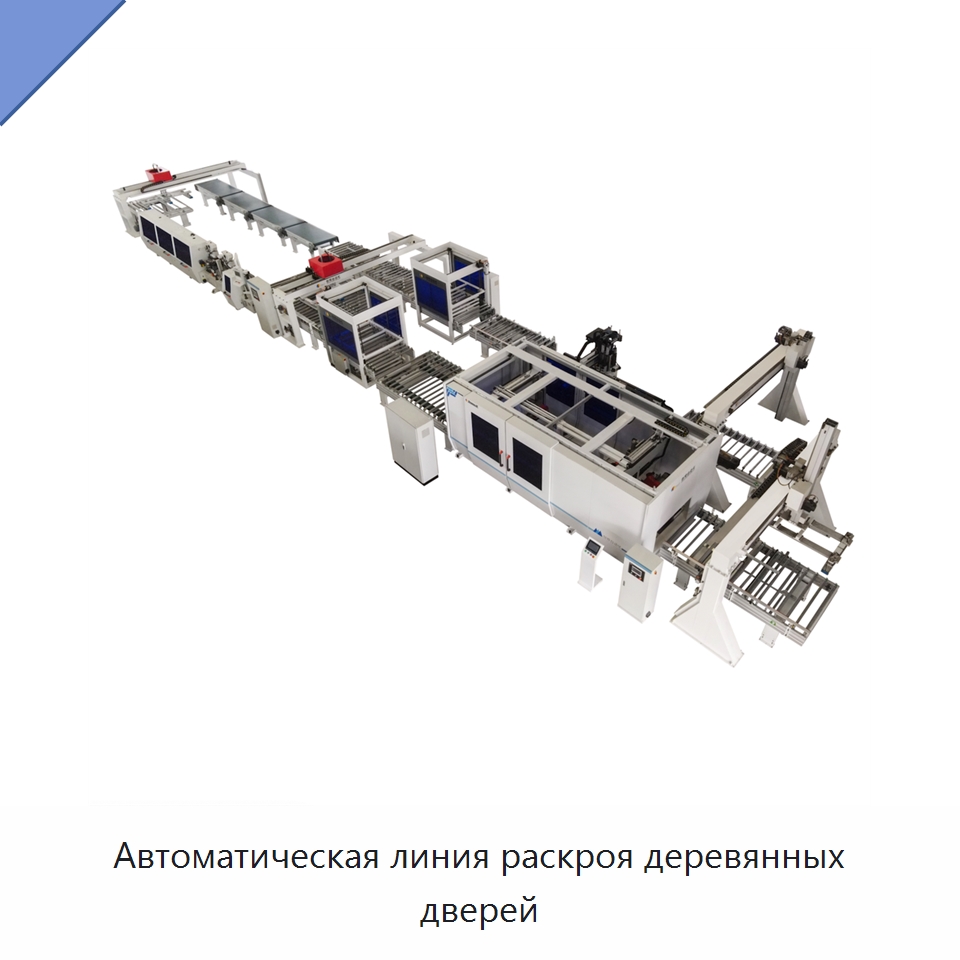

Автоматическая линия раскроя деревянных дверей

Цикл раскроя одной двери занимает 45 с. Линия рассчитана на обработку заготовок рабочей длиной 1800–2500 мм, шириной 400–1000 мм и максимальной толщиной 60 мм. Рабочий стол выполнен в проходном исполнении с вакуумными присосками и верхним прижимным устройством. Скорость перемещения рабочих осей составляет 50 м/мин, а пильного узла — 5–15 м/мин. Основная пила оснащена четырьмя двигателями по 7,5 кВт, подрезная — четырьмя двигателями по 1,5 кВт; частота вращения составляет соответственно 6000 и 9000 об/мин. Двигатель вакуумного насоса имеет мощность 3 кВт, суммарная мощность двигателей — около 42 кВт. Конструкция выполнена из сварной стали, обработана с учётом анализа напряжений материала и отпуска, сохраняет форму и не деформируется. В составе предусмотрены система сервоцентрирования, подрезной пильный узел, двухсторонняя система прижима панели для стабильного прижима, а также подающие и отводящие конвейеры. Управление выполнено на базе ПЛК и сенсорного экрана большого формата. Шпиндель постоянной мощности развивает высокий крутящий момент и подходит для тяжёлого раскроя. Подшипник двигателя выполнен из высокоточной керамики, отличается низким уровнем шума и длительным сроком службы. Сканирующее устройство доступно как опция.
Наименование производителяTrans-U New Automatic Wooden Door Edge Banding Line Motor Engine Pump Bearing 43kW 1-Year Warranty for Manufacturing Plants, High Efficient of Door Cutting Production Line Woodworking Machines Wood Product Processing Line
Задать вопрос Искать на Baidu

Какую задачу решает линия раскроя деревянных дверей

Линия раскроя деревянных дверей применяется для точного четырёхстороннего раскроя дверных заготовок в составе производственной линии.
Резка материалов

Характеристики ЮБГ-99(8Н)

Модель (по базе 91Т)ЮБГ-99(8Н)
Основные компонентыПЛК, двигатель, подшипник, редуктор, насос
Ключевые преимуществаавтоматическая
Линия раскроя деревянных дверей - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ЮБГ-99(8Н) под конкретные условия применения (силами первого производителя или силами нашего завода в России).

Дата последней сверки данных: 25.09.26

Производитель и характеристики проверены.
